МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОКАТ СОРТОВОЙ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ ПОЛОСОВОЙ

Сортамент

ГОСТ 103-2006

(EN 10058:2003, NEQ)

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0—92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2—97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Научно-исследовательским институтом «УкрНИИМет» Украинского государственного научно-технического центра «Энергосталь»; Межгосударственным техническим комитетомпо стандартизации МТК 327 «Прокат сортовой, фасонный и специальные профили»

2 ВНЕСЕН Государственным комитетом Украины по вопросам технического регулирования ипотребительской политики

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 30 от 7 декабря 2006 г.)

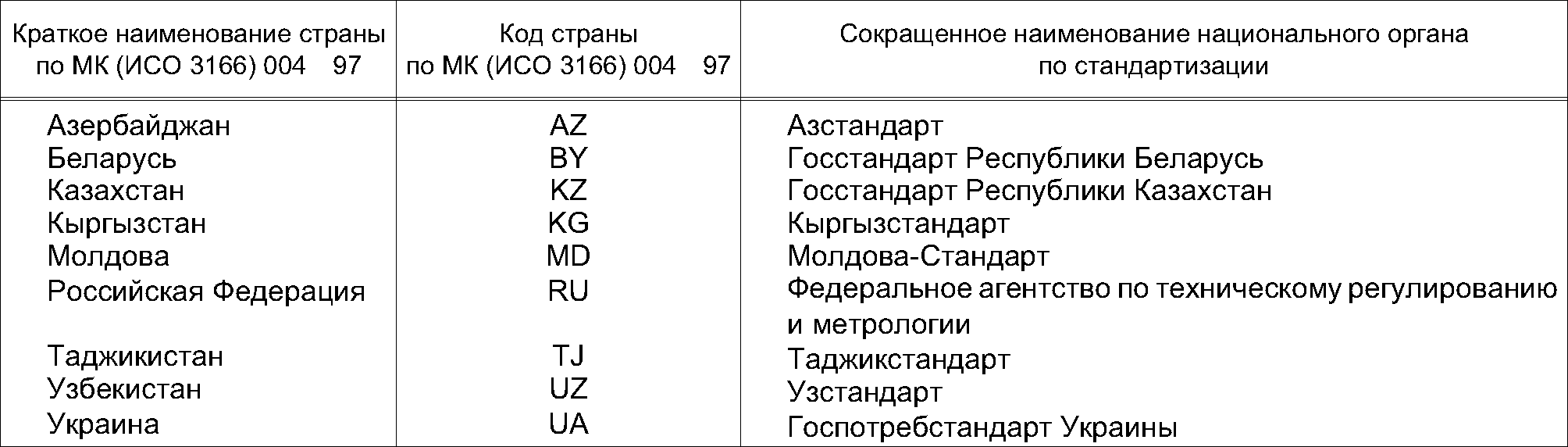

За принятие стандарта проголосовали:

4 Настоящий стандарт соответствует региональному стандарту ЕН 10058:2003 «Горячекатаныеплоские прутки из стали общего назначения. Размеры и предельные отклонения по форме и размерам»(EN 10058:2003 «Hot rolled flat steel bars for general purposes — Dimensions and tolerances on shape anddimensions») в части требований к сортаменту.

Степень соответствия — неэквивалентная (NEQ)

5 Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря2008 г. № 445-ст межгосударственный стандарт ГОСТ 103—2006 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.

6 ВЗАМЕН ГОСТ 103—76

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях кнастоящемустандарту публикуется в указателе «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты».В случае пересмотра или отмены настоящего стандарта соответствующая информация будетопубликована в информационном указателе «Национальные стандарты»

1 Область применения

Настоящий стандарт распространяется на сортовой стальной горячекатаный полосовой прокат (далее — прокат) общего назначения и стальной полосовой прокат для гаек толщиной от 4 до 80 ммвключительно и шириной от 10 до 200 мм включительно.

2 Классификация. Основные параметры и размеры

2.1 Прокат подразделяют:

• по назначению:
  • общего — ОН;
  • для горячей штамповки гаек — ГШГ;
  • для холодной штамповки гаек — ХШГ;
• поточности прокатки:по толщине:
  • повышенной — БТ1, БТ2, БТ3;
  • обычной— ВТ1, ВТ2, ВТ3;
• по ширине:
  • повышенной — БШ1, БШ2, БШ3;
  • обычной — ВШ1, ВШ2, ВШ3;
  • подлине:мерной — МД;
  • мерной с немерной длиной — МД1¹⁾;
  • кратной мерной — КД;
  • кратной мерной с немерной длиной — КД1¹⁾;
  • немерной — НД;
  • ограниченной в пределах немерной — ОД;
  • ограниченной с немерной длиной — ОД1¹⁾;
  • в рулонах — РД;
• по предельным отклонениям по длине проката мерной и кратной мерной длины по группам: БД и ВД;
• по притуплению углов на группы: БУ и ВУ;
• по требованию ксерповидности:

¹⁾При поставке проката мерной с немерной длиной (МД1), кратной мерной с немерной длиной (КД1) и ограниченной с немерной длиной (ОД1) допускается наличие проката немерной длины в количестве не более 5 % массы партии.

• высокое — АС;
• повышенное — БС;
• обычное — ВС;
• по виду плоскостности:
  • особо высокой — ПО;
  • высокой — ПВ;
  • нормальной — ПН.

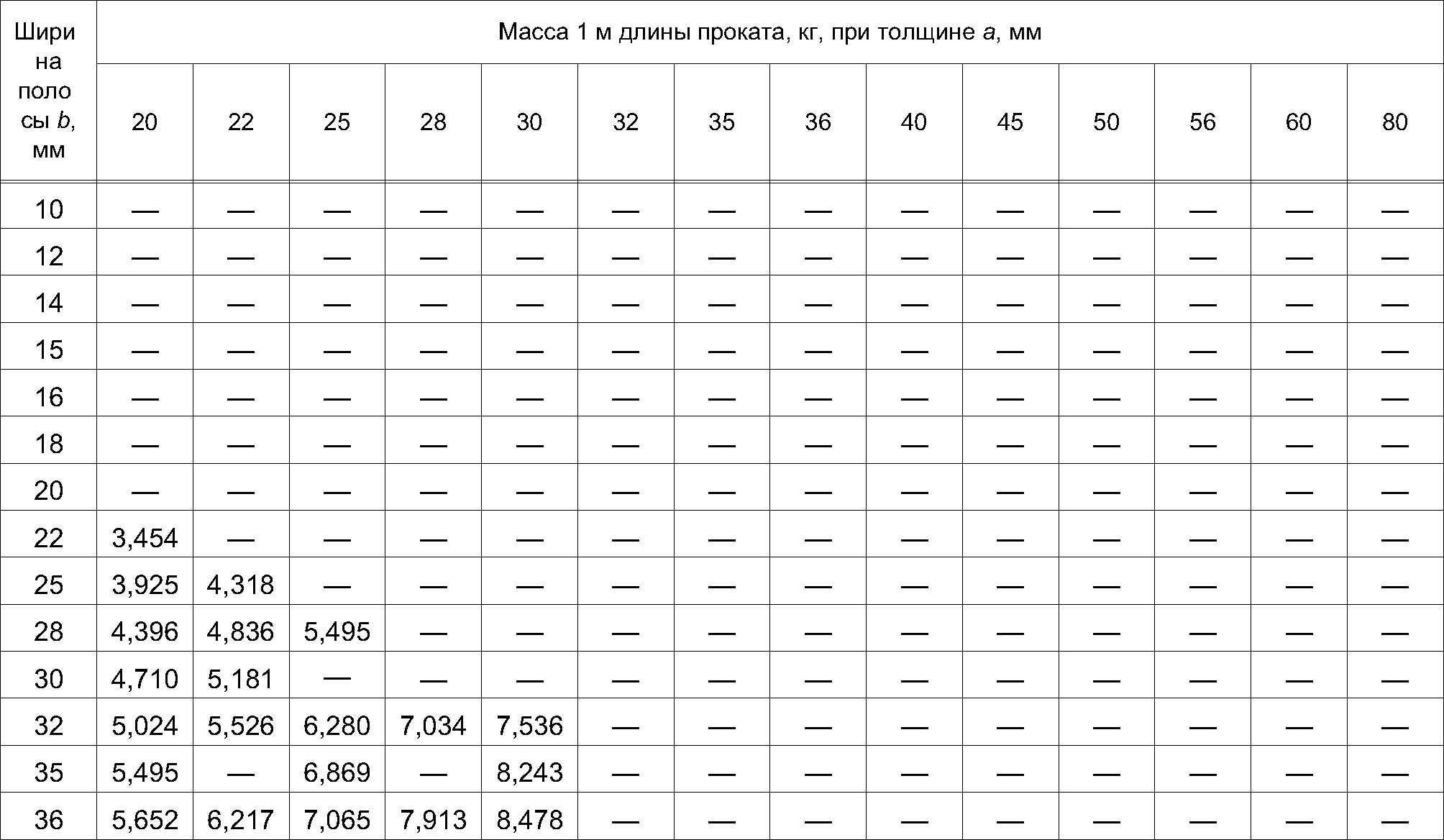

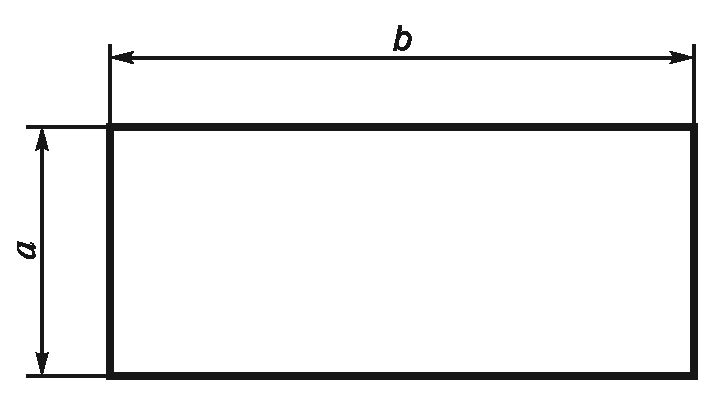

2.2 Форма поперечного сечения, толщина, ширина и масса 1 м длины проката должны соответствовать указанным на рисунке 1 и в таблице 1.

Рисунок 1

Таблица 1

Продолжение таблицы 1

Окончание таблицы 1

Окончание таблицы 1

Примечания

1. Масса 1 м длины проката вычислена по номинальным размерам и является справочной величиной.Плотность стали принята равной 7,85 г/см³.
2. Знак «—» указывает, что данный параметр не нормируется.
3. По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляютпромежуточных размеров по толщине и ширине и в том числе кратных 0,5 мм с предельными отклонениями поближайшему меньшему размеру.

2.3 По требованию потребителя (по согласованной спецификации) прокат изготовляют:

• толщиной 4 и 5 мм всех ширин;
• толщиной до 36 мм включительно и шириной 56 мм;
• размерами a х b, мм:

8 х 17; 12 х 27; 13 х 22; 13 х 25; 15 х 25; 17 х 25; 17 х 28; 17 х 30; 19 х 25; 19 х 28; 19 х 34; 23 х 27; 23 х 36; 24 х 32; 24 х 39; 24 х 55; 26 х 36; 26 х 44; 27 х 34; 28 х 17; 32 х 39; 34 х 24; 34 х 39.

2.4 Предельные отклонения по толщине проката общего назначения и для горячей штамповкигаек не должны превышать значений, указанных в таблице 2.

Таблица 2

В миллиметрах

¹⁾ По согласованию изготовителя с потребителем (по согласованной спецификации).

2.4.1 Прокат с точностью прокатки ВТ2 (таблица 2) допускается изготовлять с плюсовымипредельными отклонениями, равными сумме предельных отклонений по толщине (ВТЗ).

2.4.2 По требованию потребителя (по согласованной спецификации) прокат толщиной свыше 16до 20 мм включительно изготовляют с предельными отклонениями по толщине + 0,30 мм (БТЗ).

2.5 Предельные отклонения по ширине проката общего назначения и для горячей штамповки гаекне должны превышать значений, указанных в таблице 3.

Таблица 3

В миллиметрах

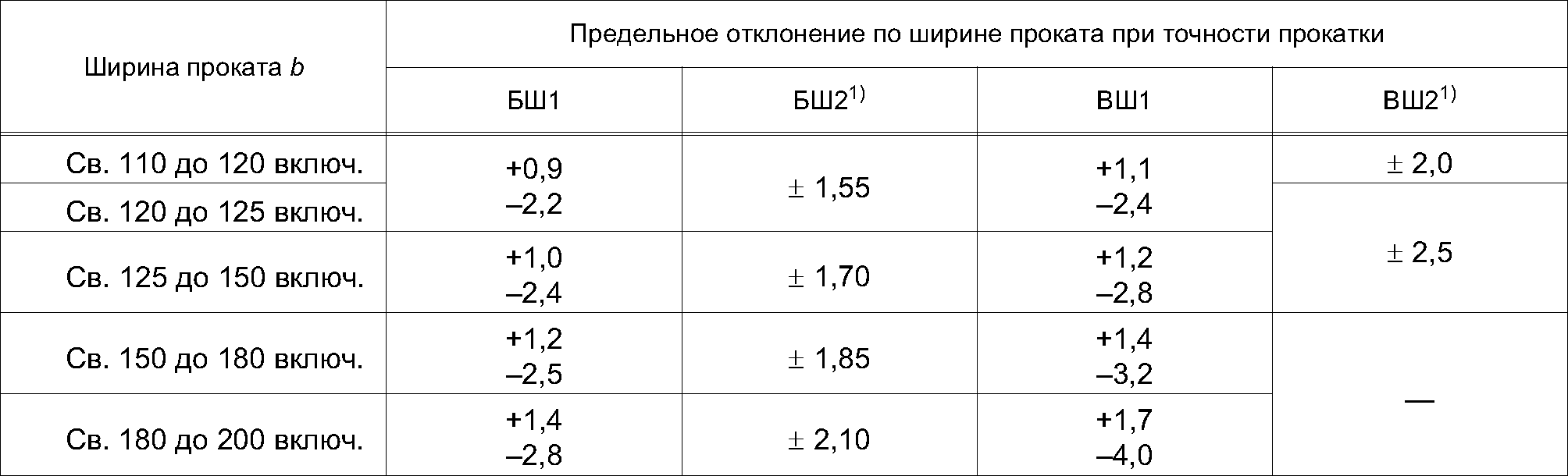

Окончание таблицы 3

В миллиметрах

¹⁾ По согласованию изготовителя с потребителем (по согласованной спецификации).

2.5.1 Прокат с точностью прокатки ВШ2 (таблица 3) допускается изготовлять с плюсовымипредельными отклонениями, равными сумме предельных отклонений по ширине (ВШЗ).

2.5.2 По требованию потребителя (по согласованной спецификации) прокат шириной от 12 до40 мм включительно изготовляют с предельными отклонениями по ширине + 0,50 мм (БШЗ).

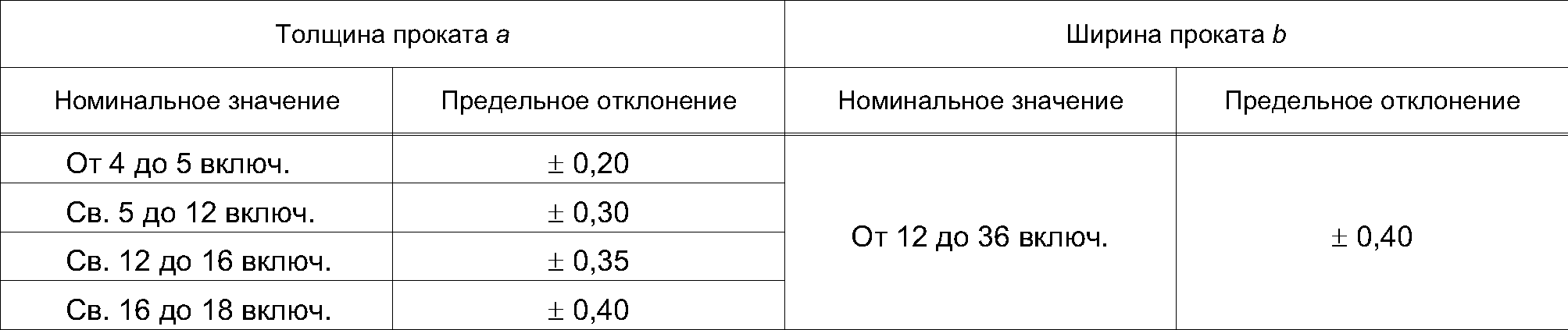

2.6 Предельные отклонения по толщине и ширине проката для холодной штамповки гаек не должны превышать значений, указанных в таблице 4.

Таблица 4

В миллиметрах

2.7 Выпуклость или вогнутость боковых граней проката не должна превышать предельных отклонений по ширине.

2.8 Прокат изготовляют длиной:

• от 2 до 12 м включительно — из углеродистой стали обыкновенного качества, низколегированной и фосфористой;
• от 2 до 6 м включительно — из углеродистой качественной и легированной стали.

По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют немерной длиной в пределах от 3 до 13 м включительно, при этом 10 % прутков от массы партии могут иметь меньшую длину, но не менее 75 % минимальной длины.

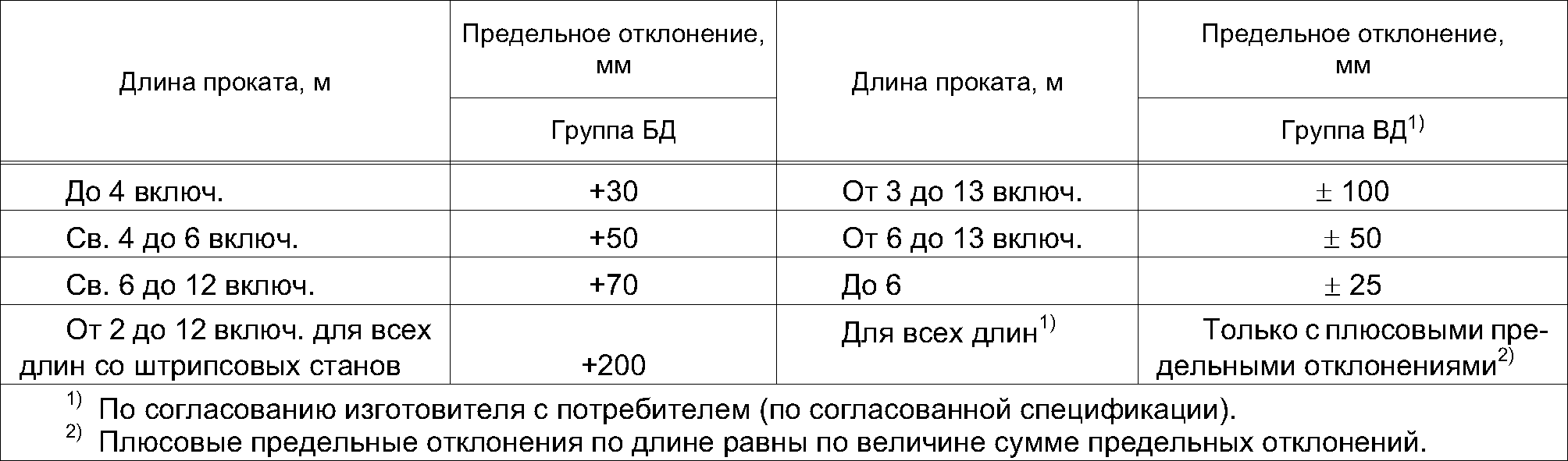

2.9 Предельные отклонения на изготовляемую длину проката мерной или кратной мерной длиныне должны превышать значений, указанных в таблице 5.

Таблица 5

2.10 По согласованию изготовителя с потребителем (по согласованной спецификации) прокатизготовляют в рулонах.

2.11 Притупление углов для проката группы ВУ не должно превышать 0,2 толщины, но не более 3 мм.

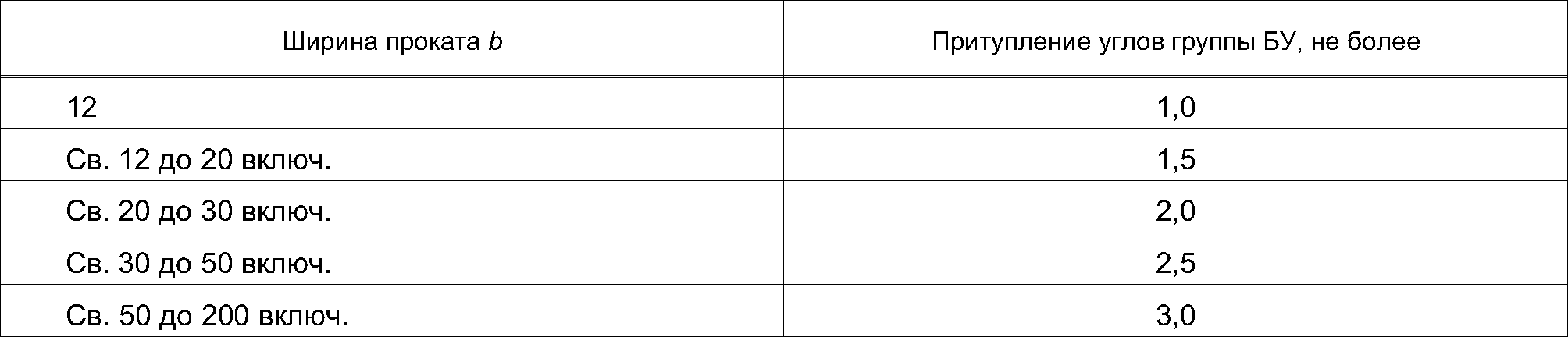

По согласованию изготовителя с потребителем (по согласованной спецификации) притупление углов для проката группы БУ толщиной свыше 4 мм не должно превышать значений, указанных в таблице 6.

Таблица 6

В миллиметрах

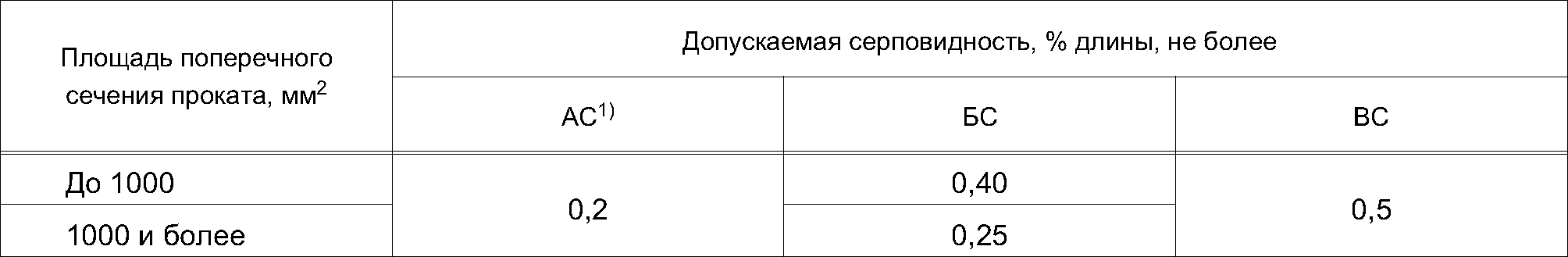

2.12 Серповидность проката не должна превышать значений, указанных в таблице 7.

Таблица 7

¹⁾ По требованию потребителя (по согласованной спецификации).

Примечание — Площадь поперечного сечения вычисляют по номинальным размерам.

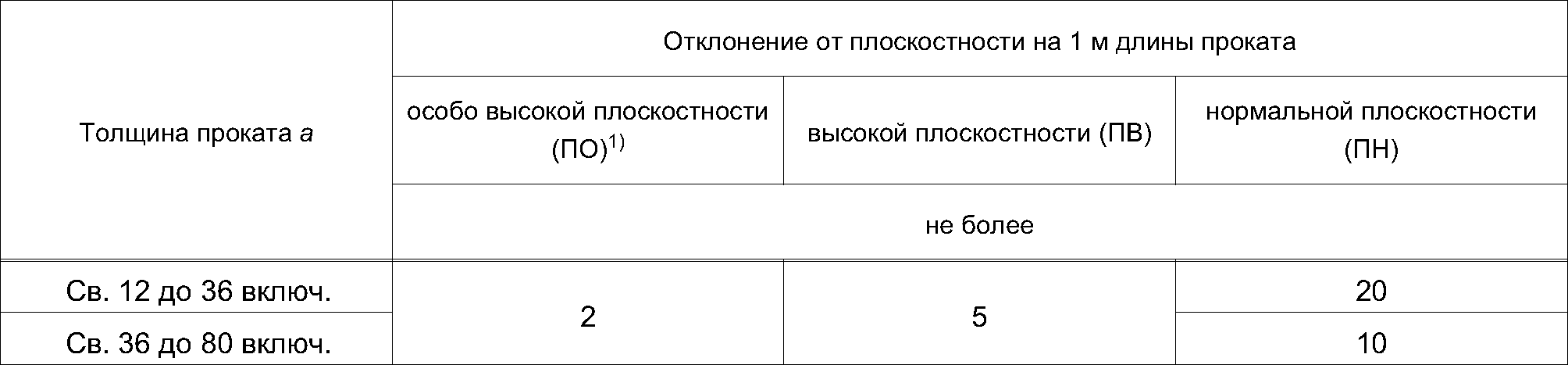

2.13 Отклонение от плоскостности проката толщиной свыше 12 мм не должно превышать значений, указанных в таблице 8.

Таблица 8

В миллиметрах

¹⁾ По согласованию изготовителя с потребителем (по согласованной спецификации).

Отклонение от плоскостности проката толщинойдо 12 мм включительноне нормируютине контролируют.

2.14 Форму поперечного сечения определяют двумя способами: разностью диагоналей или отклонением от прямого угла. Способ контроля выбирает изготовитель и указывает в документе о качестве.

2.14.1 Разность диагоналей в одном сечении не должнапревышать удвоенной суммы предельныхотклонений по ширине проката до 20 мм включительно, свыше 20 мм — суммы предельных отклоненийпо ширине проката.

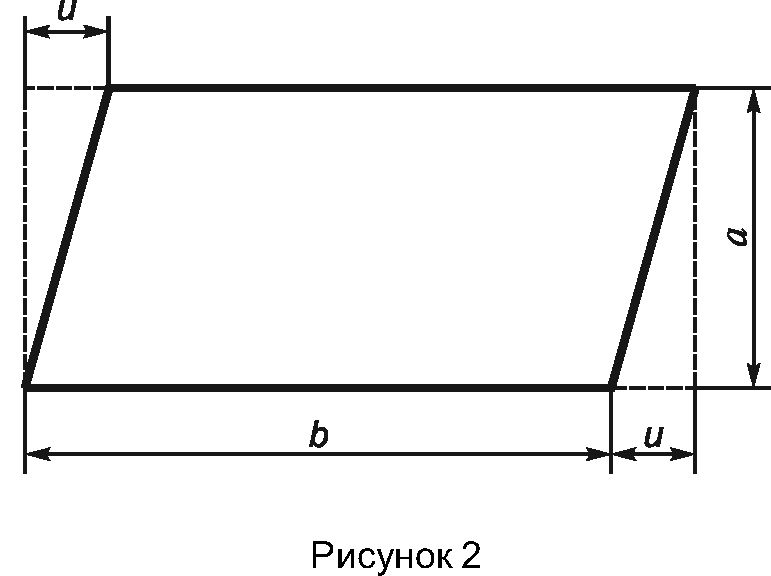

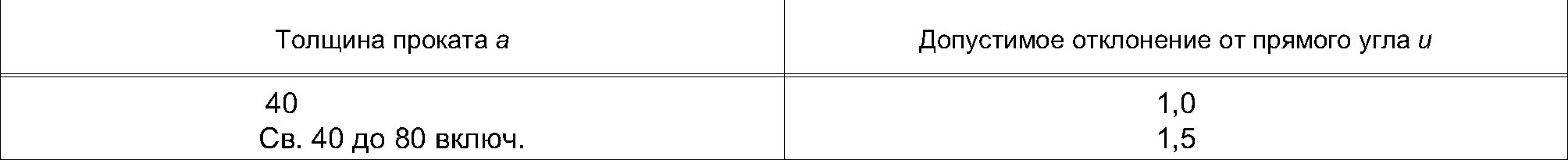

2.14.2 Отклонение от прямого угла и (рисунок 2) для проката толщиной от 40 до 80 мм включительно и шириной от 10 до 200 мм включительно не должно превышать значений, указанных в таблице9.

Таблица 9 В миллиметрах

2.15 Размеры, притупление углов и серповидность проката измеряют на расстоянии не менее100 мм от торца, а проката в рулонах — в любом месте, кроме первого и последнего витков.

2.15.1 По согласованию изготовителя с потребителем (по согласованной спецификации) размеры, притупление углов и серповидность проката измеряют на расстоянии не менее 150 мм от торца.

2.15.2 Длину измеряют по наибольшей грани проката.

2.15.3 Серповидность измеряют на длине изготовляемого проката, но не менее 1 м.

2.15.4 Отклонение от плоскостности проката измеряют на участке длиной 1 м на расстоянии неменее 1м от торца.

Отклонение от плоскостности проката в рулонах не проверяют.

УДК 669.14—418.2—122.4:006.354 МКС 77.140.60 В23
