МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УГОЛКИ СТАЛЬНЫЕ ГНУТЫЕ НЕРАВНОПОЛОЧНЫЕ

Сортамент

Roll-formed steel unequal leg angles. Dimensions

ГОСТ 19772-93

Дата введения 1997-01-01

1 Настоящий стандарт распространяется на уголки стальные гнутые неравнополочные, изготавливаемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового прокатаиз углеродистой стали обыкновенного качества, углеродистой качественной конструкционной инизколегированной.

2 По точности профилирования уголки изготовляют:

• А — высокой точности;
• Б — повышенной точности;
• В — обычной точности.

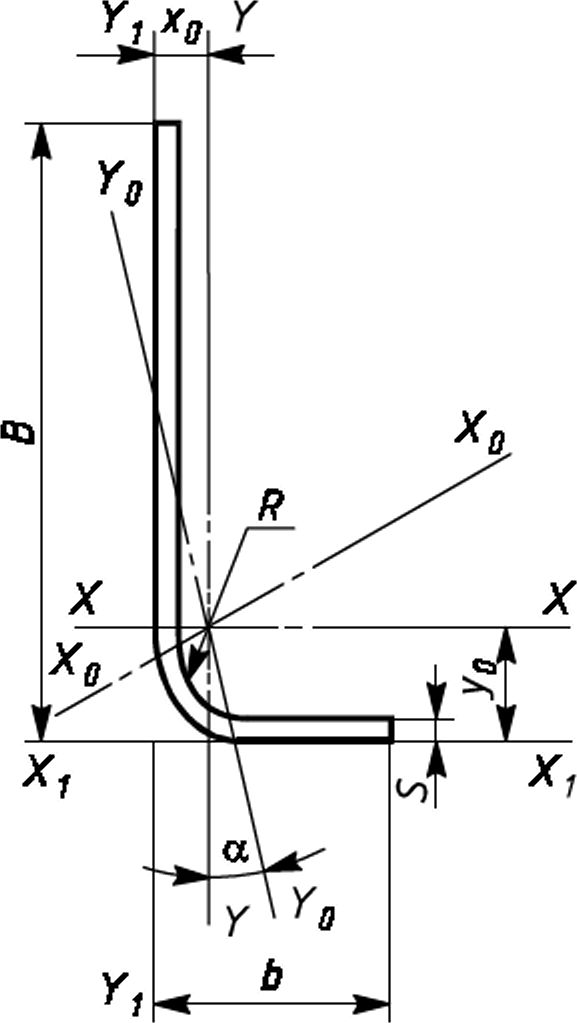

3 Поперечное сечение неравнополочных уголков должно соответствовать указанному нарисунке 1.

Обозначения к рисунку 1 и таблицам 1 и 2:

В — ширина большей полки;

b — ширина меньшей полки;

S — толщина полки;

R — радиус кривизны;

I — момент инерции;

i — радиус инерции;

x₀, y₀ — расстояние от центра тяжести до наружных поверхностей полок;

F — площадь поперечного сечения;

— отношение расчетного свеса большей полки к толщине профиля;

— отношение расчетного свеса меньшей полки к толщине профиля.

4 Размеры, площадь поперечного сечения, справочные значения для осей и масса 1 м уголковдолжны соответствовать:

для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм²(47 кгс/мм²) — приведенным в таблице 1;

для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм² (47 кгс/мм²) и низколегированной — приведенным в таблице 2.

5 Предельные отклонения по ширине полок должны соответствовать указанным в таблице 3.

6 Предельные отклонения угла 90° не должны превышать:

• ± 1°30' — для уголков с шириной полки до 80 мм;
• ± 1° — для уголков с шириной полки свыше 80 мм.

7 Уголки изготовляют длиной от3до12 м:мерной длины;

мерной длины с немерной в количестве не более 7 % массы партии; кратной мерной длины;

кратной мерной длины с немерной в количестве не более 7 % массы партии; немерной длины.

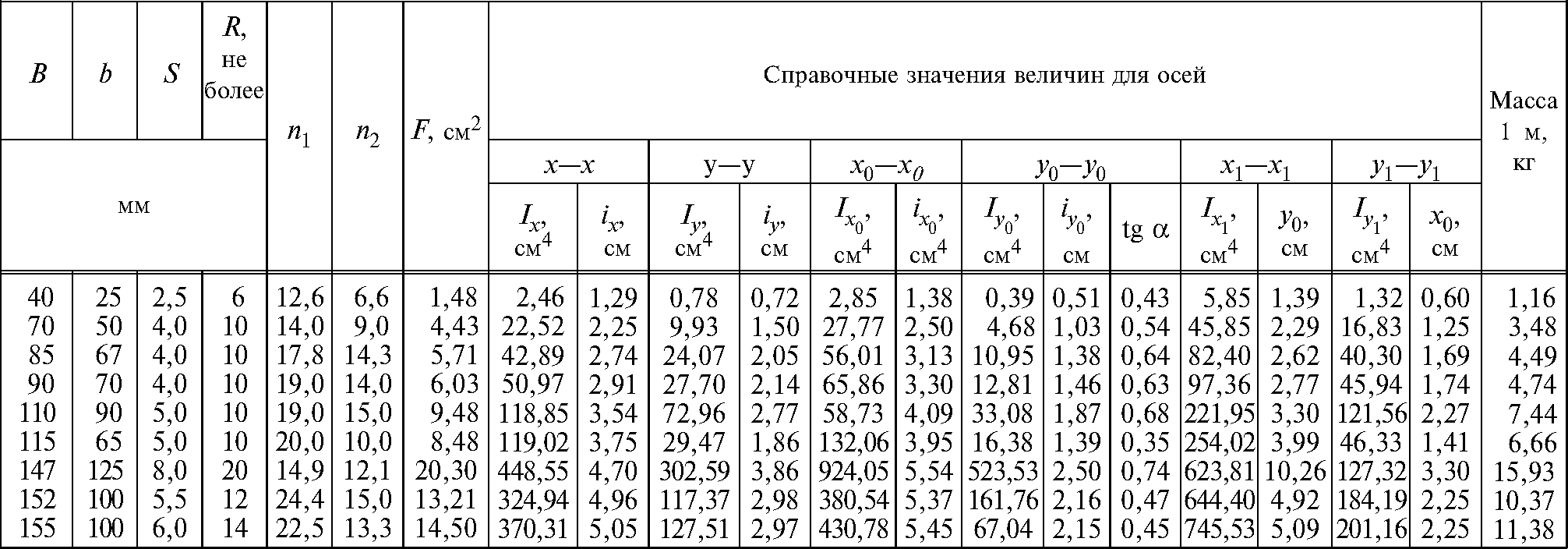

Таблица 1

Таблица 2

Примечания к таблицам 1 и 2

1. Площадь поперечного сечения и справочные значения величин вычислены по номинальным размерам. Плотность стали — 7,85 г/см³.
2. Радиусы кривизны контролируют при расточке валков и обеспечивают технологией изготовления.
3. По согласованию изготовителя и потребителя уголки из углеродистой кипящей стали изготовляют срадиусами кривизны в соответствии с таблицей 2.

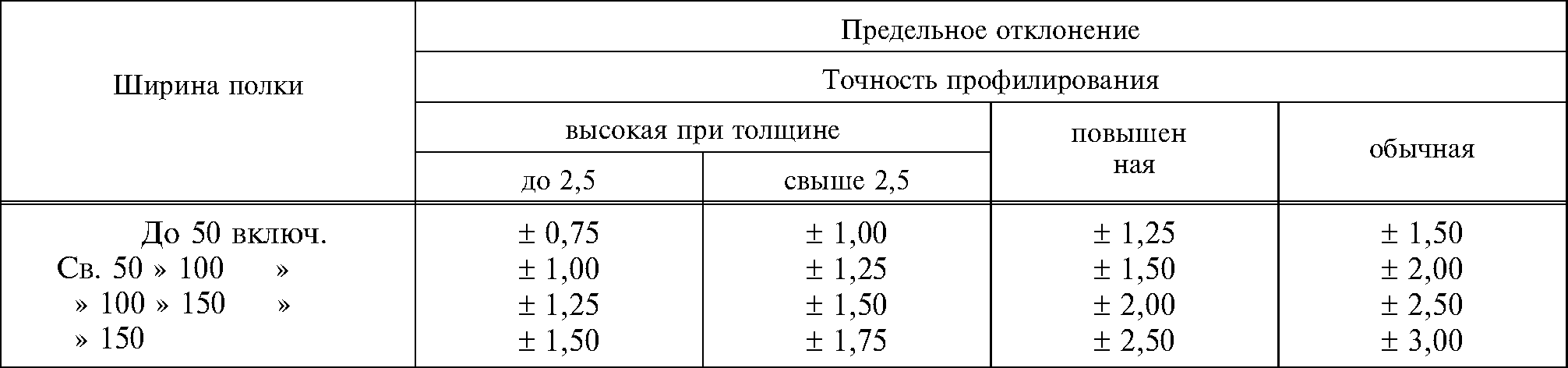

Таблица 3

В миллиметрах

8 Предельные отклонения по длине уголков мерной и кратной мерной длины не должныпревышать указанных в таблице 4.

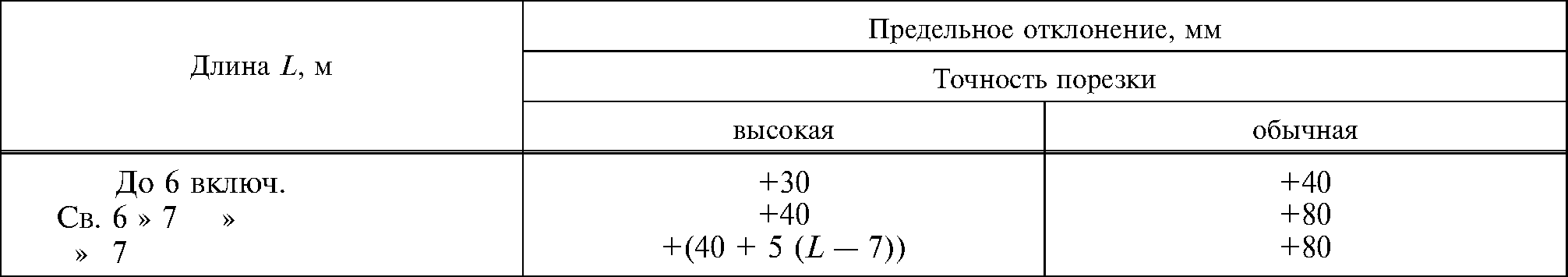

Таблица 4

9 Скручивание уголков вокруг продольной оси не должно превышать значения произведения 1°на длину в метрах и не может быть более 10°.

10 Кривизнауголковне должнапревышать 0,1 %длины.

11 Волнистость полок уголков не должна превышать 2 мм на 1 м.

12 Определение размеров поперечного сечения, а также скручивания, кривизны, отклоненияугла 90° и волнистости полок уголков проводят на расстоянии от торцов при точности профилирования, мм, не менее:

• 100 — высокой;
• 150 — повышенной;
• 300 — обычной.

МКС 77.140.70 В22 ОКП 11 2000
