МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УГОЛКИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ НЕРАВНОПОЛОЧНЫЕ

Сортамент

Hot-rolled steel unequal-leg angles. Dimensions

ГОСТ 8510-86

РКП 09 3100; 09 3200; 09 3300

Дата введения 01.07.87

1. Настоящий стандарт распространяется на стальные горячекатаные неравнополочные уголки.Стандарт полностью соответствует СТ СЭВ 255—76.

2. Размеры уголков, площадь поперечного сечения, справочные величины для осей и массы1 м уголков должны соответствовать указанным на чертеже и в табл. 1.

Таблица 1

Продолжение табл. 1

Примечания:

1. Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. При вычислении массы 1 м уголка плотностьстали принята равной 7,85 г/см³.
2. Радиусы закругления, форма и размеры участка сопряжения внутренних граней полок, указанные на чертеже и в табл. 1, даны для построениякалибра и на уголке не проверяют.
3. Уголки, отмеченные звездочкой, изготовляют по требованию потребителя.

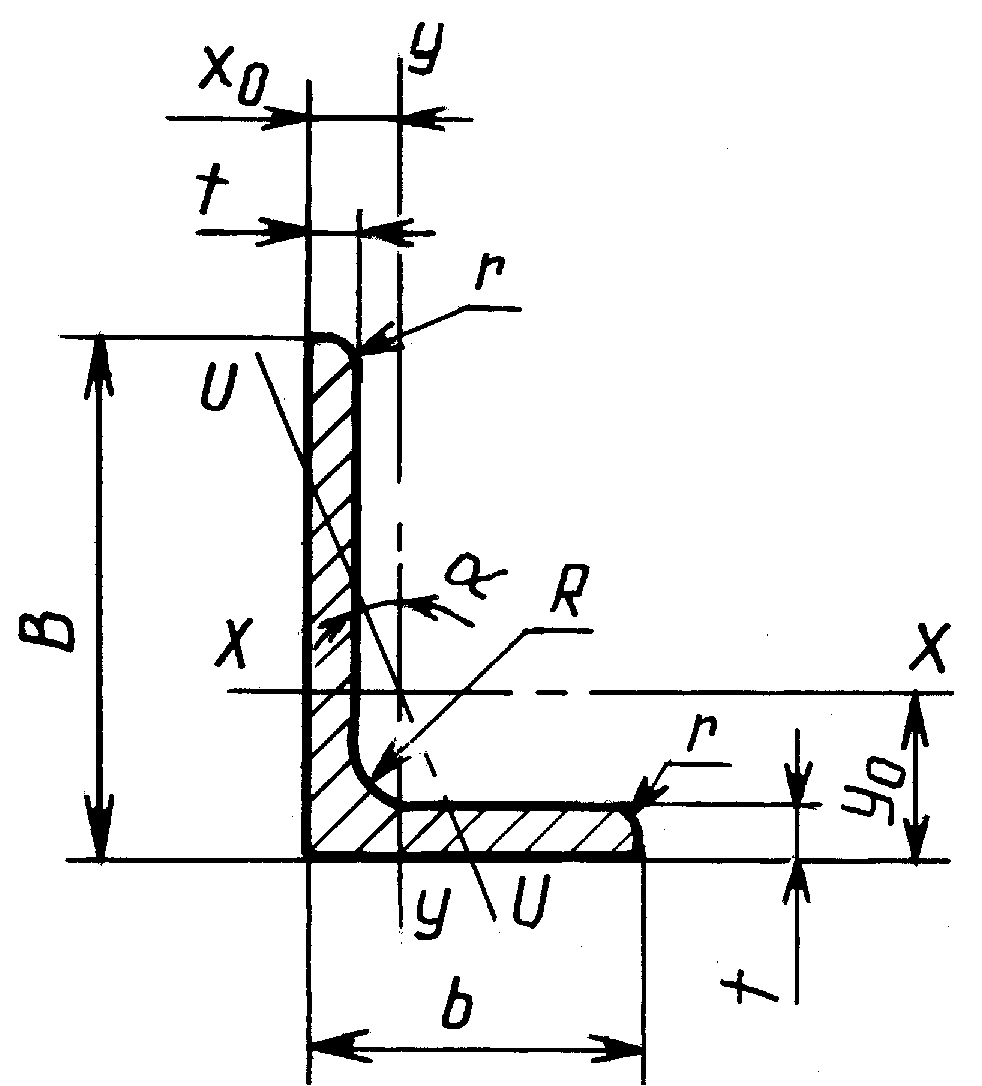

Условные обозначения к чертежу и табл. 1:

В — ширина большей полки;

b — ширина меньшей полки;

t — толщина полки;

R — радиус внутреннего закругления;

r — радиус закругления полок;

J — момент инерции;

i — радиус инерции;

x₀, y₀ — расстояние от центра тяжести до наружных граней полок;

J_xy — центробежный момент инерции.

(Измененная редакция, Изм. № 1).

3. По точности прокатки уголки изготовляют:

• А — высокой точности;
• В — обычной точности.

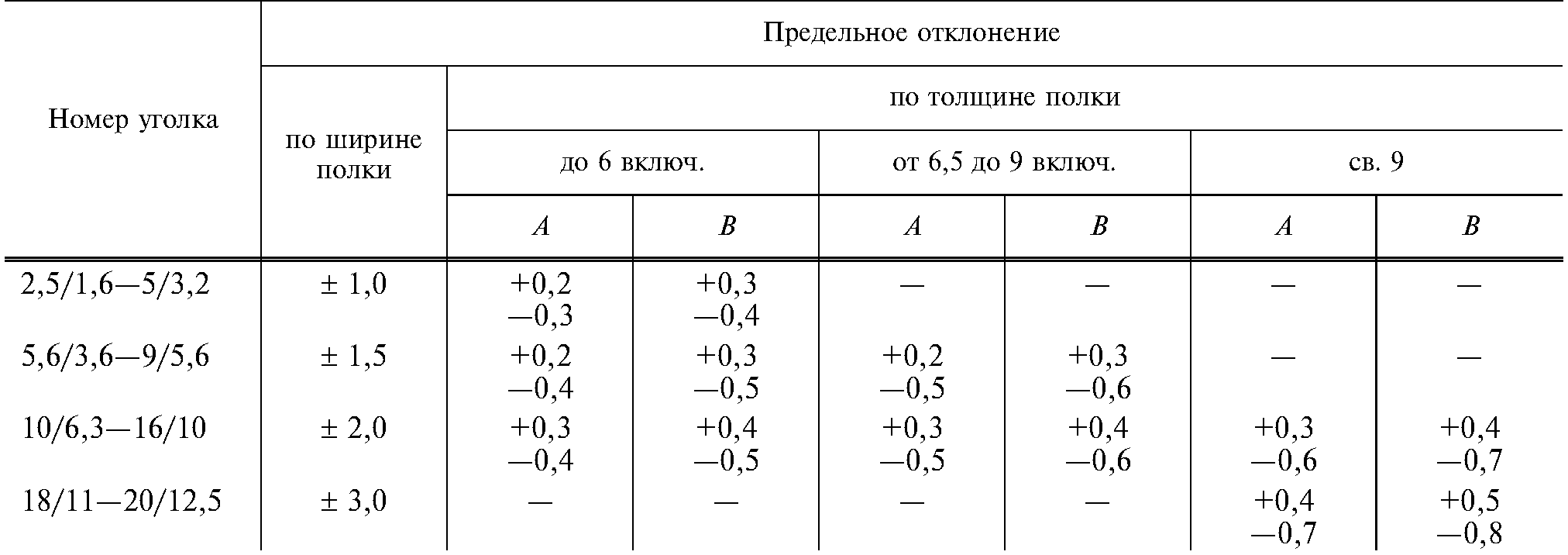

4. Предельные отклонения по размерам уголков не должны превышать указанных в табл. 2.

Таблица 2

5. Предельные отклонения по размерам уголков, изготовленных на станах, не оборудованныхжесткими клетями, не должны превышать указанных в табл. 3 до 01.01.93.

Таблица 3

(Измененная редакция, Изм. № 1).

6. По согласованию изготовителя с потребителем предельные отклонения по толщине полки допускается заменять предельными отклонениями по массе, равными ⁺³_-5 %.

7. Отклонение от прямого угла при вершине не должно превышать 35'.

8. Притупление внешних углов полок (в том числе и угла при вершине) не контролируется.По требованию потребителя притупление внешних углов полок (в том числе и угла при вершине) не должно превышать:

• 0,3 толщины полки — для уголков толщиной до10 мм включ.;
• 3.0 — для уголков толщиной св. 10до 15 мм включ.;
• 5.0 — для уголков толщиной св. 16 мм.

9. Уголки изготовляют длиной от 4 до 12 м:

• мерной длины;
• кратной мерной длины;
• немерной длины;
• ограниченной длины в пределах немерной;
• мерной длины с немерными длинами не более 5 % массы партии: кратной мерной длины с немерными длинами не более 5 % массы партии.

Допускается изготовлять уголки длиной свыше 12 м.

8; 9. (Измененная редакция, Изм. № 1).

10. Предельные отклонения по длине уголков мерной длины или кратной мерной длины недолжны превышать в миллиметрах:

• +30 — при длине 4 м;
• +50 — при длине свыше 4 м добм включ.;
• +70 — при длине свыше 6 м;

по требованию потребителя +40 мм — для уголков длиной свыше 4 до 7 м:

• +5 мм на каждый 1 м свыше 7 м.

11. Кривизна уголков не должна превышать 0,4 % длины.

По требованию потребителя изготовляют уголки, кривизна которых не превышает 0,2 % длины. Для уголков № 2,5/1,6 до 5,6/3,6 включ. кривизну проверяют на длине 1 м.

12. Скручивание вокруг продольной оси не допускается.

13. Размеры поперечного сечения уголка проверяются на расстоянии не менее 500 мм от торцаштанги.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР и Госстроем СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР постандартам от 15.10.86 № 3082

3. ВЗАМЕН ГОСТ 8510-72

4. Ограничение срока действия снято по протоколу № 7—95 Межгосударственного Совета постандартизации, метрологии и сертификации (ИУС 11—95)

5. ИЗДАНИЕ с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4—91)
