МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC)

межгосударственный стандарт

ПРОКАТ СОРТОВОЙ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ КВАДРАТНЫЙ

Сортамент

ГОСТ 2591-2006

(EN 10059:2003, NEQ)

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92«Межгосударственная система стандартизации. Основные положения» и ГОСТ1.2-97 «Межгосударственная система стандартизации. Стандартымежгосударственные, правила и рекомендации по межгосударственнойстандартизации. Порядок разработки, принятия, применения, обновления иотмены»

Сведения о стандарте

1 РАЗРАБОТАН Научно-исследовательским институтомУкраинского государственного научно-технического центра

«УкрНИИМет»

«Энергосталь»,

Межгосударственным техническим комитетом по стандартизации МТК 327 «Прокат сортовой, фасонный и специальные профили»

2 ВНЕСЕН Федеральным агентством по техническому регулированию иметрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии исертификации (протокол № 30 от 7 декабря 2006 г.)

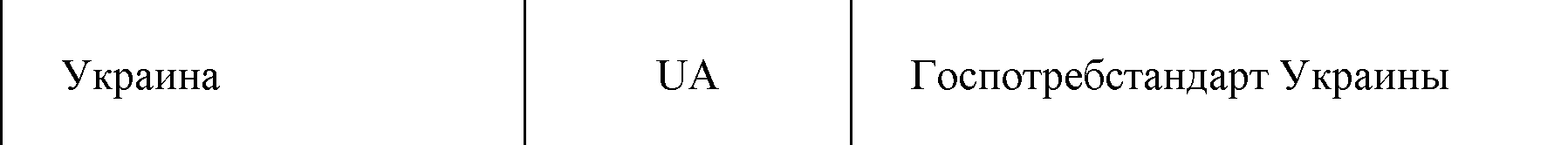

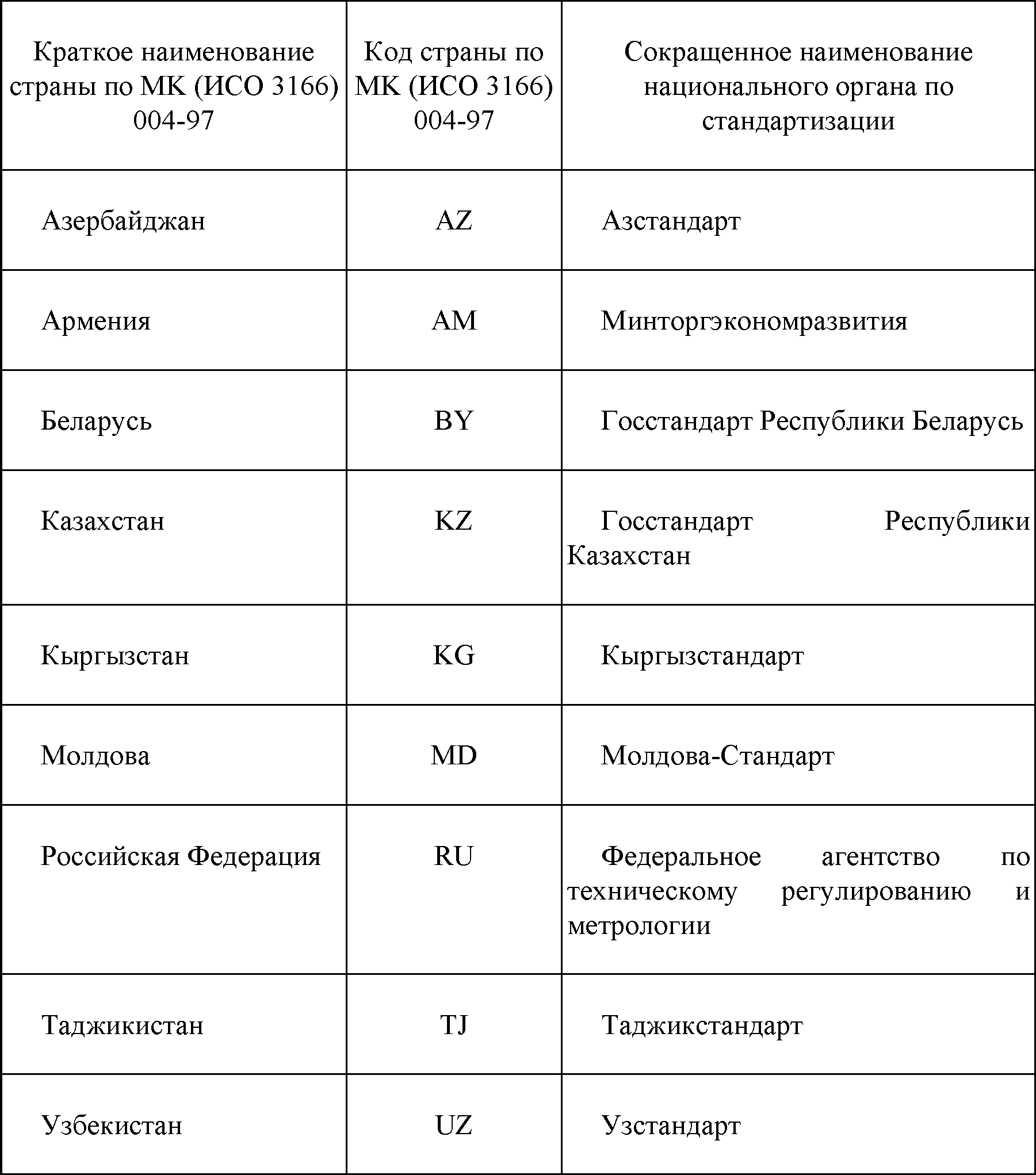

За принятие стандарта проголосовали:

4 Настоящий стандарт соответствует региональному стандарту ЕН 10059:2003«Прокат сортовой стальной горячекатаный квадратный общего назначения.Размеры и предельные отклонения по форме и размерам» (EN 10059:2003 «Hotrolled square steel bars for general purposes - Dimensions and tolerances on shape anddimensions») в части требований к сортаменту.

Степень соответствия - неэквивалентный (NEQ)

5 Приказом Федерального агентства по техническому регулированию иметрологии от 9 сентября 2008 г. № 196-ст межгосударственный стандарт ГОСТ2591-2006 введен в действие в качестве национального стандарта РоссийскойФедерации с 1 июля 2009 г.

6 ВЗАМЕН ГОСТ 2591-88

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений - в информационных указателях«Национальные стандарты». В случае пересмотра или отмены настоящегостандарта соответствующая информация будет опубликована винформационном указателе «Национальные стандарты»

1 Область применения

Настоящий стандарт распространяется на сортовой стальной горячекатаный прокат квадратного сечения (далее - прокат) с размерами сторон от 6 до 200 ммвключительно.

Прокат размерами свыше 200 мм изготовляют по согласованию изготовителя с потребителем (по согласованной спецификации).

2 Классификация. Основные параметры и размеры

2.1 Прокат подразделяют:

• по точности прокатки:
  • повышенной - Б1, Б2;
  • обычной - В1, В2, В3, В4, В5;
• подлине:
  • мерной - МД;
  • мерной с немерной длиной - МД1¹⁾;
  • кратной мерной - КД;
  • кратной мерной с немерной длиной - КД1¹⁾;
  • немерной - НД;
  • ограниченной в пределах немерной - ОД;
  • ограниченной с немерной длиной - ОД1¹⁾;
  • в мотках - НМД;
• по предельным отклонениям по длине проката мерной и кратной мернойдлины по группам: БД и ВД;
  • по кривизне на классы: I, II, III, IV.

¹⁾ При поставке проката мерной с немерной длиной (МД1), кратной мерной с немерной длиной (КД1) и ограниченной с немерной длиной (ОД1) допускаетсяналичие проката немерной длины в количестве не более 5 % массы партии.

2.2 Номинальная сторона проката, предельные отклонения по ней, площадь поперечного сечения и масса 1 м длины проката должны соответствоватьуказанным на рисунке 1 и в таблице 1.

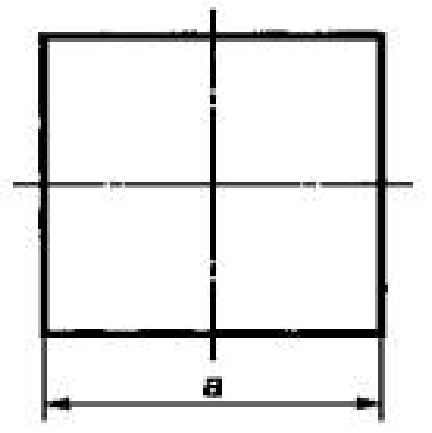

Рисунок 1

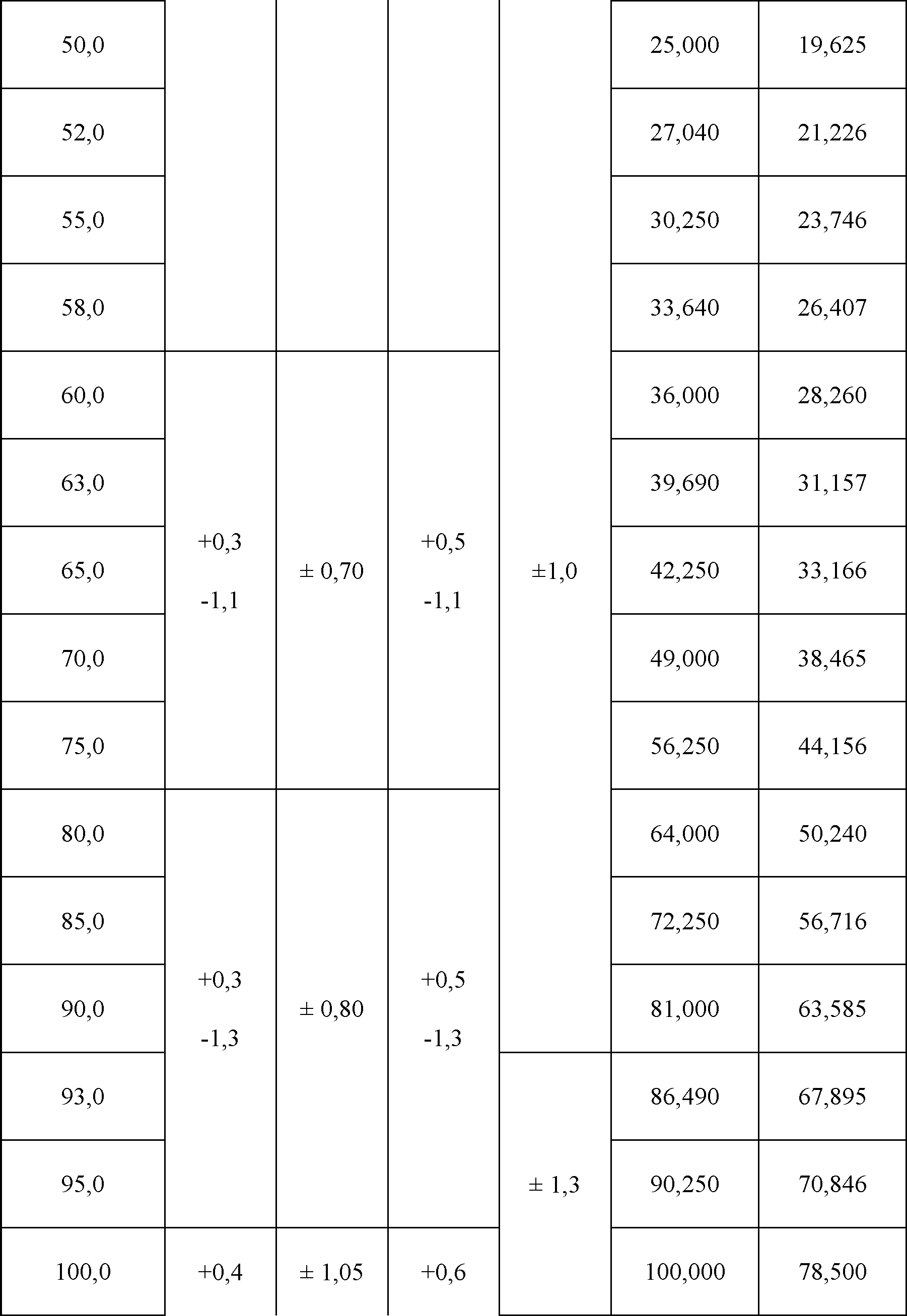

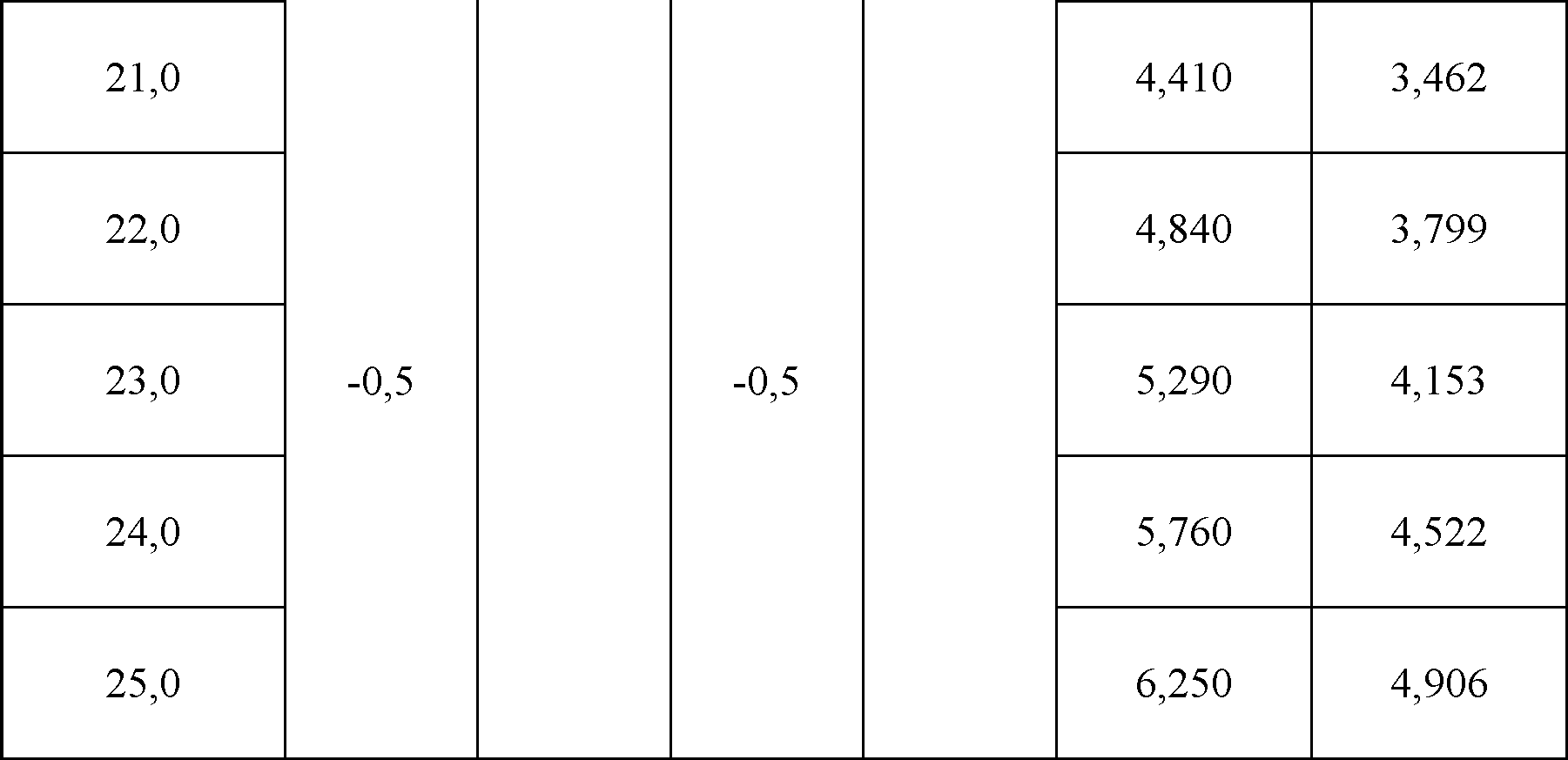

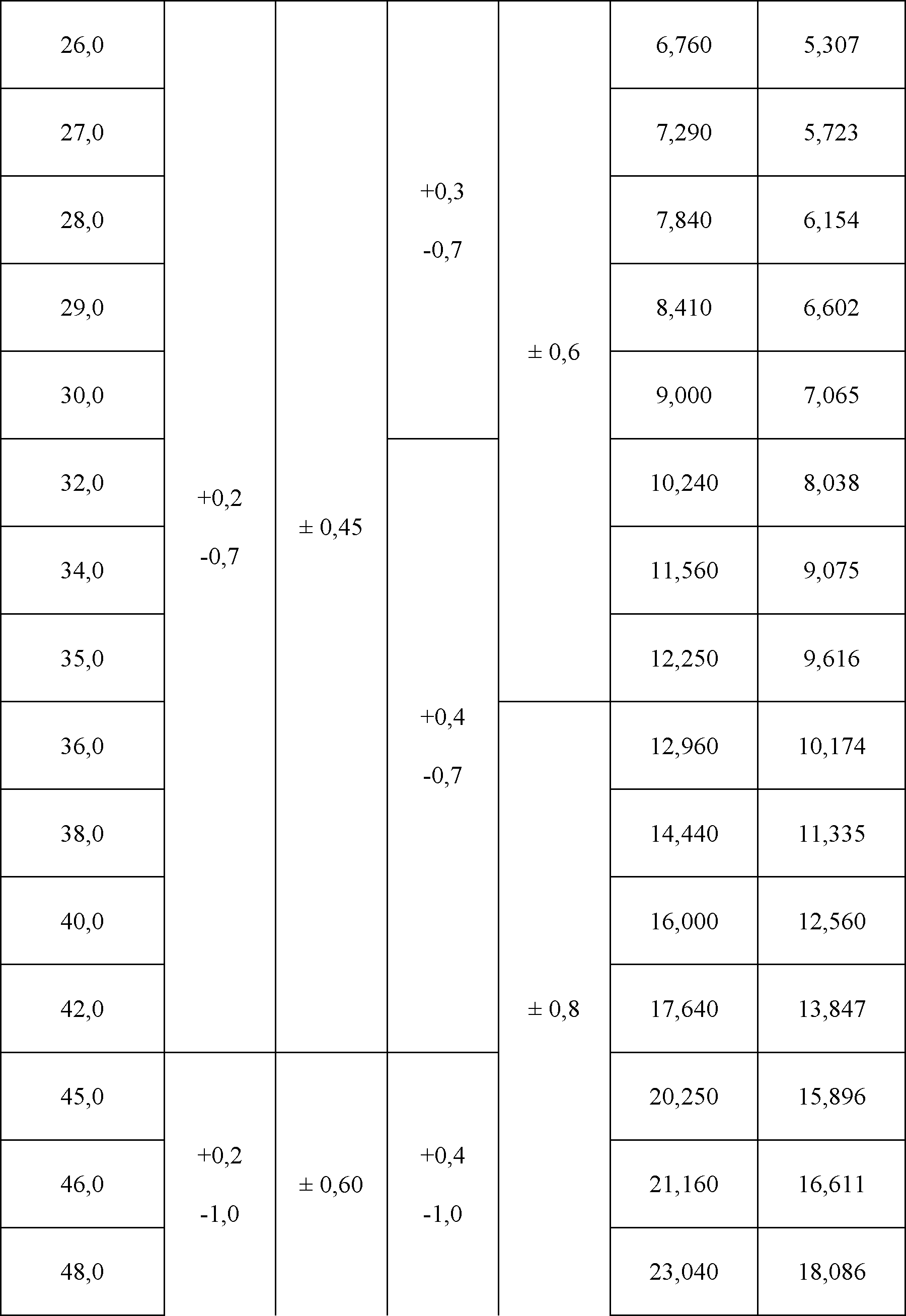

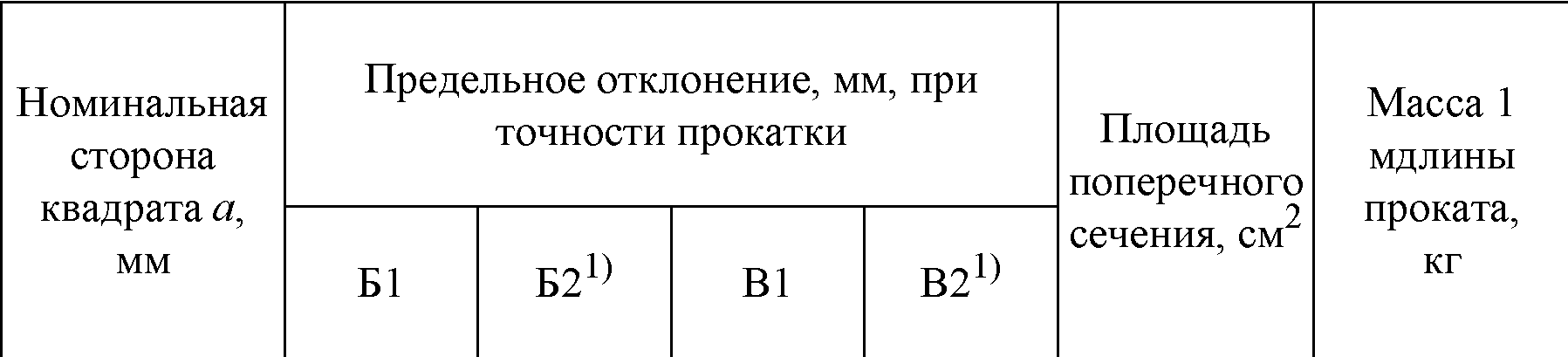

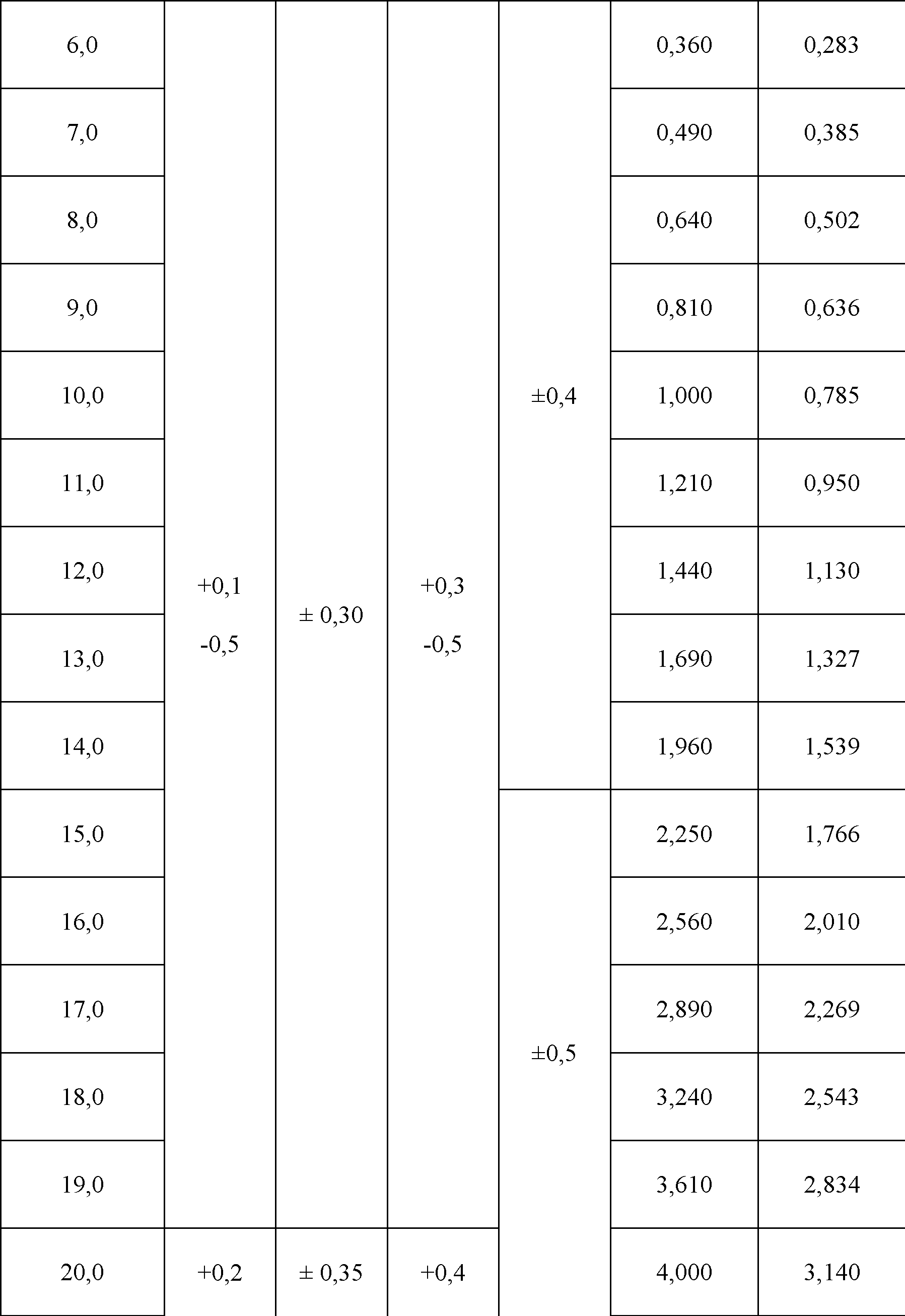

Таблица 1

^ По согласованию изготовителя с потребителем (по согласованной спецификации).

Пр имечания

1. Площадь поперечного сечения и масса 1 м длины проката вычислены пономинальным размерам. При вычислении массы 1 м длины проката плотностьстали принята равной 7,85 г/см . Масса 1 м длины и площадь поперечного сеченияпроката являются справочными величинами.
2. По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют промежуточных размеров с предельными отклонениями по ближайшему меньшему размеру.

2.2.1 Прокат с точностью прокатки В2 (таблица 1) допускается изготовлять сплюсовыми предельными отклонениями, равными по величине сумме предельныхотклонений по стороне квадрата (В3).

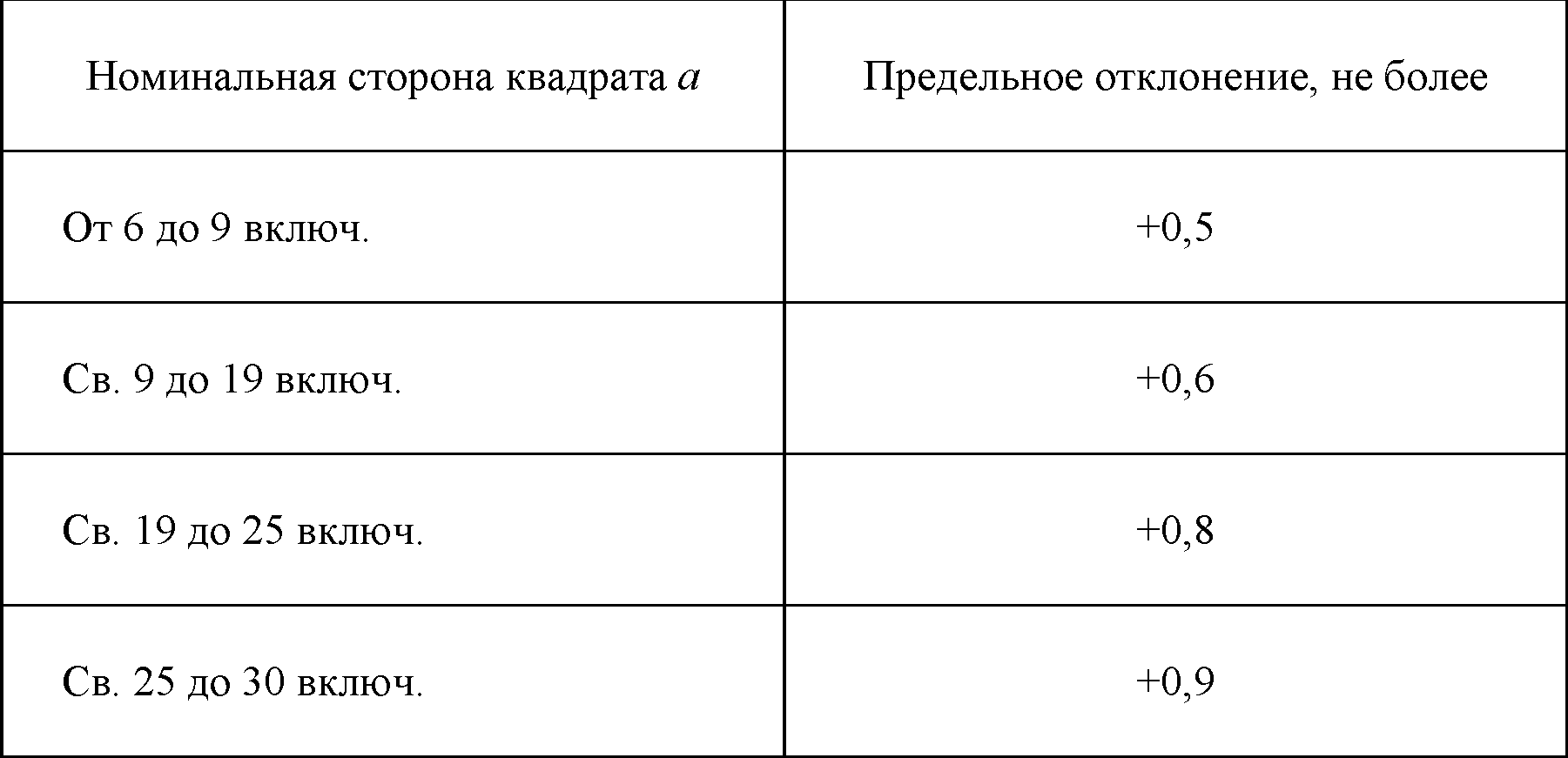

2.3 По согласованию изготовителя с потребителем (по согласованнойспецификации) прокат изготовляют с плюсовыми предельными отклонениями(В4), указанными в таблице 2.

2.4 По согласованию изготовителя с потребителем (по согласованнойспецификации) прокат (В5) изготовляют в соответствии с таблицей 3.

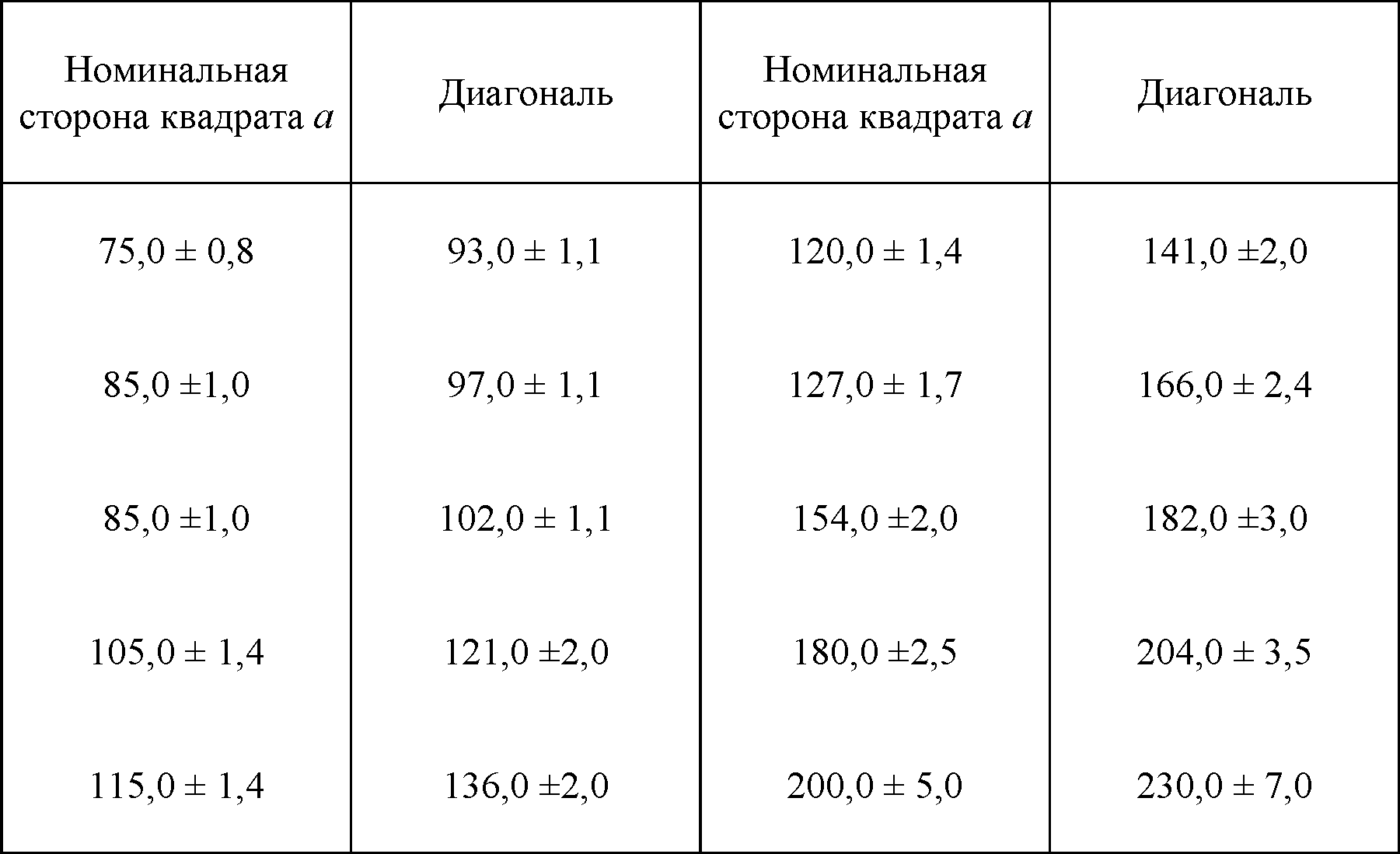

Таблица 3

В миллиметрах

2.5 Прокат изготовляют в прутках. По согласованию изготовителя спотребителем (по согласованной спецификации) прокат со стороной квадрата до 42мм включительно изготовляют в мотках.

2.6 Прокат изготовляют длиной:

• от 2 до 12 м включительно - из углеродистой обыкновенного качества и низколегированной стали;
• от 2 до 6 м включительно - из качественной углеродистой и легированной стали; от 1 до 6 м включительно - из высоколегированной стали.

По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют немерной длиной в пределах от 3 до 13 мвключительно, при этом 10 % прутков от массы партии могут иметь меньшуюдлину, но не менее 75 % минимальной длины.

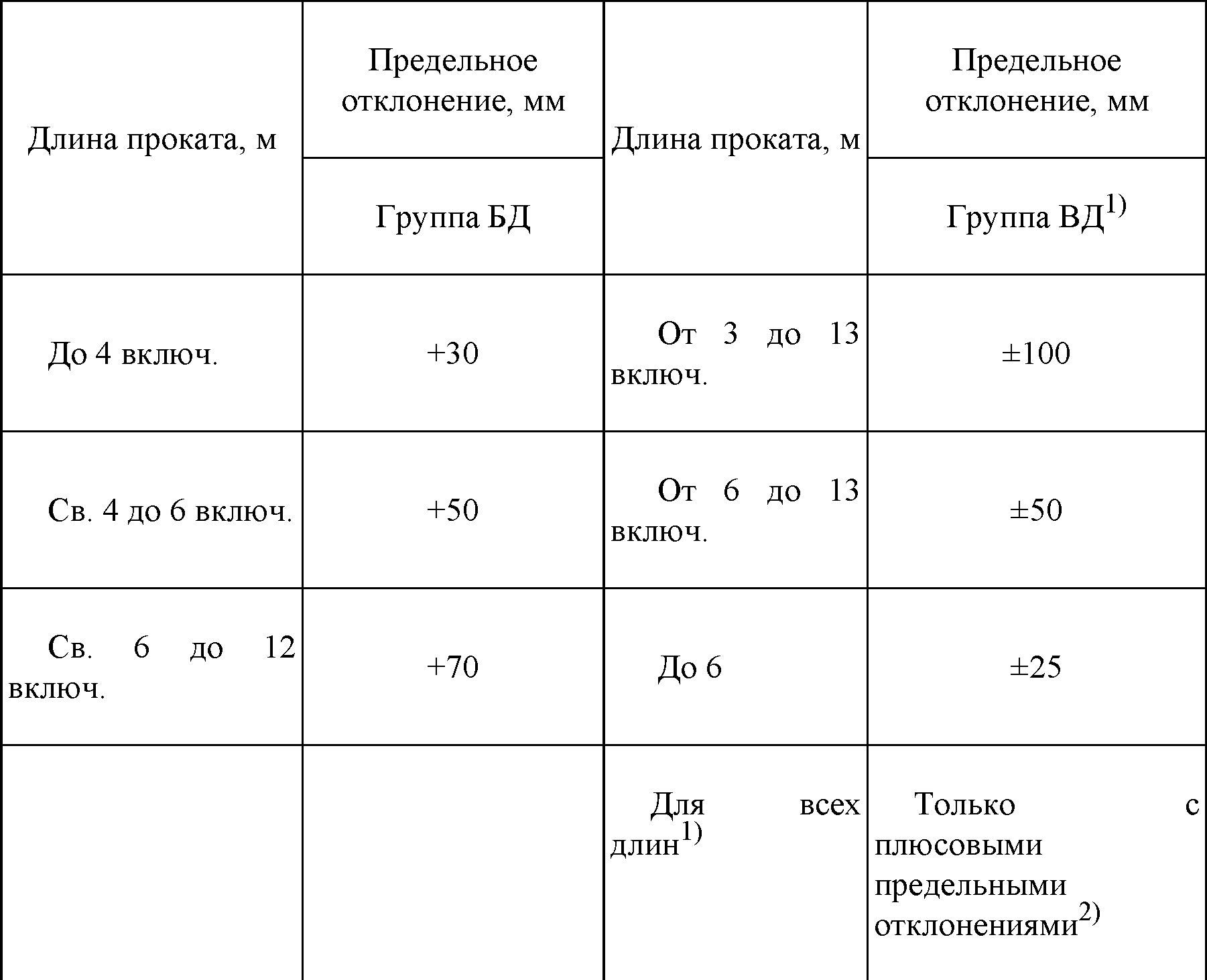

2.7 Предельные отклонения на изготовляемую длину проката мерной иликратной мерной длины не должны превышать значений, указанных в таблице 4.

Таблица 4

¹⁾ По согласованию изготовителя с потребителем (по согласованнойспецификации).

²⁾ Плюсовые предельные отклонения по длине равны по величине суммепредельных отклонений.

2.8 Притупление углов проката не должно превышать значений, указанных втаблице 5.

Таблица 5

В миллиметрах

2.8.1 По согласованию изготовителя с потребителем (по согласованнойспецификации) притупление углов проката со стороной квадрата свыше 50 мм до100 мм включительно не должно превышать 3,0 мм, свыше 100 мм до 200 ммвключительно - 4,0 мм.

2.8.2 Для проката со стороной квадрата до 50 мм включительно из легированнойи высоколегированной стали притупление углов проката не должно превышать0,15 стороны квадрата.

2.9 Кривизна проката не должна превышать значений, указанных в таблице 6.

Таблица 6

2.10 Форму поперечного сечения проката определяют двумя способами:разностью диагоналей или отклонением от прямого угла. Способ контролявыбирает изготовитель и указывает в документе о качестве.

2.10.1 Разность диагоналей в одном сечении не должна превышать удвоеннойсуммы предельных отклонений по стороне квадрата до 20 мм включительно,свыше 20 мм - суммы предельных отклонений по стороне квадрата.

По согласованию изготовителя с потребителем (по согласованной спецификации) разность диагоналей не должна превышать 70 % суммыпредельных отклонений по стороне квадрата точности прокатки Б1 до 35 ммвключительно, точности прокатки В1 - до 60 мм включительно.

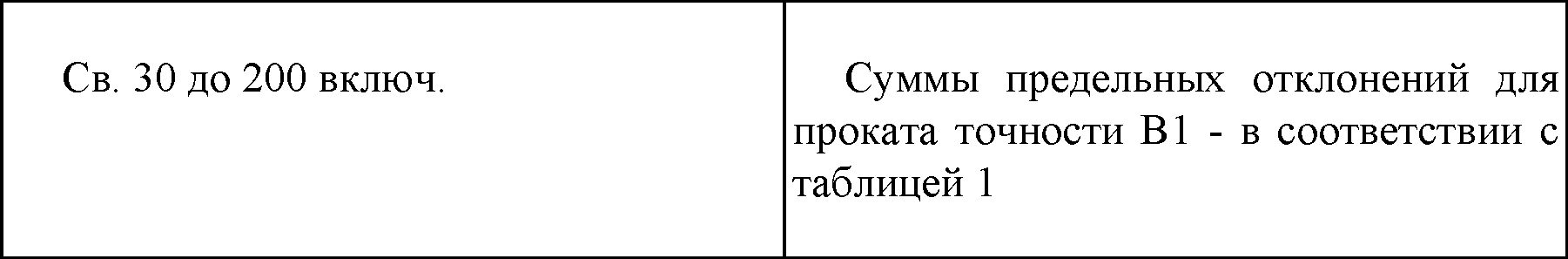

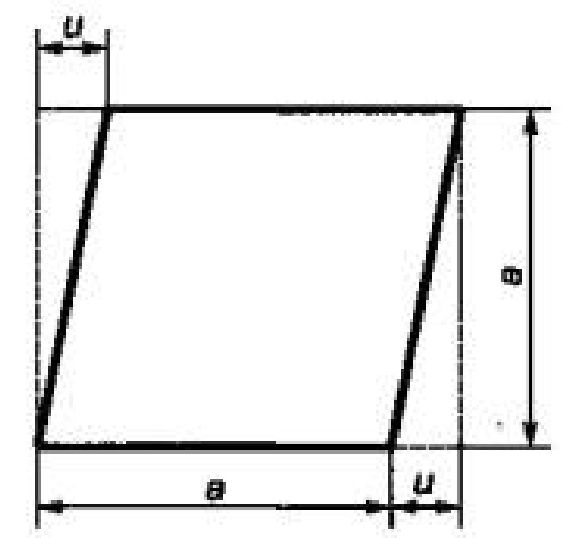

2.10.2 Отклонение от прямого угла (u) (рисунок 2) для проката со сторонойквадрата от 40 до 200 мм включительно не должно превышать значений, указанныхв таблице 7.

Рисунок 2

Таблица 7

В миллиметрах

2.11 Скручивание прутка проката не должно превышать требований, указанныхв таблице 8.

Таблица 8

2.12 Кривизну проката измеряют на участке длиной не менее 1 м на расстояниине менее 100 мм от конца прутка.

2.13 Стороны проката, притупление углов, разность диагоналей или отклонениеот прямого угла измеряют на расстоянии не менее 100 мм от конца прутка и неменее 1,5 м от конца мотка при массе мотка до 250 кг и на расстоянии не менее 3,0м при массе мотка свыше 250 кг.

2.13.1 По согласованию изготовителя с потребителем (по согласованной спецификации) стороны проката, притупление углов и разность диагоналей илиотклонение от прямого угла и кривизну проката измеряют на расстоянии не менее150 мм от конца прутка.
