ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОКАТ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ КВАДРАТНЫЙ

Сортамент

Square Hot-rolled Steel Bars. Dimensions

ГОСТ 2591-88

(CT СЭВ 3899—82)

ОКП 093100, 093200, 093300

Дата введения 01.01.90

1. Настоящий стандарт распространяется на стальной горячекатаный прокат квадратного сечения с размером сторон от 6 до 200 ммвключительно. Прокат размером более 200 мм изготовляют по согласованию изготовителя с потребителем.

2. По точности прокат изготовляют:

• Б — повышенной точности;
• В — обычной точности.

3. Стороны квадратного проката, предельные отклонения по ним,площадь поперечного сечения и масса 1 м проката должны соответствовать указанным на чертеже и в табл. 1.

Таблица 1

Продолжение табл. 1

Примечания:

1. Площадь поперечного сечения и масса 1 м длины профилей вычислены по номинальным размерам. При вычислении массы 1 м прокатаплотность стали принята равной 7,85 г/см³. Масса 1 м проката являетсясправочной величиной.
2. По требованию потребителя допускается изготовление проката промежуточных размеров с предельными отклонениями по ближайшему меньшему размеру.

4, По требованию потребителя прокат квадратного сечения изготовляют с плюсовыми отклонениями, указанными в табл. 2.

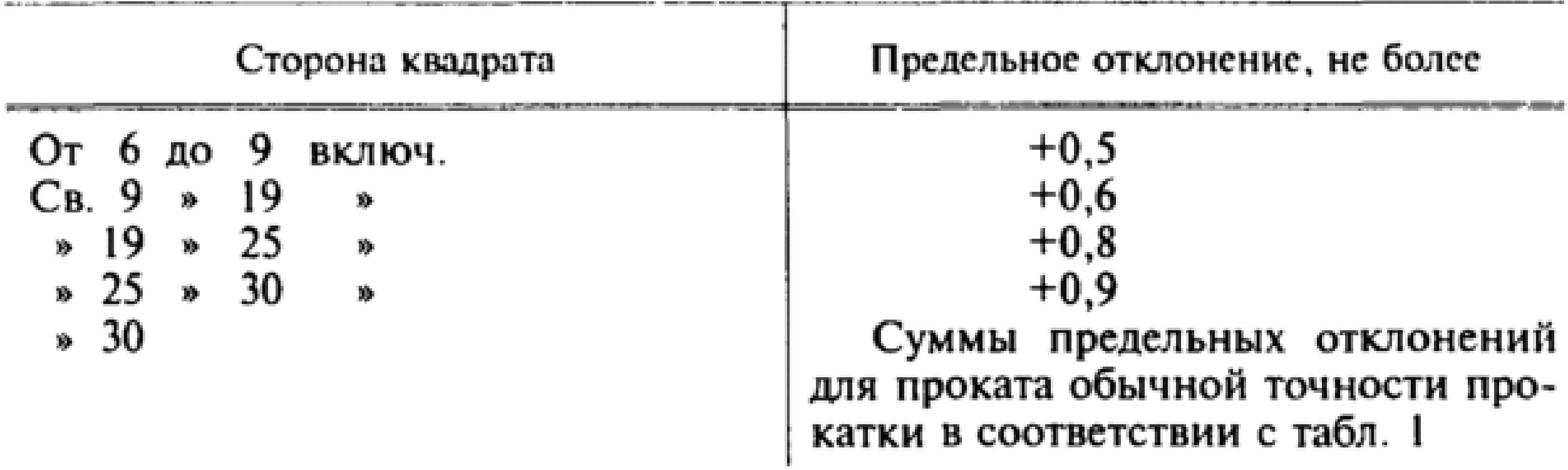

Таблица 2

5* По требованию потребителя прокат изготовляют в соответствии с табл, 3,

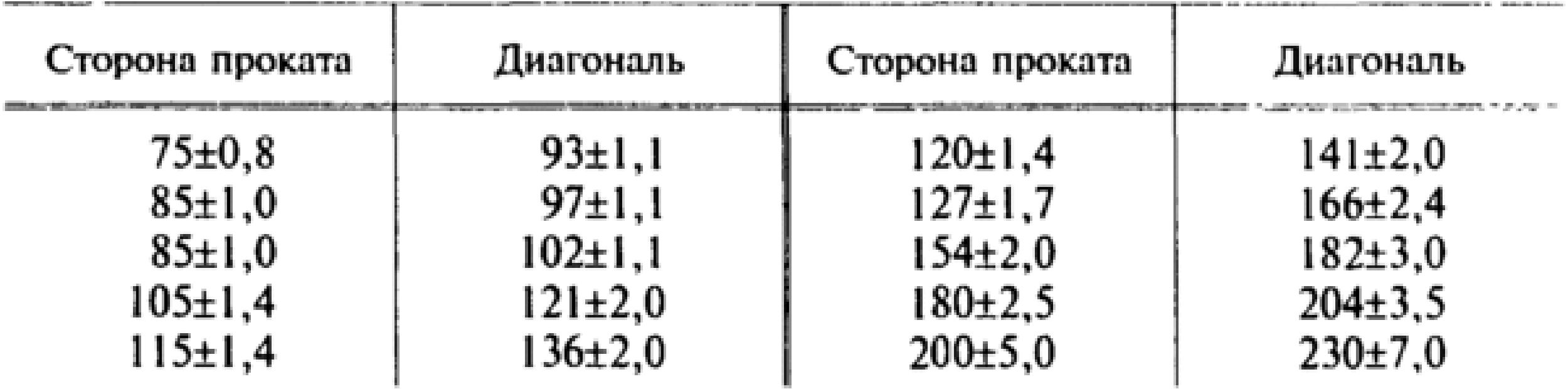

Таблица 3

6. Разность диагоналей в одном сечении не должна превышатьудвоенной суммы предельных отклонений по стороне квадрата до20 мм, включительно, свыше 20 мм — суммы предельных отклонений по стороне квадрата.

По согласованию изготовителя с потребителем разность диагоналей не должна превышать 70 % суммы предельных отклонений но стороне квадрата повышенной точности прокатки до 35 мм включительно, обычной точности — до 60 мм включительно.

7. Прокат изготовляют в прутках. По согласованию изготовителяс потребителем прокат со стороной квадрата до 14 мм включительноизготовляют в мотках.

8. В соответствии с заказом прутки изготовляют:

• мерной длины;
• кратной мерной длины;
• немерной длины.

9. Прокат изготовляют длиной:

• от 2 до 12 м — из углеродистой обыкновенного качества и низколегированной стали;
• от 2 до 6 м — из качественной углеродистой и легированной стали;
• от 1 до 6 м — из высоколегированной стали.

10. Предельные отклонения по длине проката мерной длины иликратной мерной длины не должны превышать:

• +30 мм — при длине до 4 м включ.;
• +50 мм — при длине св. 4 до 6 м включ.;
• +70 мм — при длине свыше 6 м.

По требованию потребителя предельные отклонения не должны превышать:

• +40 мм — для проката длиной св. 4 до 7 м;
• +5 мм на каждый метр длины — свыше 7 м.

11. Притупление углов квадратного проката не должно превышать значений, указанных в табл. 4.

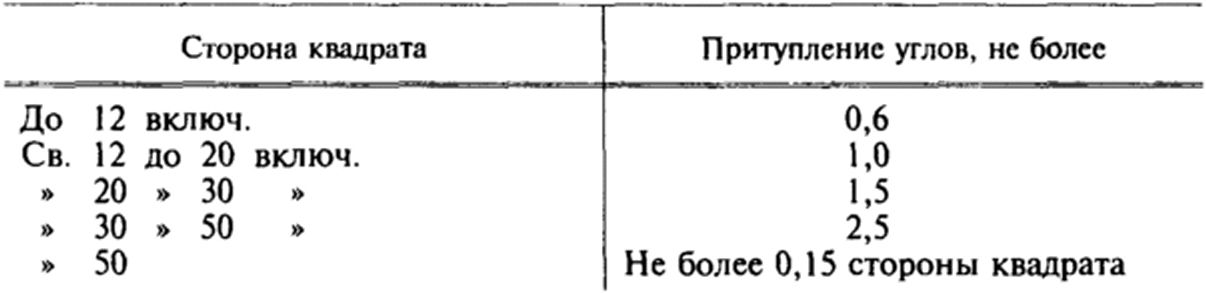

Таблица 4

По требованию потребителя притупление углов квадратного проката со стороной свыше 50 до 100 мм не должно превышать 3 мм, свыше 100 до 150 мм — 4 мм.

Для проката со стороной квадрата до 50 мм из легированных и высоколегированных марок стали притупление углов не должно превышать 0,15 стороны квадрата.

12. Кривизна прутков квадратного проката не должна превышатьзначений, указанных в табл. 5.

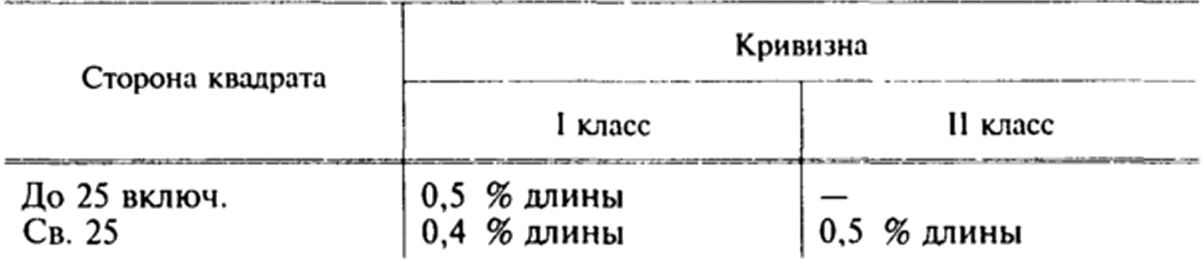

Таблица 5

13. По требованию потребителя кривизна прутков квадратногопроката не должна превышать 0,2 % длины.

14. Кривизну проката измеряют на длине не менее I м на расстоянии не менее 150 мм от концов.

15. Скручивание квадратного проката не должно превышать произведения 4 град/м на длину профиля в метрах, но не более 24 градпри стороне до 14 мм; свыше 14 мм до 50 мм включительно —3 град/м на длину профиля в метрах, но не более 18 град, свыше50 мм — 3 град/м на длину профиля в метрах, но не более 15 град.

16. Стороны и разность диагоналей, притупление углов измеряютна расстоянии не менее 150 мм от конца прутка и не менее 1,5 м откон-ца мотка при массе до 250 кг и на расстоянии не менее 3,0 мпри массе мотка свыше 250 кг.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР постандартам

РАЗРАБОТЧИКИ

К.Ф. Перетятько, Г.И. Снимшикова (руководители темы);

С.И. Рудюк, канд. техн. наук; В.Ф. Коваленко, канд. техн. наук;

Х.М. Сапрыгин, канд. техн. наук; В.А. Ена, канд. техн. наук;

Е.И. Булгаков; Ж.М. Роева, канд. эконом, наук; В.И. Краснова;

И.Е. Пацека, канд. техн. наук

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госу-дарственного комитета СССР по стандартам от 29.06.88 N° 2518

3. Стандарт полностью соответствует СТ СЭВ 3899—82

4. Взамен ГОСТ 2591-71

5. Ограничение срока действия снято по Протоколу N° 4—93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94)

6. Переиздание. Январь 1997 г.
