МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОКАТ СОРТОВОЙ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ ШЕСТИГРАННЫЙ

Сортамент

Hexagonal hot-rolled steel bars. Dimensions

ГОСТ 2879-2006

Дата введения — 2009-07-01

1 Область применения

Настоящий стандарт распространяется на сортовой стальной горячекатаный прокат шестигранного сечения (далее — прокат) диаметром вписанного круга dот 8 до 103 мм включительно.

2 Классификация. Основные параметры и размеры

2.1 Прокат подразделяют:

• по точности прокатки:
• повышенной — Б1;
• обычной — В1;

• повышенной — Б2;
• обычной — В2;

• подлине:мерной — МД;
• мерной с немерной длиной — МД1¹⁾;
• кратной мерной — КД;
• кратной мерной с немерной длиной — КД1¹⁾;
• немерной — НД;
• ограниченной в пределах немерной — ОД;
• ограниченной с немерной длиной — ОД1¹⁾;
• в мотках— НМД;
• по предельным отклонениям по длине проката мерной и кратной мерной длины по группам: БД и ВД;
• по притуплению углов на группы: БУ и ВУ;
• по кривизне на классы: I, II, III, IV.

2.2 Номинальный диаметр вписанного круга, предельные отклонения по нему, площадь попереч-ногосечения и масса 1 м длины прокатадолжны соответствоватьуказанным на рисунке 1 ивтаблице 1.

¹⁾ При поставке проката мерной с немерной длиной (МД1), кратной мерной с немерной длиной (КД1) и ограниченной с немерной длиной (ОД1) допускается наличие проката немерной длины в количестве не более 5 % массы партии.

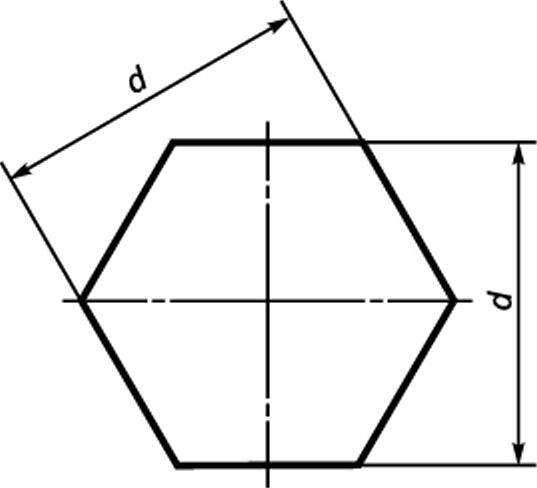

Рисунок 1

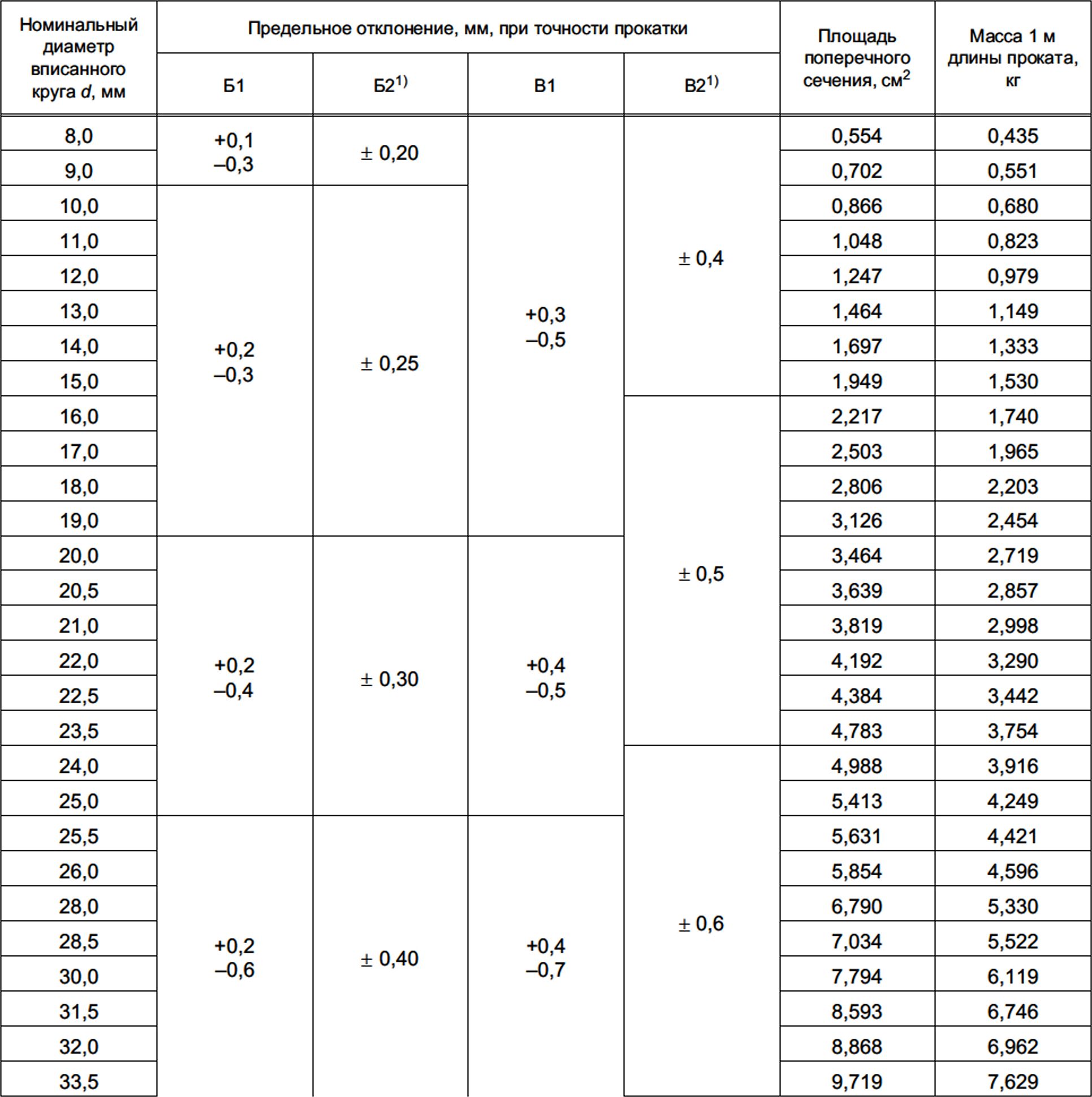

Таблица 1

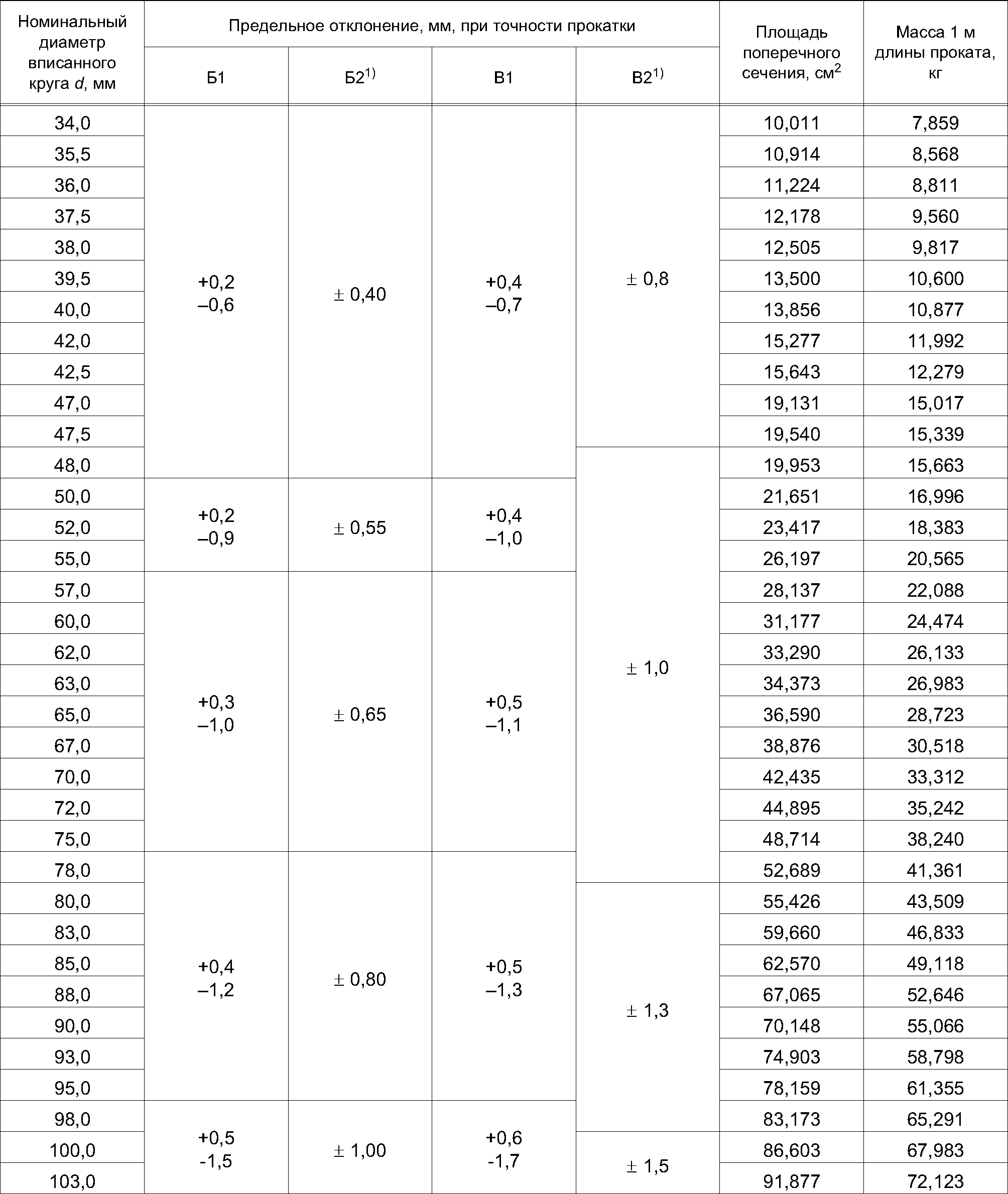

Окончание таблицы 1

¹⁾ По согласованию изготовителя и потребителя (по согласованной спецификации).

Примечания

1. Площадь поперечного сечения и масса 1 м длины проката вычислены по номинальным размерам. При вычислении массы 1 м длины проката плотность стали принята равной 7,85 г/см³. Масса 1 м длины и площадьпоперечного сечения проката являются справочными величинами.
2. По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляютпромежуточных размеров с предельными отклонениями по ближайшему меньшему размеру.

2.2.1 Прокат с точностью прокатки В2 (таблица 1) допускается изготовлять с плюсовыми предельными отклонениями, равными по величине сумме предельных отклонений по диаметру вписанного круга (В3).

2.3 Прокат изготовляют в прутках.

По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют в мотках.

2.4 Прокат изготовляют длиной от 2 до 6 м включительно.

По согласованию изготовителя с потребителем (по согласованной спецификации) прокат изготовляют немерной длины в пределах от 3 до 13 м включительно, при этом 10 % прутков от массы партии могут иметь меньшую длину, но не менее 75 % минимальной длины.

2.5 Предельные отклонения на изготовляемую длину проката мерной или кратной мерной длиныне должны превышать значений, указанных в таблице 2.

Таблица 2

2.6 Разность расстояний между параллельными гранями d проката в одном сечении не должнапревышать 75 % суммы предельных отклонений, установленных в таблице 1.

Для проката точности В1 диаметром вписанного круга до 32 мм включительно по согласованию изготовителя с потребителем (по согласованной спецификации) разность расстояний между параллельными гранями проката в одном сечении не должна превышать 70 % суммы предельных отклонений,установленных в таблице 1.

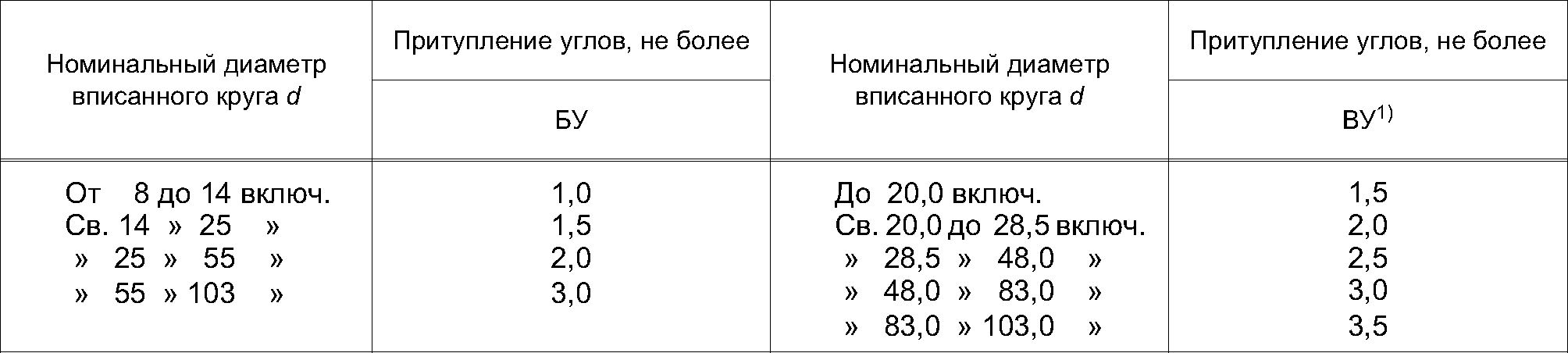

2.7 Притупление углов проката групп БУ и ВУ не должно превышать значений, указанных в таблице 3.

Таблица 3

В миллиметрах

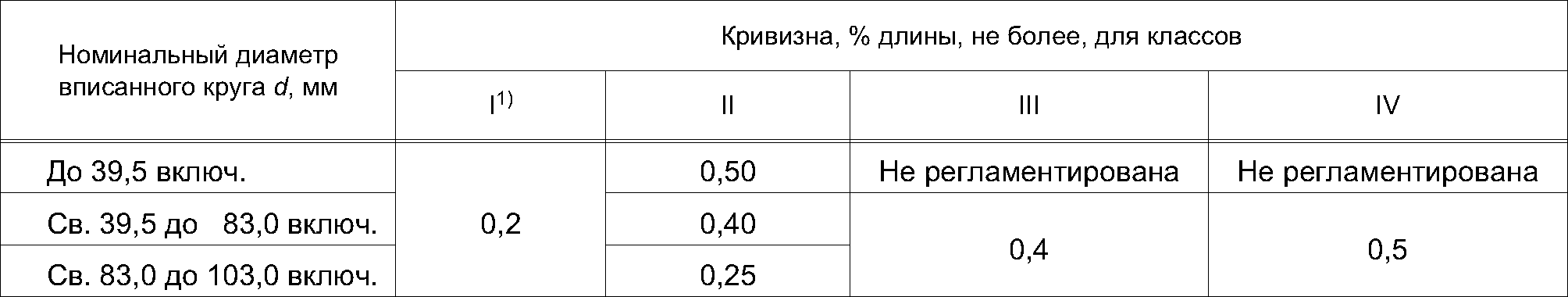

2.8 Кривизна прутков проката не должна превышать значений, указанных в таблице 4.

Таблица 4

¹⁾ По требованию потребителя (по согласованной спецификации).

2.9 Кривизну проката измеряют на участке длиной не менее 1 м на расстоянии не менее 100 мм отконца прутка.

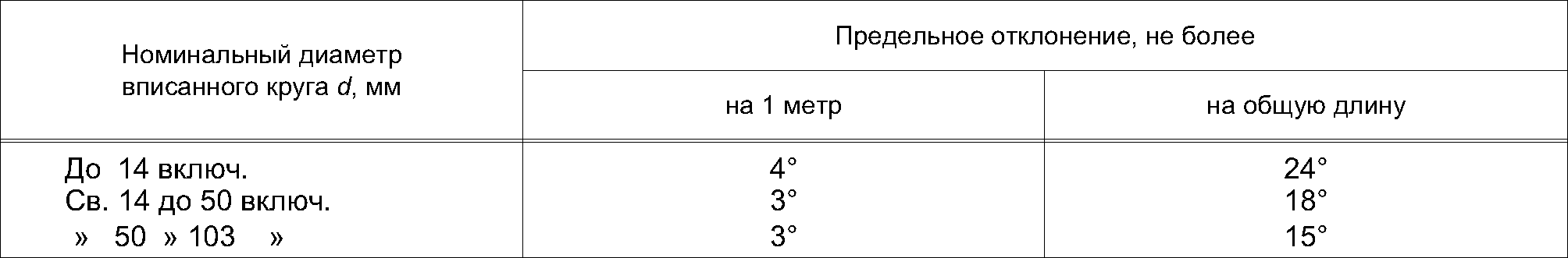

2.10 Скручивание проката не должно превышать требований, указанных в таблице 5.

Таблица 5

2.11 Размеры проката и притупление углов измеряют на расстоянии не менее 100 мм от концапрутка и не менее 1,5 м от конца мотка при массе мотка до250 кг и на расстоянии не менее 3,0 м при массемотка свыше 250 кг.

2.11.1 По согласованию изготовителя с потребителем (по согласованной спецификации) размеры проката, притупление углов и кривизну проката измеряют на расстоянии не менее 150 мм от концапрутка.

УДК 669.14-122:006.354 МКС 77.140.60 В22 ОКП 09 3100, 09 3200, 09 3300
