ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОКАТ СТАЛЬНОЙ ГОРЯЧЕКАТАНЫЙ ШЕСТИГРАННЫЙ

Сортамент

Hot-rolled hexagonal steel. Dimensions

ГОСТ 2879-88

(CT СЭВ 3897-82)

ОКП 093100; 093200; 093300

 Дата введения 01.01.90

1. Настоящий стандарт распространяется на прокат стальной горячекатаный шестигранного сечения диаметром вписанного круга аот 8 до 100 мм.

2. По точности прокатки прокат изготовляют:

• Б — повышенной точности;
• В — обычной точности.

3. Диаметры вписанного круга проката, предельные отклоненияпо ним, площадь поперечного сечения и масса 1 м длины должнысоответствовать указанным на чертеже и в табл. 1.

Таблица 1

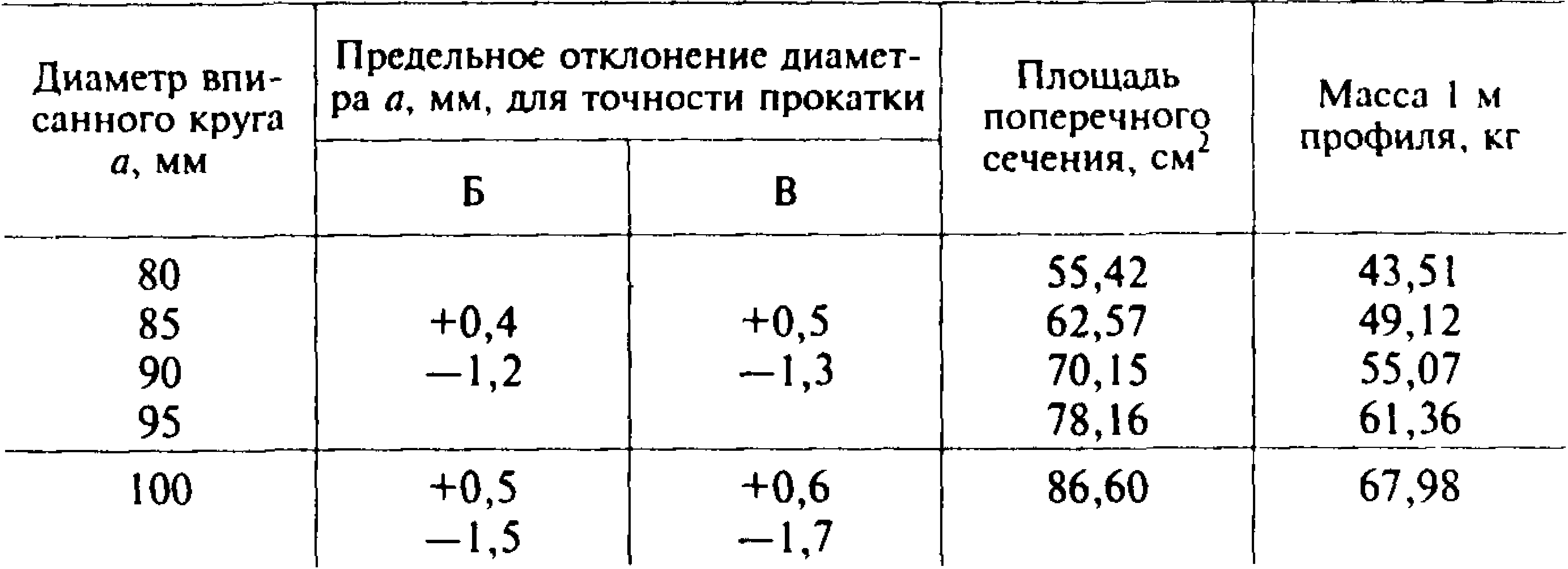

Продолжение таблицы 1

Примечания:

1. По требованию потребителя прокат изготовляют следующих размеров:23; 27; 29; 41; 43; 46; 53; 56; 57 с предельными отклонениями, указанными втаблице, по ближайшему меньшему размеру.
2. Площадь поперечного сечения и масса 1 м длины профиля вычисленыпо номинальным размерам. При вычислении массы I м длины прокатаплотность стали принята равной 7,85 г/см³. Масса 1 м длины прокатаявляется справочной.
3. По требованию потребителя прокат шестигранного сечения с диаметром вписанного круга 26; 27; 28; 29; 30 мм обычной точности прокатки изготовляют с предельными отклонениями ^+0,3_-0,7мм.
4. По согласованию изготовителя с потребителем прутки изготовляютразмером более 100 мм.

4. Прокат изготовляют в прутках. По согласованию изготовителяпотребителем прокат изготовляют в мотках.

5. Прокат изготовляют длиной от 2 до 6 м:

• мерной длины;
• кратной мерной длины;
• немерной длины.

По требованию потребителя прокат изготовляют длиной от 1,5 до 12 м.

6. Предельные отклонения по длине проката мерной или кратноймерной длины не должны превышать:

• +30 мм — при длине до 4 м;
• +50 мм — при длине св. 4 до 6 м;
• +70 мм — при длине свыше 6 м.

По требованию потребителя

• +40 мм — для проката длиной св. 4 до 7 м;
• +5 мм на каждый метр длины свыше 7 м.

7. Разность размеров между параллельными гранями (а) прокатав одном и том же сечении не должна превышать 75 % суммы предельных отклонений.

По требованию потребителя разность между гранями (а) в одном и том же сечении проката обычной точности не должна превышать70 % суммы предельных отклонений для проката размером до 32 ммвключительно.

8. Притупление углов для проката шестигранного сечения недолжно превышать значений, указанных в табл. 2.

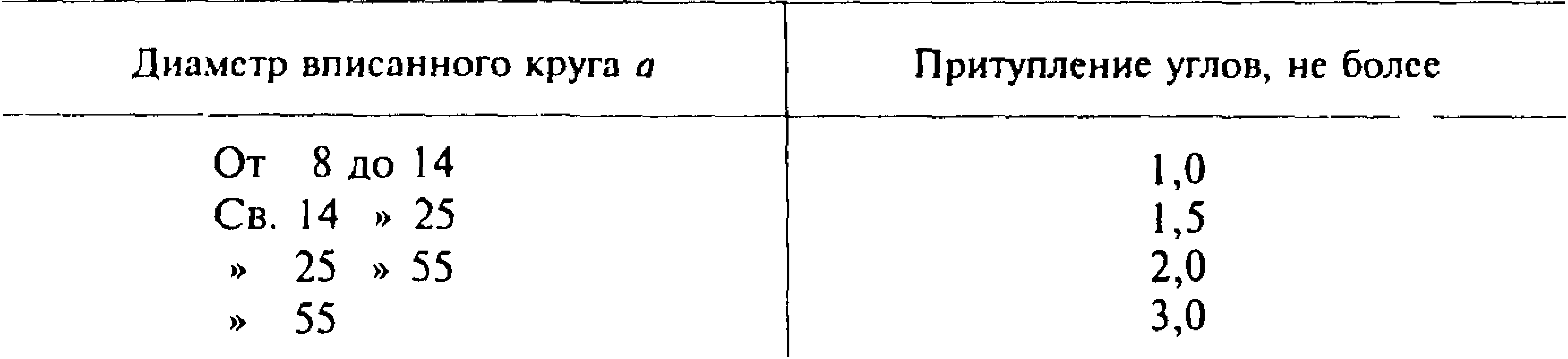

Таблица 2

По требованию потребителя притупление углов не должно превышать 1,0 мм для проката диаметром вписанного круга 15—20 мм включительно, от 26 до 30 мм включительно — не более 1,5 мм, от60—75 мм включительно — не более 2,5 мм.

9. Кривизна прутков шестигранного проката не должна превышать значений, указанных в табл. 3.

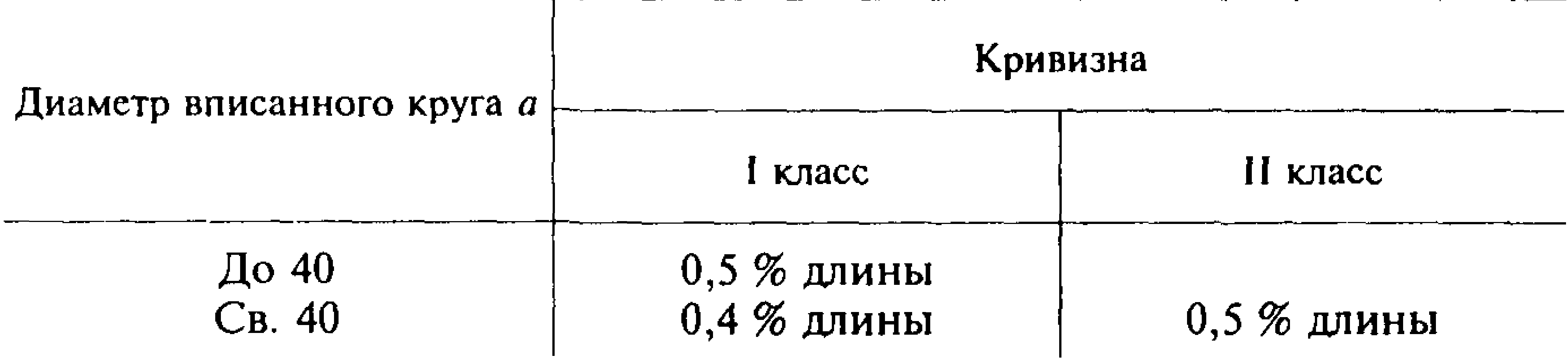

Таблица 3

10. По требованию потребителя кривизна прутков шестигранногопроката не должна превышать 0,2 % длины,

11. Кривизну проката измеряют на длине не менее 1 м на расстоянии не менее 150 мм от концов.

12. Скручивание шестигранного проката не должно превышатьпроизведения 4 град/м на длину профиля в метрах, но не более 24

град при диаметре вписанного круга до 14 мм и свыше 14 мм до 50 мм включительно — 3 град/м на длину профиля в метрах, но не более18 град, свыше 50 мм — 3 град/м на длину профиля в метрах, но неболее 15 град.

13. Размеры проката и притупление углов измеряют на расстоянии не менее 150 мм от конца прутка и не менее 1,5 м от конца моткапри массе до 250 кг и на расстоянии не менее 3,0 м при массе моткасвыше 250 кг.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР постандартам

РАЗРАБОТЧИКИ

С.И. Рудюк, канд. техн. наук; В.Ф. Коваленко, канд. техн. наук; Х.М. Сапрыгин, канд. техн. наук; В.А. Ена, канд. техн. наук;Г.И. Снимщикова (руководитель темы); Е.И. Булгаков:Ж.М. Роева, канд. эконом, наук; В.И. Краснова, И.Е. Паценко,канд. техн. наук; К.Ф. Перетятько

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госу-дарственного комитета СССР по стандартам от 29.06.88 № 2557

3. Стандарт полностью соответствует СТ СЭВ 3897—82

4. ВЗАМЕН ГОСТ 2879-69

5. Ограничение срока действия снято по Протоколу № 4—93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)

6. ПЕРЕИЗДАНИЕ. Март 1997 г.
