МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
Сортамент
Hot-rolled steel channels. Assortment
ГОСТ 8240-97
Дата введения 2002-01-01
1 Область применения
Настоящий стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50 до 400 мм и шириной полок от 32 до 115 м.
2 Основные параметры и размеры
2.1 По форме и размерам швеллеры изготовляют следующих серий:
У — с уклоном внутренних граней полок;
П — с параллельными гранями полок;
3 — экономичные с параллельными гранями полок;
Л — легкой серии с параллельными гранями полок;
С — специальные.
Условные обозначения величин, характеризующих свойства швеллера:
h — высота (швеллера);
b — ширина полки;
s — толщина стенки;
t— толщина полки;
R — радиус внутреннего закругления;
r— радиус закругления полки;
X0— расстояние от оси Y— Y до наружной грани стенки;
Δ — перекос полки;
ƒ — прогиб стенки по высоте сечения профиля;
F — площадь поперечного сечения;
I — момент инерции;
W— момент сопротивления;
i — радиус инерции;
Sx— статический момент полусечения.
2.2 Поперечное сечение швеллеров серий У, С должно соответствовать приведенному нарисунке 1, серий П, Э, Л — на рисунке 2.
2.3 Размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения дляосей должны соответствовать приведенным в таблицах 1—5.
2.3.1 Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, плотность стали принята равной 7,85 г/см3.
Таблица 1 — Швеллеры с уклоном внутренних граней полок
Таблица 2 — Швеллеры с параллельными гранями полок
Таблица 3 — Швеллеры экономичные с параллельными гранями полок
Таблица 4 — Швеллеры легкой серии с параллельными гранями полок
Таблица 5 — Швеллеры специальные
2.3.2 Значения радиусов закругления, уклона внутренних граней полок, указанных на рисунках 1 и 2 и приведенных в таблицах 1—5, используют для построения калибров и на профиле неконтролируют.
2.4 Форма швеллера и предельные отклонения по размерам должны соответствовать приведенным на рисунке 3 и в таблице 6.
2.4.1 Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4 % до 10 %.
По соглашению потребителя с изготовителем уклон внутренних граней полок не должен превышать 8 % при h < 300 мм и 5 % при h > 300 мм.
2.5 Притупление прямых углов швеллеров до № 20 не должно превышать 2,5 мм, свыше№ 20—3,5 мм. Притупление внешних углов не контролируют.
2.6 Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем —длиной свыше 12 м:
- мерной длины;
- мерной длины с немерной в количестве не более 5 % массы партии;
- кратной мерной длины;
- кратной мерной длины с немерной в количестве не более 5 % массы партии;
- немерной длины;
- ограниченной длины в пределах немерной.

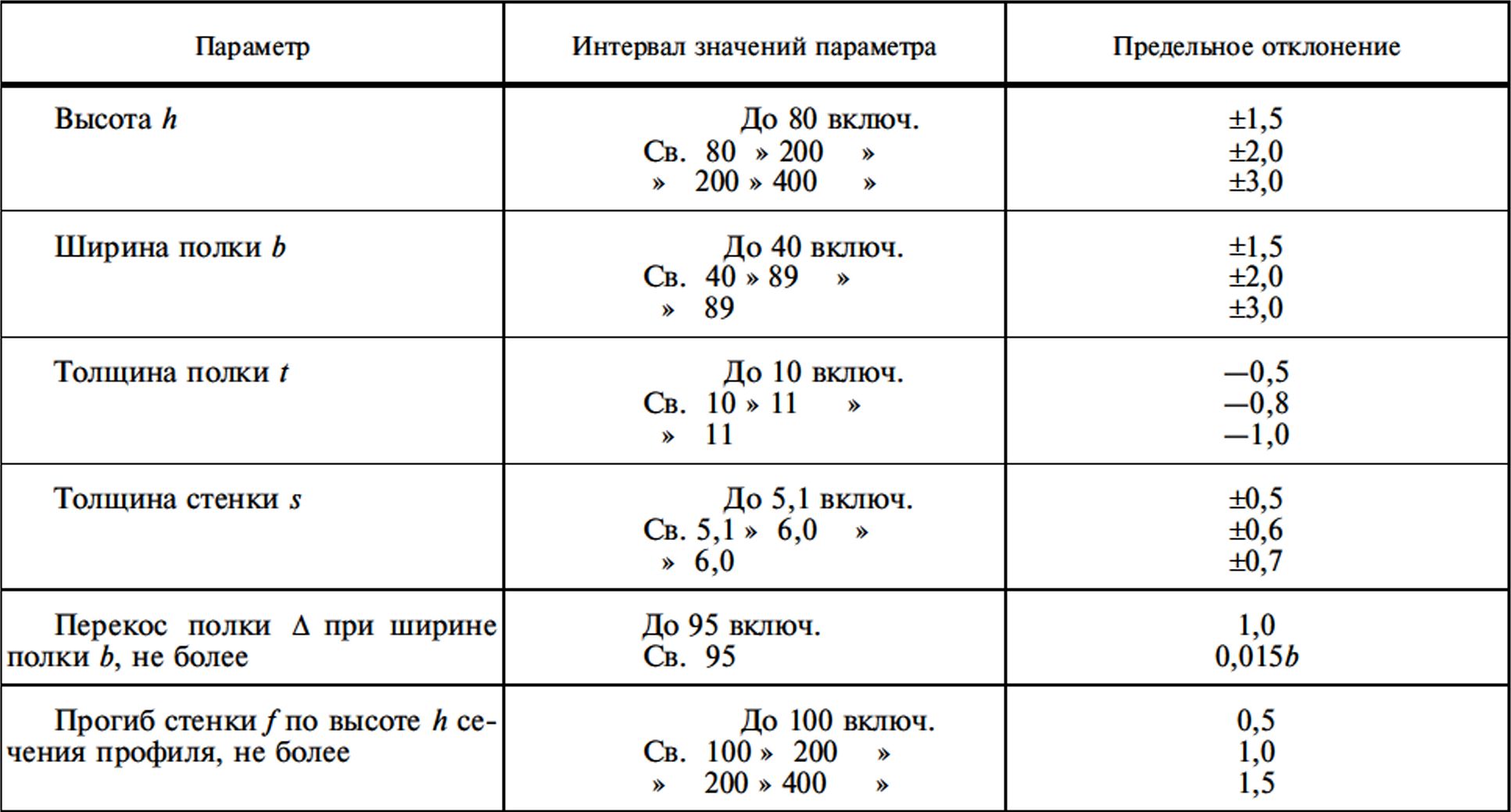

Таблица 6 — Предельные отклонения параметров
В миллиметрах
Примечания
- Для швеллеров серии Л прогиб стенки не должен превышать 0,15s.
- Для швеллеров серий У и П предельные отклонения по толщине стенки не контролируют.
- Перекос полки А и прогиб стенки / швеллера измеряют, как показано на рисунке 3.
2.7 Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должныпревышать:
при длине от 2 до 8 м включ. — до +40 мм; о о св. 8 м — до + [40 + 5(l — 8)] мм, но не более 100 мм,где l — длина швеллера, м.
2.8 Швеллеры должны быть обрезаны. Косина реза не должна выводить длину швеллеров запредельные отклонения по длине.
Длина отдельного швеллера — это наибольшая длина условно вырезанной штанги с торцами, перпендикулярными к продольной оси.
2.9 Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать0,2 % длины; по соглашению изготовителя с потребителем — до 0,15 % длины.
2.10 Предельные отклонения по массе не должны превышать ±4 % для партии и ±6 % для отдельного швеллера.
Отклонение от массы — это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц 1—5.
При расчете массы партии к метражу швеллеров мерной или кратной мерной длины прибавляют 0,5 от суммы предельных отклонений по длине швеллеров в партии.
2.11 Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 ммот торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки — у торца профиля.
