МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГНУТЫЕ НЕРАВНОПОЛОЧНЫЕ
Сортамент
Steel roll-formed unequal channels. Dimensions
ГОСТ 8281-80
ОКП 11 2120
Дата введения 01.01.81
1. Настоящий стандарт распространяется на стальные гнутые неравнополочные швеллеры,изготовляемые на профилегибочных станах из горячекатаной рулонной углеродистой обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали.
Показатели технического уровня, установленные настоящим стандартом, предусмотрены для высшей и первой категорий качества.
2. По точности прокатки швеллеры изготовляют:
- высокой точности — А;
- повышенной точности — Б;
- обычной точности — В.
Требования высокой и повышенной точности профилирования соответствуют высшей категории качества.
1, 2. (Измененная редакция, Изм. № 2).
3. Поперечное сечение швеллеров должно соответствовать указанному на чертеже.
Обозначения к чертежу и табл. 1 и 2:
h— высота стенки;
b— ширина большей полки;
b1 — ширина меньшей полки;
s — толщина швеллера;
R и R1 — радиусы кривизны;
I — момент инерции;
i — радиус инерции;
W— момент сопротивления;
y0 — расстояние от центра тяжести до наружной грани большой полки;
х0 — расстояние от центра тяжести до наружной грани стенки;
α — угол наклона главной оси;
— отношение расчетной высоты стенки к толщине;
— отношение расчетного свеса большей полки к толщине;
— отношение расчетного свеса меньшей полки к толщине
4. Размеры швеллеров, площадь поперечного сечения, справочные значения величин для осейи масса 1 м швеллера должны соответствовать:
- для швеллеров из углеродистой кипящей и полуспокойной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2) — указанным в табл. 1;
- для швеллеров из углеродистой спокойной и низколегированной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2) — указанным в табл. 2.

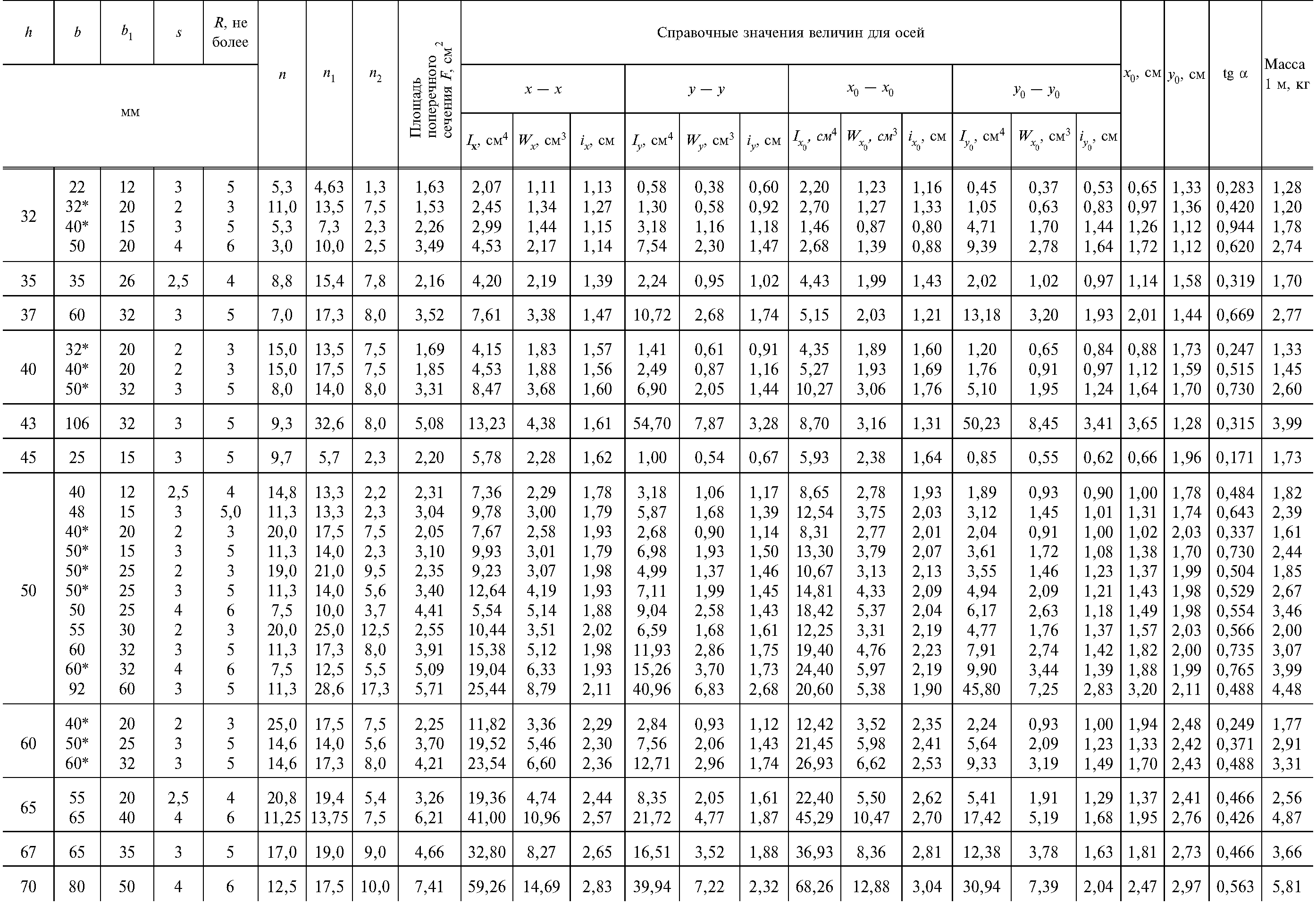

Таблица 1
Продолжение табл. 1

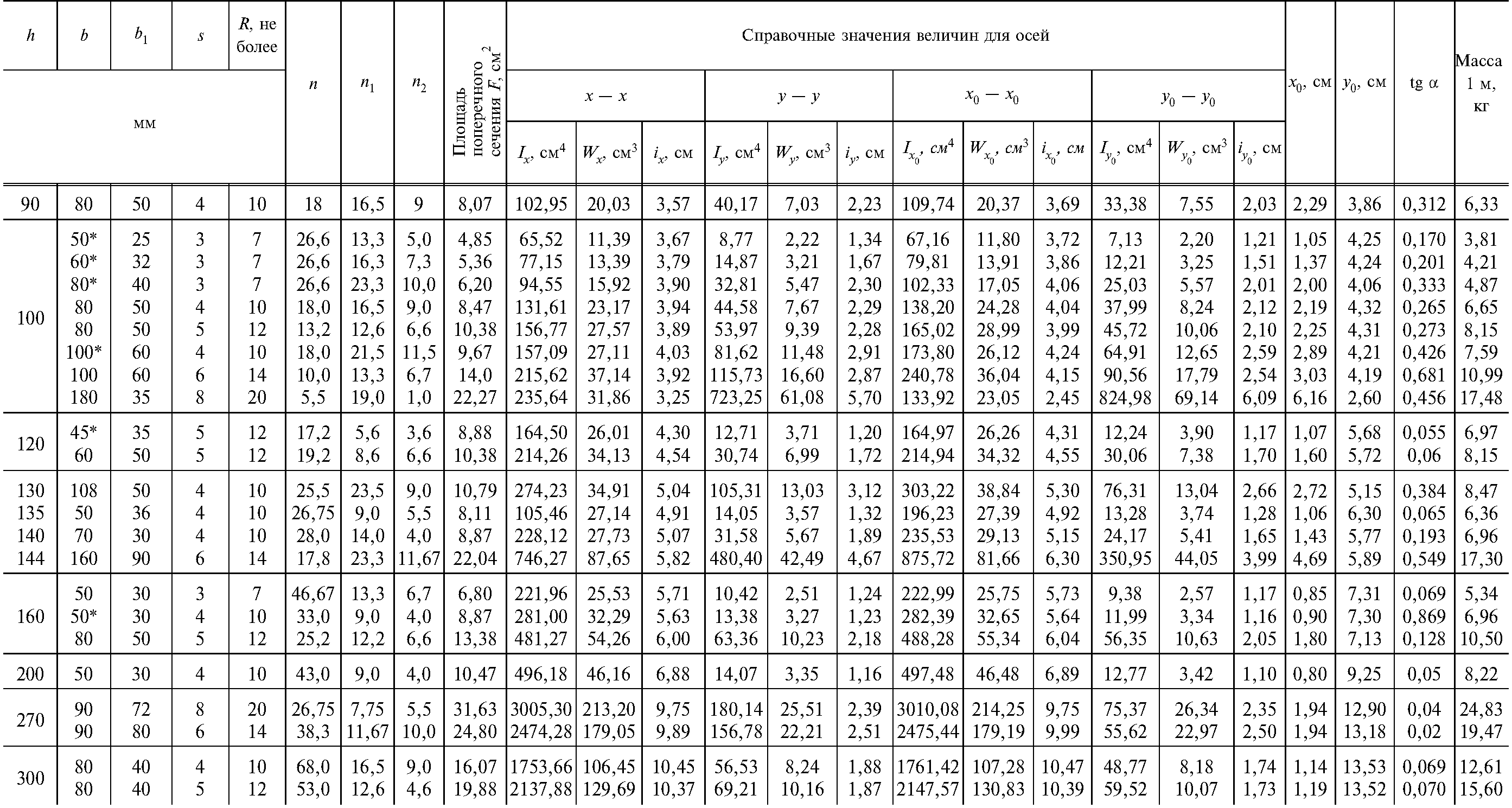

Таблица 2
Продолжение табл. 2
Примечания к табл. 1 и 2:
- Швеллеры, обозначенные звездочкой, изготовляются по требованию потребителя.
- Приведенные в таблицах площадь поперечного сечения и справочные значения величин вычислены по номинальным размерам. При вычислениимассы 1 м швеллера плотность стали принята равной 7,85 г/см3.
- R1 = R + 2.
- По требованию потребителя допускается изготовление швеллеров с радиусами кривизны меньше указанных в табл. 1 и 2.
(Измененная редакция, Изм. № 1, 2).
5. Предельные отклонения по высоте швеллера не должны превышать указанных в табл. 3.
Таблица 3
6. Предельные отклонения по ширине полок не должны превышать указанных в табл. 4.5,6. (Измененная редакция, Изм. № 2).

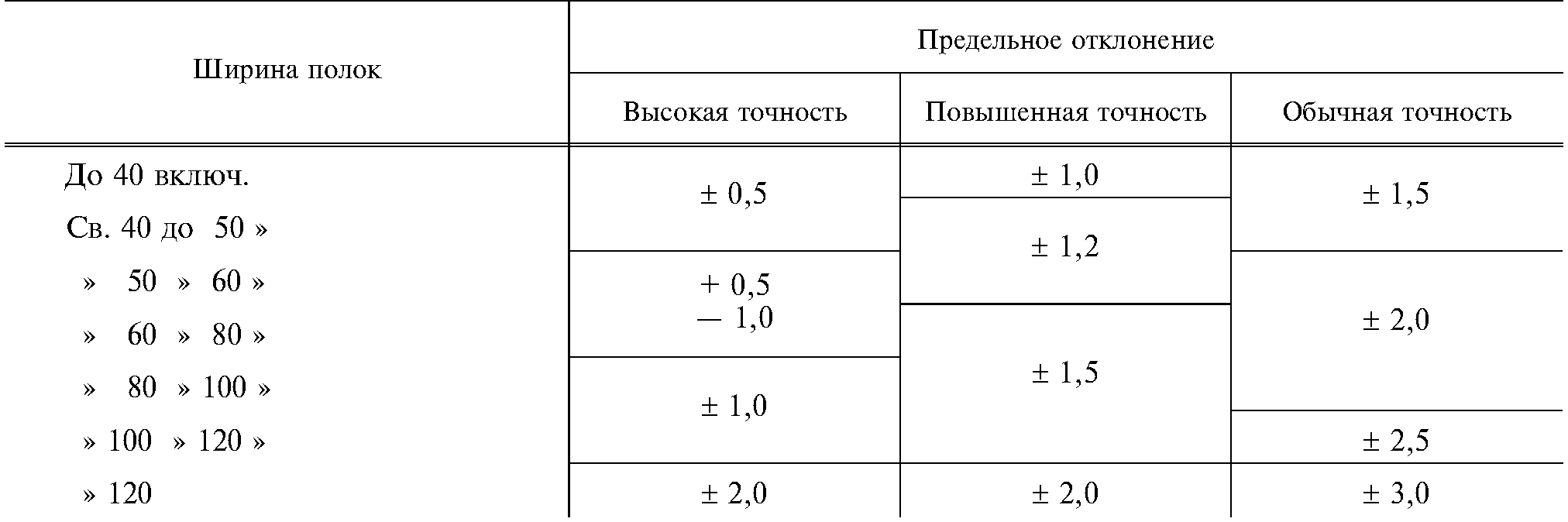

Таблица 4
7. Предельные отклонения по толщине неравнополочных швеллеров должны соответствоватьпредельным отклонениям толщины заготовки шириной 1000—2000 мм нормальной точности прокатки Б, приведенным в ГОСТ 19903. Допускается изготовление швеллеров из заготовки повышенной точности прокатки А.
Предельные отклонения по толщине не распространяются на места изгиба.
8. Предельные отклонения от угла 90° не должны превышать для обычной и повышеннойточности:
- ± 1°30' — при ширине полки до 100 мм;
- ± 1° — при ширине полки свыше 100 мм;
- ± 1° — для высокой точности.
9. Швеллеры в соответствии с заказом изготовляют длиной от4до11,8м:
- - мерной длины;
- - мерной длины с немерными отрезками в количестве не более 7 % массы партии;
- - кратной мерной длины;
- - кратной мерной длины с немерными отрезками в количестве не более 7 % массы партии;
- - немерной длины.
Немерными отрезками считают швеллеры длиной не менее 3 м.
По требованию потребителя швеллеры изготовляют ограниченной длины в пределах немерной.
10. Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должныпревышать:
- + 40 мм — для швеллеров длиной до 6 м;
- + 80 мм — для швеллеров длиной свыше 6 м.
Для профилей высокой точности профилирования предельные отклонения не должны превышать:
- + 30 мм для профилей длиной добм и
- + 5 мм на каждый метр для швеллеров длиной свыше 6 м.
9, 10. (Измененная редакция, Изм. № 1).
11. Скручивание швеллеров вокруг продольной оси обычной и повышенной точности прокатки не должно превышать произведения 1° на длину швеллера в метрах, но не более 10°, высокойточности — произведения 0,5° на длину швеллера в метрах.
12. Кривизна швеллеров обычной и повышенной точности не должна превышать 0,1% длины,высокой точности — 0,05 % длины.
13. Волнистость полок не должна превышать 2 мм на 1 м.
Минимальная длина волны 500 мм.
14. Высота стенки и ширина полок контролируются в плоскости, параллельной стенке илиполке на расстоянии внешнего радиуса кривизны (5 + s).
15. Определение размеров поперечного сечения, а также скручивания и кривизны швеллеровобычной точности прокатки проводят на расстоянии 300 мм от торцов, повышенной точности —200 мм и высокой — 150 мм.
16. Марки стали и технические требования — по ГОСТ 11474.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР постандартам от 12.03.80 № 1134
3. ВЗАМЕН ГОСТ 8281-69

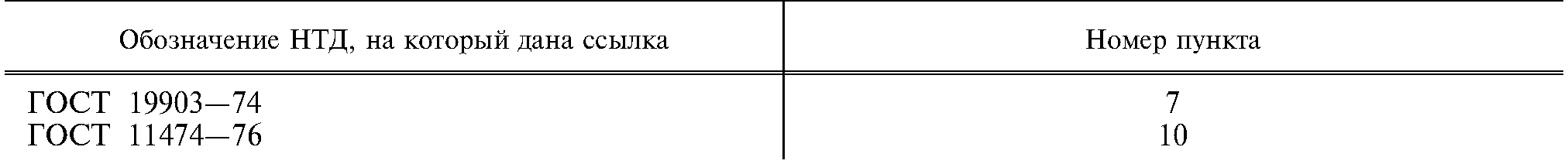

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия снято по протоколу № 5—94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12—84)
6. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в июле 1985 г., октябре 1987 г. (ИУС 11—85,1—88)
| Купить швеллер гнутый ГОСТ 8281-80 |
