ГОСТ 14637-89

Купить лист ГОСТ 14637-89

Скачать





МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОКАТ ТОЛСТОЛИСТОВОЙ ИЗ УГЛЕРОДИСТОЙ СТАЛИ ОБЫКНОВЕННОГО КАЧЕСТВА

Технические условия

Rolled plate from carbon steel of general quality. Specifications

ГОСТ 14637-89

(ИСО 4995-78)

МКС 77.140.50

ОКП 09 7100

Дата введения 01.01.91

Настоящий стандарт распространяется на толстолистовой горячекатаный прокат из углеродистой стали обыкновенного качества, изготовляемый шириной 500 мм и более, толщиной от 4 до 160 мм включительно.

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Прокат изготовляют в виде листов и рулонов из стали марок Ст0, Ст2кп, Ст2пс, Ст2сп,СтЗкп, СтЗпс, СтЗсп, СтЗГпс, СтЗГсп, Ст4пс, Ст4сп, Ст5пс, Ст5сп, Ст5Гпс по ГОСТ 380.

1.2. В зависимости от нормируемых характеристик прокат подразделяют на категории: 1, 2, 3, 4, 5, 6.

Для обозначения категории к обозначению марки добавляют номер категории, например:

Ст3пс1, Ст4сп3.

Категорию проката потребитель указывает в заказе. При отсутствии указания категорию выбирает предприятие-изготовитель.

1.3. Прокат изготовляют толщиной:

• 4—160 мм — листы;
• 4—12 мм — рулоны.

В части остальных требований к сортаменту прокат должен соответствовать ГОСТ 19903.

1.4. Примеры условных обозначений приведены в приложении.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. X а р а к т е р и с т и к и

2.1.1. Прокат изготовляют из стали с химическим составом, соответствующим ГОСТ 380.

Предельные отклонения по химическому составу в готовом прокате от плавочного анализа ковшовой пробы не должны превышать допускаемые ГОСТ 380.

2.1.2. Для проката толщиной до 10 мм включительно из стали марок СтЗкп, СтЗпс, СтЗспдопускается снижение нижнего предела массовой доли одного из элементов — углерода на0,04 % абс., марганца — на 0,1 % абс. при обеспечении механических свойств, установленных дляуказанных марок стали.

По требованию потребителя массовая доля кислоторастворимого алюминия в прокате категории 2 толщиной до 5 мм из стали марки СтЗсп, раскисленной алюминием, должна быть не менее 0,02 %.

Массовая доля кремния в прокате категорий 2—6 толщиной до 8 мм включительно, изготовленном из стали марок Ст2пс и СтЗпс, раскисленной не содержащими кремния раскислителями, допускается менее 0,05 % при соблюдении остальных норм и требований к прокату.

(Измененная редакция, Изм. № 1).

2.1.3. По требованию потребителя массовая доля серы в прокате категорий 1—5 из стали всехмарок, кроме Ст0, не должна превышать 0,040 %, фосфора — 0,0З0 %; в прокате категории 6массовая доля каждого из этих элементов не должна превышать 0,025 %.

2.1.4. В прокате, предназначенном для сварных конструкций, массовая доля углерода не должна превышать 0,22 %.

2.1.5. Категории проката в зависимости от нормируемых характеристик приведены в табл. 1.

Т а б л и ц а 1

П р и м е ч а н и я:

1. Знак «+» означает, что характеристику нормируют, знак «—» — не нормируют.

2. Для проката из стали марки Ст0 предел текучести и ударная вязкость не нормируются.

3. Прокат категорий 2 и 3 из стали марок СтЗпс и СтЗсп толщиной 5 мм и более, кроме проката,предназначенного для передела на трубы, изготовляют по согласованию изготовителя с потребителем.

4. Для проката категории 5, предназначенного для передела на трубы, нормируют KCU при температуре минус 20 °С и один из двух других показателей ударной вязкости: KCU после механического старения илиKCV при температуре плюс 20 °С.

2.1.6. Прокат категорий 1—5 изготовляют в горячекатаном состоянии, категории 6 — в упрочненном состоянии.

Для обеспечения требуемых свойств проката всех категорий может применяться термическая обработка.

Допускается изготовление проката категорий 1—5 в упрочненном с прокатного нагрева состоянии или после контролируемой прокатки.

2.1.7. Механические свойства горячекатаного проката при испытании на растяжение и изгибдолжны соответствовать нормам, приведенным в табл. 2.

Т а б л и ц а 2

2.1.7.1. Допускается превышение верхнего предела временного сопротивления не более чем на50 Н/мм² (5 кгс/мм²) по сравнению с приведенными в табл. 2 при соблюдении остальных норм, апо согласованию изготовителя с потребителем — без ограничения верхнего предела.

2.1.7.2. По согласованию изготовителя с потребителем значение предела текучести прокататолщиной более 20 мм допускается на 10 Н/мм² (1 кгс/мм²) ниже по сравнению с приведенными втабл. 2.

2.1.7.3. Допускается снижение относительного удлинения на 1 % абс. для проката толщинойболее 8 мм и на каждый миллиметр уменьшения толщины для проката толщиной 8 мм и менее.

2.1.8. Нормы ударной вязкости KCU горячекатаного проката категорий 3—5 должны соответствовать приведенным в табл. 3.

Т а б л и ц а 3

П р и м е ч а н и е. По согласованию потребителя с изготовителем нормы ударной вязкости устанавливают для толщины 4—9 мм, соответствующие значениям для толщины 5—9 мм.

2.1.9. Механические свойства упрочненного проката при испытаниях на растяжение, изгиб допараллельности сторон и нормы ударной вязкости KCU должны соответствовать приведенным втабл. 4.

Т а б л и ц а 4

П р и м е ч а н и е. Для проката категорий 1 и 2 ударную вязкость не нормируют.

2.1.5—2.1.9. (Измененная редакция, Изм. № 1).

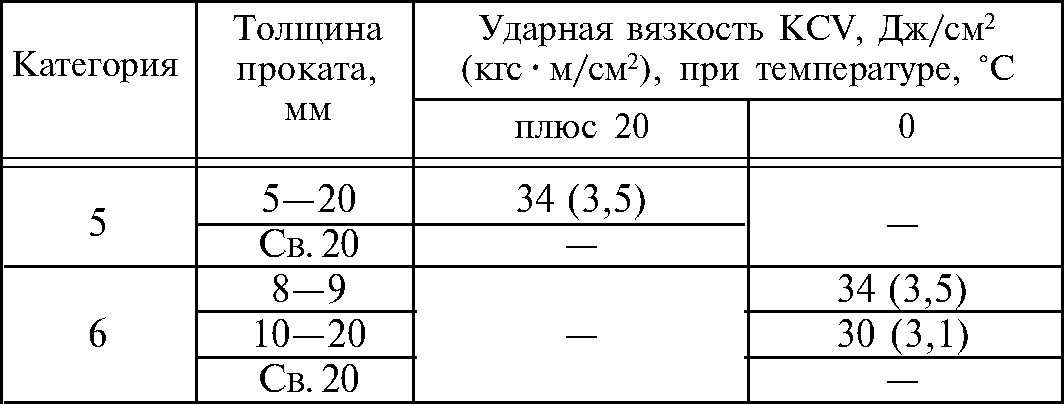

2.1.10. Нормы ударной вязкости KCV проката категорий 5 и 6 должны соответствовать приведенным в табл. 5.

2.1.11. Прокат из стали марки СтЗкп категории 3 изготовляют по согласованию изготовителя с потребителем, при этом нормыударной вязкости при плюс 20 °С принимаютсогласно табл. 3 для стали марок Ст3пс иСт3сп.

2.1.12. На поверхности проката не должно быть рванин, сквозных разрывов, раскатанных пригара и корочек, а также пузырей-вздутий, гармошки, трещин, плен, загрязнений и вкатанной окалины. Допускаются дефекты (рябизна, риски и другие местные дефекты), не выводящие прокат за предельные размеры.

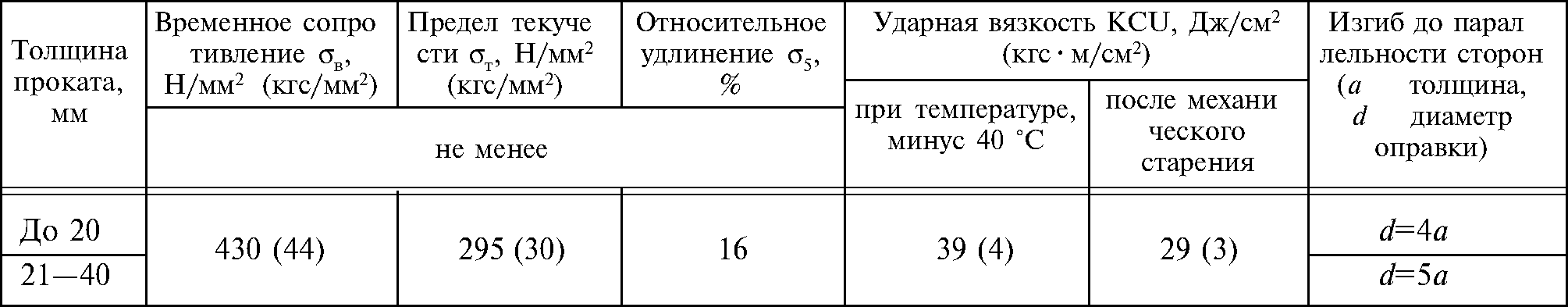

Т а б л и ц а 5

П р и м е ч а н и е. Нормы ударной вязкости проката толщиной более 20 мм устанавливают с 01.01.94. Определение значений изготовитель проводит на каждой 20-йпартии для набора статистических данных._

2.1.13. Устранение поверхностных дефектов проката всех толщин, изготовляемого на толстолистовых станах, производят зачисткой. Допускается зачищенные участки проката толщиной более10 мм заваривать.

Зачистку производят абразивным инструментом или способами, не вызывающими изменений свойств проката.

По требованию потребителя заварка дефектов не допускается.

2.1.14. При удалении дефектов поверхности проката зачисткой допускается уменьшение толщины не более 5 % номинальной сверх минусового предельного отклонения, но не более 3 мм, приэтом площадь отдельного зачищенного участка поверхности проката не должна быть более 100 см²,суммарная площадь всех зачищенных участков на одном листе — не более 2 % его площади.

2.1.15. При совпадении мест зачистки на обеих сторонах проката допускаемую глубину зачистки определяют как сумму глубины зачисток на каждой стороне проката, которая не превышаетпредельного отклонения по толщине.

2.1.16. Поверхность зачищенного участка, не предназначенного под заварку, не должна иметьострых кромок.

2.1.17. По требованию потребителя зачистка дефектов на глубину, выводящую толщину проката за предельные размеры, не допускается.

2.1.18. Глубина зачистки под заварку проката толщиной до 120 мм не должна превышать 25 %фактической толщины, проката больших толщин — не более 30 мм.

2.1.19. Наплавленная зона должна перекрывать зачищенный участок не менее чем на 5 мм поконтуру и после зачистки не выводить толщину проката за предельные размеры.

Площадь отдельного заваренного участка поверхности проката не должна быть более 25 см², суммарная площадь на одном листе — не более 1 % его площади.

2.1.20. На обрезанных кромках проката не должно быть расслоений, трещин и рванин, а такжевыводящих за предельные размеры по ширине и длине:

- волосовин и трещин напряжения глубиной более 2 мм и длиной более 25 мм;

- зазубрин глубиной более 2 мм для проката толщиной до 20 мм и 3 мм — проката большихтолщин.

На кромках проката не должно быть заусенцев высотой более 2 мм.

2.1.21. Смятие и подгиб кромок после обрезки не должны выводить прокат за предельныеотклонения от плоскостности по ГОСТ 19903.

2.1.22. На обжатых кромках не должно быть расслоений, рванин, трещин, пузырей-вздутий,плен, загрязнений, вкатанной окалины, волосовин и рисок, выводящих прокат за предельныеразмеры по ширине.

2.1.23. Глубина дефектов на необрезанной кромке листа или рулона не должна превышатьполовины предельного отклонения по ширине и не выводить ширину проката за номинальныйразмер.

2.1.24. Нормы сплошности листов — в соответствии с классами 01, 2 и 3 по ГОСТ 22727.

Контроль прикромочной зоны проводят по требованию потребителя.

2.1.25. По требованию потребителя поверхность проката должна быть очищена от окалины исмазана нейтральным маслом или другим нейтральным консервирующим материалом.

2.1.26. Прокат в рулонах не должен иметь:

- загнутых более чем на 90° боковых кромок;

- скрученных и смятых концов;

- концов неполной ширины по длине, превышающей ширину.

По требованию потребителя концы неполной ширины должны быть обрезаны.

2.1.27. Изготовление составных рулонов, предназначенных для изготовления труб, в том числесо сваркой частей, не допускается.

2.2. Маркировка проката — по ГОСТ 7566 со следующим дополнением.

При маркировке наносят условный номер марки стали (без букв Ст).

Цвет маркировки проката, за исключением категории 6, — в соответствии с ГОСТ 380, категории 6 — красный с желтым.

2.2.1. Транспортная маркировка — по ГОСТ 14192.

2.3. Упаковка проката — по ГОСТ 7566.

2.3.1. Упаковка проката для районов Крайнего Севера и приравненных к ним местностей — поГОСТ 15846.

3. ПРИЕМКА

3.1. Приемка проката — по ГОСТ 7566 со следующими дополнениями.

Прокат принимают партиями. Партия проката, изготовленного из слябов, полученных на машинах непрерывного литья заготовок, должна состоять из проката одной марки стали, одной толщины, одного режима термической или упрочняющей обработки; партия проката из слитков, кроме того, — из одной плавки-ковша.

Размер партии проката из слябов, полученных на машинах непрерывного литья заготовок методом «плавка на плавку», не должен превышать 350 т, а из слябов, полученных отдельнымиплавками, — массы плавки.

Партия проката, кроме проката из стали марки Ст0, должна состоять из листов и рулонов одной плавки.

Для проката из стали марки Ст0 число плавок в партии не ограничивают.

Для проката с гарантией свариваемости дополнительно указывают обозначение — св.

(Измененная редакция, Изм. № 1).

3.2. Каждую партию сопровождают документом о качестве по ГОСТ 7566 с дополнительнымуказанием:

• категории проката;
• вида и режима обработки — термической или упрочняющей (при проведении);
• точности проката — по толщине, плоскостности, серповидности;
• характера кромок;
• качества поверхности, в том числе наличия исправлений поверхностных дефектов заваркой;
• результатов неразрушающего контроля сплошности;
• результатов испытаний на ударный изгиб на образцах с концентратором вида V.

3.3. Для проверки химического состава готового проката объем выборки — по ГОСТ 7565.

3.4. Контроль химического состава готового проката у изготовителя допускается не проводитьпри обеспечении установленных норм по результатам анализа ковшовой пробы.

3.5. Объем выборки для проверки качества по пп. 2.1.7—2.1.11 должен соответствовать табл. 6.

3.6. Допускается по согласованию изготовителя с потребителем у изготовителя определение ударной вязкости на образцах сконцентратором вида V проводить периодически на каждой 20-й партии.

3.7. Контроль качества поверхности проводят на всех листах и рулонах партии.

Для контроля размеров отбирают от партии 10 %, но не менее 5 шт. листов, рулонов — не менее 2 шт.

3.8. По согласованию изготовителя с потребителем проводят контроль сплошности проката.Контроль проводят на всех листах партии или выборочно. При выборочном контроле объем выборки— 10 % листов, но не менее 5 шт.

Сплошность проката в рулонах, а также листов, полученных резкой рулона, не контролируют.

3.9. При получении неудовлетворительных результатов проверки хотя бы по одному показателю, повторную проверку проводят на выборке, отобранной в соответствии с ГОСТ 7566.

При получении неудовлетворительных результатов при периодических испытаниях их переводят в приемосдаточные до получения положительных результатов на трех партиях подряд.

Результаты повторных испытаний распространяют на всю партию.

При получении неудовлетворительных результатов испытаний при выборочном ультразвуковом контроле изготовитель проводит испытания на каждом листе партии.

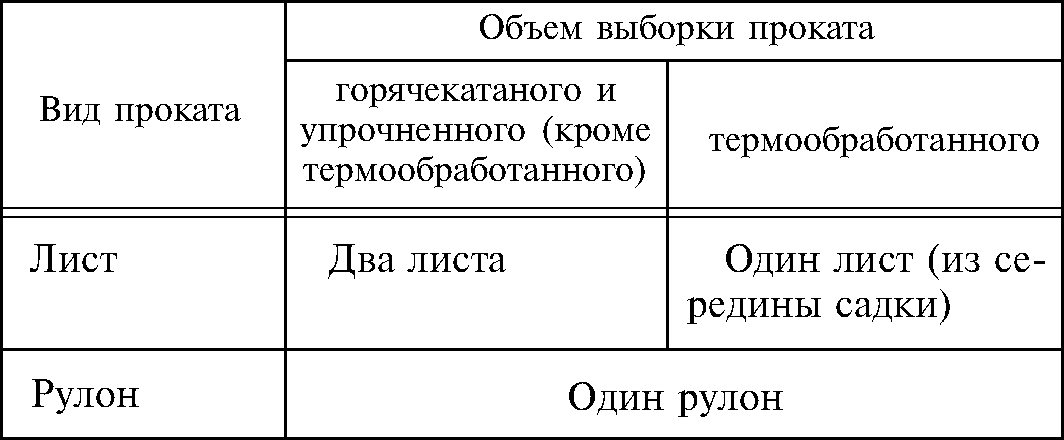

Т а б л и ц а 6

П р и м е ч а н и е. Для листов, получаемых резкой рулона, отбирают один лист.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Для проверки химического состава пробы отбирают по ГОСТ 7565.

Химический анализ проводят по ГОСТ 22536.0 - ГОСТ 22536.11, ГОСТ 27809, ГОСТ 17745 или другим методам, обеспечивающим необходимую точность анализа.

При возникновении разногласий применяют методы, установленные настоящим стандартом.

4.2. Для проведения механических и технологических испытаний от единицы проката (пп. 3.5 и3.6) отбирают образцы по ГОСТ 7564:

• один образец — для испытаний на растяжение;
• три образца — для испытаний на ударный изгиб с концентратором вида U;
• три образца — для испытаний на ударный изгиб с концентратором вида V;
• один образец — для испытания на изгиб.

Образцы для испытаний листов и рулонов, кроме образцов для испытаний на ударный изгиб типов 11 и 13, вырезают поперек направления прокатки, образцы для испытаний на ударный изгибтипов 11 и 13 — вдоль направления прокатки.

При изготовлении образцов для испытаний на ударный изгиб одну из граней образца, соответствующую поверхности прокатки, оставляют необработанной.

4.3. Испытания на растяжение проводят по ГОСТ 1497.

4.4. Испытания на ударный изгиб проводят по ГОСТ 9454.

Для проката толщиной 4—9 мм — на образцах типа 3 или 13, толщиной 10 мм и более — типа I или II. Для проката толщиной 4—10 мм, изготовленного с отклонением на минусовый допуск,ударную вязкость определяют на образцах толщиной, равной толщине проката.

4.5. Испытания на ударный изгиб после механического старения проводят по ГОСТ 7268.

4.6. Испытание на изгиб проводят по ГОСТ 14019.

4.7. При испытании проката на ударный изгиб не допускается снижение значений ударнойвязкости на одном образце более чем на 30 %, при этом среднее значение должно быть не нижеустановленных норм.

4.8. Допускается применение неразрушающих, в том числе статистических методов контроляпроката при обеспечении точности и достоверности не ниже достигаемых методами, предусмотренными настоящим стандартом.

При разногласиях в оценке качества проката и при периодических испытаниях применяют методы контроля, предусмотренные настоящим стандартом.

(Измененная редакция, Изм. № 1).

4.9. Контроль сплошности листов — по ГОСТ 22727.

Вид сканирования (сплошное или дискретное линейное) устанавливает изготовитель.

Глубина прикромочной зоны при контроле максимально допустимой протяженности несплошностей должна быть не менее 50 мм.

4.10. Качество поверхности проката контролируют визуально без применения увеличительныхприборов. Расслоение контролируют осмотром кромок.

4.11. Для контроля линейных размеров проката применяют универсальные или специальныеизмерительные приборы и инструмент.

Специальные средства измерения — калибры и шаблоны — должны быть аттестованы в установленном порядке.

Точность применяемых средств измерений должна обеспечивать воспроизведение размеров и предельных отклонений проката, установленных ГОСТ 19903, а в части измерения дефектов —настоящим стандартом.

Отклонения формы проката контролируют по ГОСТ 26877.

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Транспортирование и хранение должны соответствовать требованиям ГОСТ 7566 со следующим дополнением.

При отгрузке более двух грузовых мест в адрес одного потребителя следует укрупнять грузовые места в соответствии с требованиями ГОСТ 26663.

ПРИЛОЖЕНИЕ

Обязательное

ПРИМЕРЫ УСЛОВНЫХ ОБОЗНАЧЕНИЙ ПРОКАТА

Схема условного обозначения

П р и м е ч а н и е. Параметры и характеристики проката, приведенные в схеме, если они не указаны в заказе, устанавливаются изготовителем и в обозначении не приводятся.

П р и м е р ы у с л о в н ы х о б о з н а ч е н и й:

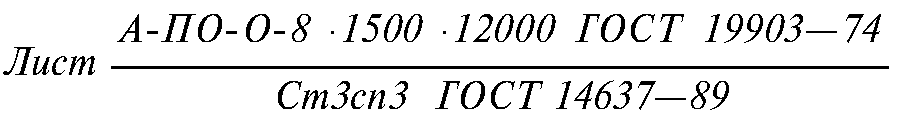

Лист повышенной точности (А), особо высокой плоскостности (ПО), с обрезанной кромкой (О), размерами 8 1500 12000 мм по ГОСТ 19903—74, из стали марки СтЗсп, категории 3 по ГОСТ 14637—89:

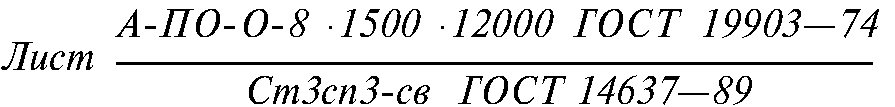

То же, с гарантией свариваемости:

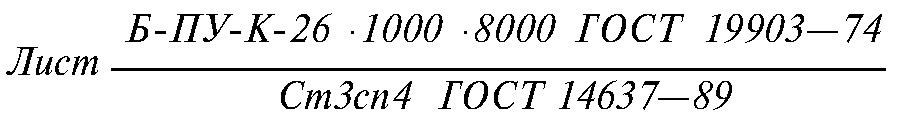

Лист нормальной точности (Б), улучшенной плоскостности (ПУ), с обжатой кромкой (К), размерами 26 1000-8000 мм по ГОСТ 19903—74, из стали марки СтЗсп, категории 4 по ГОСТ 14637—89:

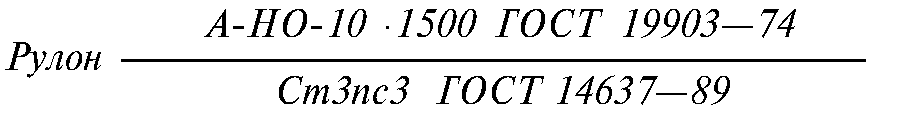

Рулон повышенной точности (А), с необрезанной кромкой (НО), размерами 10-1500 мм по ГОСТ 19903—74, из стали марки Ст3пс, категории 3 по ГОСТ 14637—89:

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР поуправлению качеством продукции и стандартам от 22.12.89 № 4023

3. ВЗАМЕН ГОСТ 14637—79, ГОСТ 380—71 в части требований к толстолистовому прокату

4. Стандарт соответствует международному стандарту ИСО 4995—78 в части проката толщиной до6 мм включ.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срока действия снято по протоколу № 5—94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12—94)

7. ИЗДАНИЕ с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 5—91)
