МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЛИСТЫ СТАЛЬНЫЕ С РОМБИЧЕСКИМ И ЧЕЧЕВИЧНЫМ РИФЛЕНИЕМ

Технические условия

Corrugated steel rhombic and lentil form sheets. Specifications

ГОСТ 8568-77

ОКП 09 7000

Дата введения 01.01.78

Настоящий стандарт распространяется на стальные горячекатаные с односторонним ромбическим и чечевичным рифлением листы общего назначения.

(Измененная редакция, Изм. № 4).

1. СОРТАМЕНТ

1.1а. Листовой прокат по толщине изготовляют: высокой точности — А,нормальной точности — В.

(Введен дополнительно, Изм. № 4).

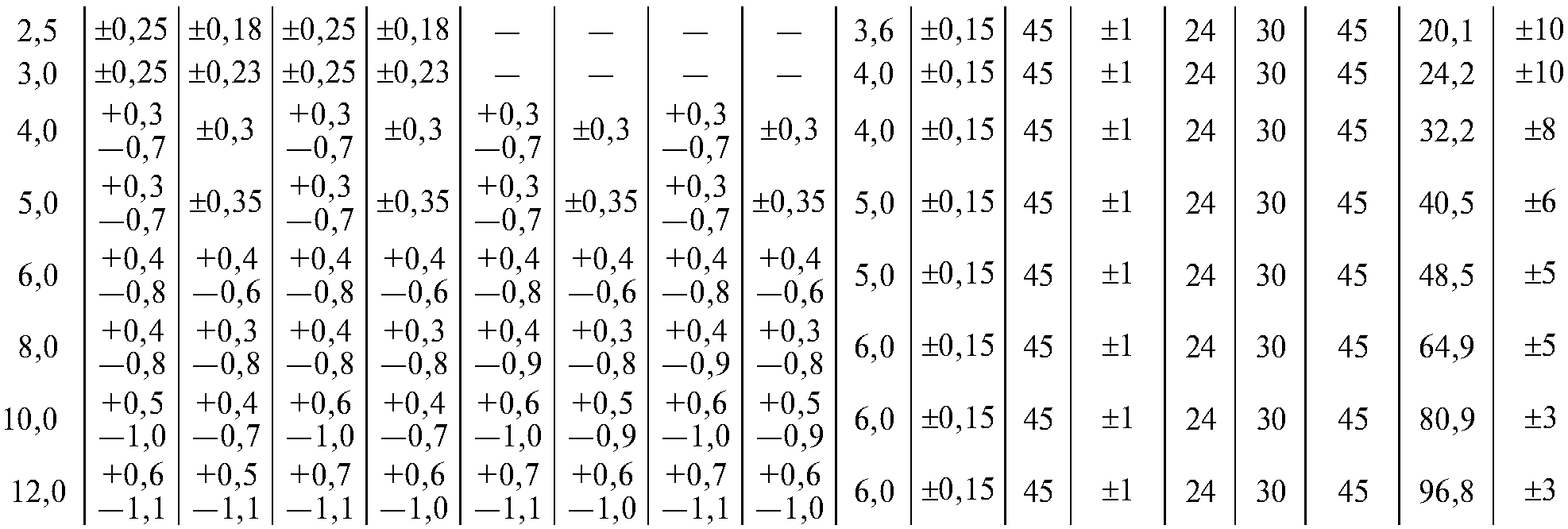

1.1. Форма, размеры, предельные отклонения и масса 1 м² листа с ромбическим и чечевичнымрифлением должны соответствовать указанным на черт. 1, 2 и в таблице.

Ромбическое рифление

Чечевичное рифление

Примечания:

1. Толщину листов с односторонним ромбическим и чечевичным рифлением определяют по толщинеоснования листа s в миллиметрах.

2. Для листов, прокатанных на станах полистной прокатки, в средней части ширины листа, допускаетсятолщина основания на 0,2 мм выше плюсового предельного отклонения.

3. Ширину основания рифлей Ь, угол при вершине рифлей ф, диагонали ромба t_l 4 t₂, угол расположениярифлей на плоскости листа ф₁, расстояние между рифлями t, длину рифлей /, радиус закругления рифлей R на

готовых листах не контролируют, они даны для расчетов при изготовлении инструмента.

4. Масса 1 м² листа определена по номинальным размерам листов, высоте рифлей, равной 0,2 толщинылиста, малой диагонали ромба, равной 27,5 мм, большей диагонали ромба, равной 65 мм. Плотность стали7,85 г/см³.

(Измененная редакция, Изм. № 3, 4).

1.2. Рифленый прокат изготовляют в листах и рулонах с односторонним ромбическим иличечевичным рифлением.

1.3. Высота рифлей на листах должна быть 0,1—0,3 толщины основания листа, но не менее0,5 мм. По требованию потребителя листы толщиной основания 5 мм и более должны иметь высотурифлений не менее 1,0 мм.

1.2; 1.3. (Измененная редакция, Изм. № 2).

1.4. Листы с ромбическим рифлением изготовляют с диагоналями ромба (25—30) х(60—70) мм.Конфигурация рифлений и расположение больших диагоналей ромба вдоль или поперек листаустанавливаются изготовителем.

По требованию потребителя допускается изготовление листа с другим соотношением диагоналей ромба.

(Измененная редакция, Изм. № 2, 3).

1.5. Листы с чечевичным рифлением изготовляют с расстоянием между рифлями 20, 25 и30 мм.

1.6. Листы изготовляют шириной от 600 до 2200 мм и длиной от 1400 до 8000 мм с градацией50 мм.

1.7. По требованию потребителя допускается изготовление листов других размеров.

(Измененная редакция, Изм. № 3).

1.8. Листы по размерам изготовляют:

• с указанием размеров по толщине в соответствии с размерами, указанными в таблице, и по ширине и длине в пределах, указанных в п. 1.6 — форма 1;
• с указанием размеров по толщине в пределах, указанных в таблице, без указания размеров по ширине и длине — форма II;
• с указанием размеров, кратных по ширине и длине размерам, указанным потребителем в пределах, установленных в п. 1.6 — форма III;
• с указанием измеренных размеров в пределах, указанных в п. 1.6 — форма IV.

(Измененная редакция, Изм. № 1).

1.9. Предельные отклонения по длине и ширине листов — по ГОСТ 19903—74.

По требованию потребителя листы и рулоны изготовляют с предельными отклонениями;

+20 мм —по ширине для рулонного проката свыше 1000 мм с необрезной кромкой;

+15 мм — по длине для листа свыше 2000 до 6000 мм и свыше при толщине 4,0 и 5,0 мм;

+25 мм — при толщине 6,0; 8,0; 10,0 и 12,0 мм.

(Измененная редакция, Изм. № 3, 4).

1.10. Отклонения от плоскостности — по ГОСТ 19903—74 для нормальной и улучшеннойплоскостности.

(Измененная редакция, Изм. № 4).

1.11. (Исключен, Изм. № 1).

1.12. Требования к прокату, изготовляемому в рулонах, а также размеры рулонов по ширине— по ГОСТ 19903.

Примеры условных обозначений:

Лист горячекатаный из стали марки Ст3сп по ГОСТ 380 с односторонним ромбическим рифлением размером 3,0x1000x2000 мм, нормальной точности по толщине, улучшенной плоскостности с катаной кромкой:

То же, с чечевичным односторонним рифлением:

Рулонный горячекатаный прокат марки Ст3сп по ГОСТ 380 с односторонним ромбическим рифлением размером 3,0x1000 мм, высокой точности, с катаной кромкой:

То же, с чечевичным односторонним рифлением:

(Измененная редакция, Изм. № 2, 3, 4).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Листы и рулоны изготовляют в соответствии с требованиями настоящего стандарта потехнологическому регламенту, утвержденному в установленном порядке.

2.2. Листы и рулоны изготовляют из углеродистой стали обыкновенного качества марок СтО,Ст1, Ст2 и СтЗ (кипящей, спокойной и полуспокойной) с химическим составом по ГОСТ 38О.

По согласованию изготовителя с потребителем допускается изготовлять листовой прокат без нормирования содержания хрома, никеля, меди.

2.1. 2.2. (Измененная редакция, Изм. № 4).

2.3. По требованию потребителя допускается изготовление листов из стали других марок.

(Измененная редакция, Изм. № 3).

2.4. Листы, прокатанные на станах полистной прокатки, обрезаются с четырех сторон.

2.5. Листы и рулоны, прокатанные на стане непрерывной прокатки, допускается поставлять скатаными продольными кромками.

Имеющиеся на кромках зазубрины не должны выводить лист за номинальные размеры по ширине.

2.4—2.5. (Измененная редакция, Изм. № 1).

2.6. На поверхности листов не должно быть прокатных и слиточных плен, раковин-вдавов,раковин от окалины, раскатанных пузырей, трещин и загрязнений. На кромках листов не должнобыть расслоений.

2.7. На поверхности листов допускаются рябизна, окалина, ржавчина, отпечатки, отдельныеплены, глубина залегания которых не превышает предельных отклонений по толщине.

3. ПРАВИЛА ПРИЕМКИ

3.1. Листы и рулоны принимаются партиями. Партия состоит из листов одного вида рифления.Определение партии по ГОСТ 14637.

3.2. Для контроля размеров и качества поверхности от партии отбирают два листа или одинрулон.

3.3. При получении неудовлетворительных результатов контроля хотя бы по одному изпоказателей повторный контроль проводят на выборке, отобранной по ГОСТ 7566.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Контроль поверхности проводят без применения увеличительных приборов.

4.2. Толщину основания листов и высоту рифлений измеряют на расстоянии не менее 1ОО ммот углов и 4О мм от кромок.

Размеры в любой измеряемой точке не должны выводить толщину листа за предельные отклонения.

4.3. Высоту рифлей h определяют как разность размеров общей толщины листа s+h и толщиныоснования листа s.

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Маркировка, упаковка, транспортирование и хранение — по ГОСТ 7566.

(Измененная редакция, Изм. № 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартовСовета Министров сССр от 13.04.77 № 926

3. ВЗАМЕН ГОСТ 8568-57

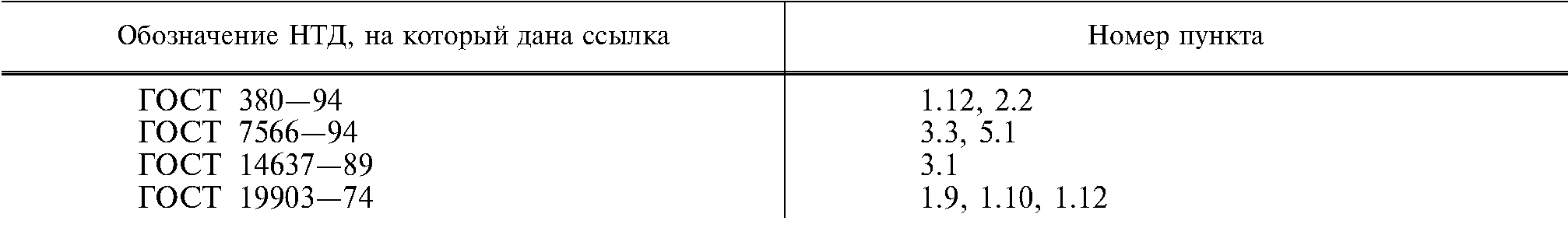

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (НУС 11-95/

6. ИЗДАНИЕ с Изменениями N° 1, 2, 3, 4, утвержденными в октябре 1978 г., январе 1981 г., июне1987 г., июне 1989 г. (ИУС 11-78, 1-81, 11-87, 11-89/
