ГОСТ 19904-90
| Купить трубы ГОСТ 19904-90 | Скачать |  |
ПРОКАТ ЛИСТОВОЙ ХОЛОДНОКАТАНЫЙ
Сортамент
Cold-rolled steel sheets. Dimensions
ГОСТ 19904-90
ОКП 09 0202
Дата введения 01.01.91
Настоящий стандарт распространяется на листовой холоднокатаный прокат шириной 500 мм и более, изготовляемый в листах толщиной от 0,35 до 5,00 мм, рулонах толщиной от 0,35 до 3,50 мм.
1. Ряд размеров проката приведен в табл. 1.
По требованию потребителя допускается устанавливать размеры, отличающиеся от приведенных в табл. 1.
* Только для листов; развернутая длина рулонов не регламентируется.
2. Прокат подразделяется:
1) по точности изготовления:по толщине:
ВТ — высокая,
АТ — повышенная,
БТ — нормальная;
по ширине:
ВШ — высокая,
АШ — повышенная,
БШ — нормальная (листовой прокат);
по длине: (листовой прокат, кроме прокатанного полистно)
ВД — высокая,
АД — повышенная,
БД — нормальная;
2) по плоскостности (листовой прокат):
ПО — особо высокая;
ПВ — высокая,
ПУ — улучшенная,
ПН — нормальная;
3) по характеру кромки:
О — обрезная,
НО — необрезная.
3. Размеры изготовляемого проката:в листах — приложение 1;
в рулонах — приложение 2.
Соргаментные характеристики и их сочетания, оговариваемые в заказе — приложение 3.
4. Предельные отклонения по толщине проката не должны превышать приведенных в табл. 2.
Таблица 2
Примечание. По требованию потребителя допускается изготовление проката с минусовыми допускаемыми предельными отклонениями, равными по величине сумме предельных отклонений.

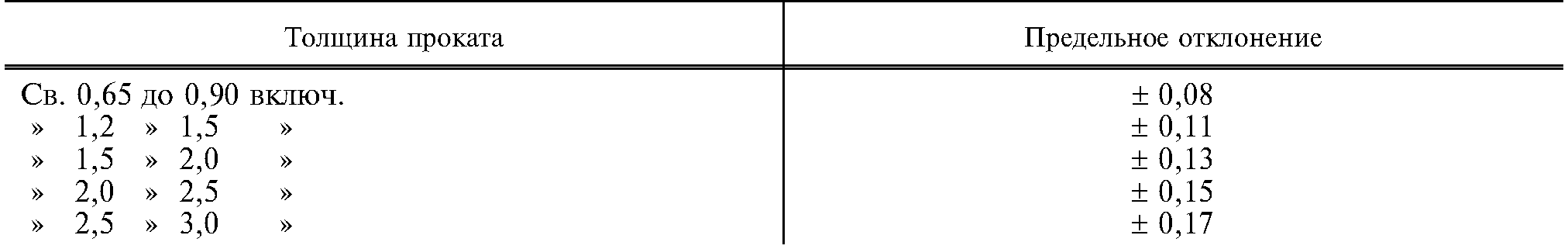

4.1. По требованию потребителя предельные отклонения по толщине проката повышеннойточности шириной свыше 1500 до 2000 мм не должны превышать значений, приведенных в табл. 3.
Таблица 3
5. Разнотолщинность проката в одном поперечном сечении не должна превышать половинысуммы предельных отклонений по толщине.
6. Предельные отклонения по ширине проката с необрезной кромкой должны быть не более+ 20 мм.

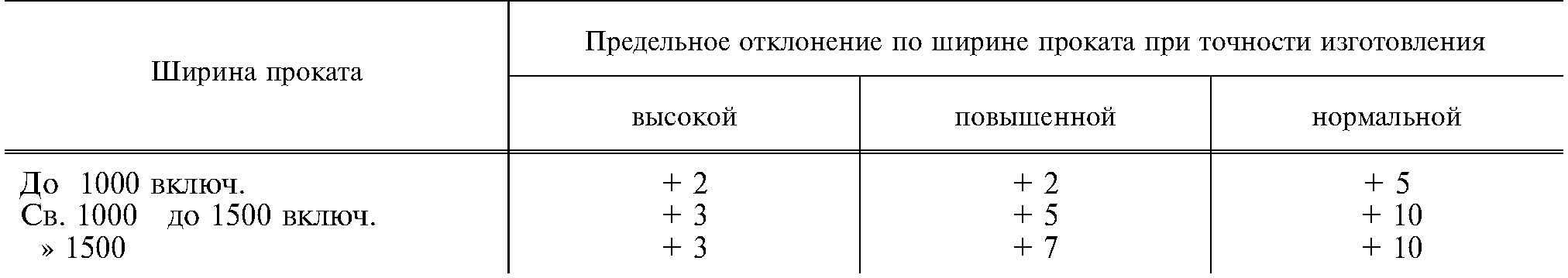

7. Предельные отклонения по ширине проката с обрезной кромкой не должны превышатьзначений, приведенных в табл. 4.
Таблица 4
7.1. По требованию потребителя предельные отклонения по ширине проката с обрезнойкромкой повышенной и нормальной точности шириной свыше 1000 мм не должны превышатьзначений, приведенных в табл. 5.
Таблица 5
7.2. Предельные отклонения по ширине проката с обрезной кромкой, прокатанного полистно,не должны превышать, мм:
+ 6 — при ширине до 1000 мм;
+ 10 — при ширине св. 1000 до 1500 мм;
+ 15 — при ширине св. 1500 мм.

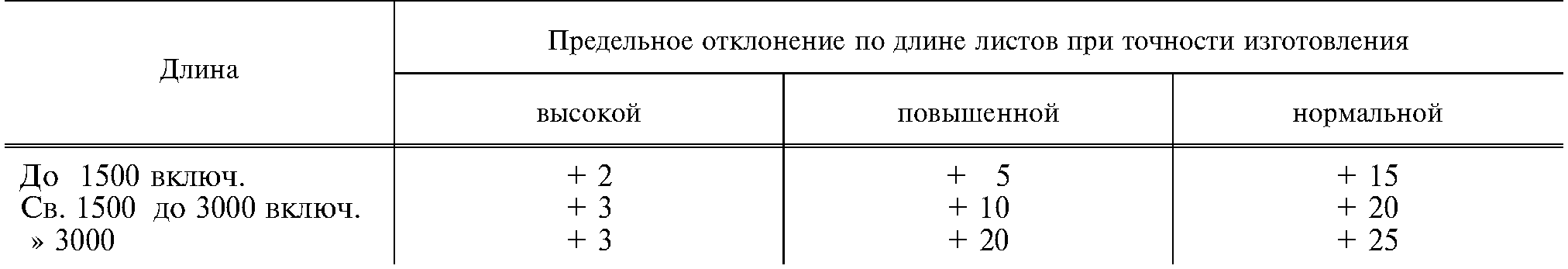

8. Предельные отклонения по длине листов не должны превышать значений, приведенных втабл. 6.
Таблица 6
Предельные отклонения по длине листового проката, прокатанного полистно, не должны превышать, мм:
+ 10 — при длине листов до 1500 мм;
+ 15 — при длине листов св. 1500 мм.
8.1. По требованию потребителя предельные отклонения по длине листов не должны превышать, мм:
+ 6 — при длине св. 1500до 2000 мм (повышенной точности изготовления);
+ 0,003 номинальной длины — при длине св. 2000 мм (повышенной точности изготовления);
+ 6 — при длине до 1500 мм (нормальной точности изготовления).

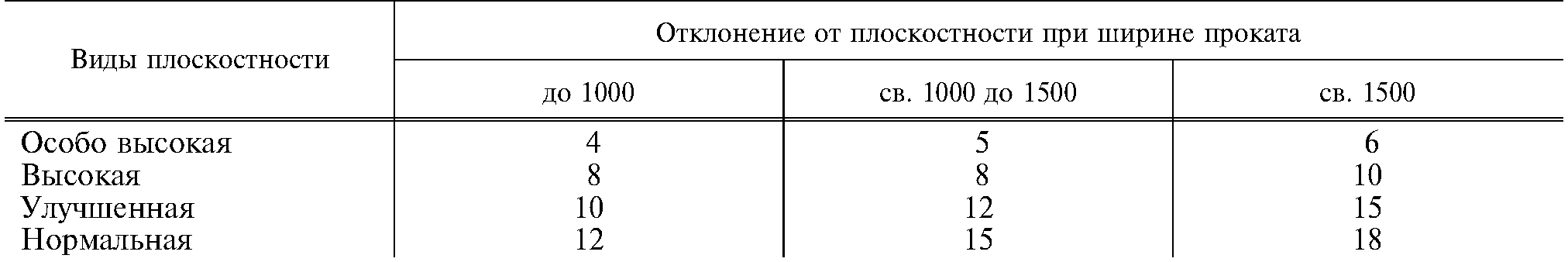

9. Предельные отклонения от плоскостности листов на 1 м длины не должны превышатьзначений, приведенных в табл. 7.
Таблица 7
Для проката нормальной плоскостности шириной свыше 1800 мм отклонения от плоскостности не должны превышать 20 мм.
Отклонения от плоскостности, приведенные в табл. 7, распространяются на листы с временным сопротивлением, не превышающим 690 Н/мм2 (70 кгс/мм2). Для листов с временным сопротивлением, превышающим 690 Н/мм2 (70 кгс/мм2), нормы отклонения от плоскостности устанавливаются в нормативно-технической документации на конкретный вид проката.
10. По требованию потребителя проводят контроль волнистости проката.
Нормы устанавливаются в нормативно-технической документации на конкретный вид продукции.
11. Серповидность проката не должна превышать 3 мм на длине 1 м.
По требованию потребителя серповидность листового проката с обрезной кромкой не должна превышать 2 мм на длине 1 м.
12. Листовой прокат с обрезной кромкой должен быть обрезан под прямым углом. Серповидность, косина реза и (или) отклонение от угла не должны выводить листы за номинальный размер.

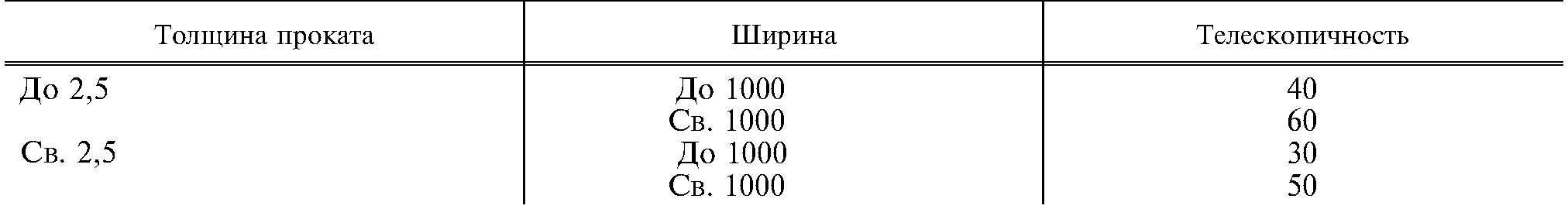

13. Телескопичность рулонного проката не должна превышать значений, приведенных в табл. 8.
Таблица 8
По требованию потребителя для проката толщиной до 2,5 мм телескопичность не должна превышать 30 мм для рулонов шириной до 1000 мм и 50 мм — шириной свыше 1000 мм.
Превышение одного внутреннего или наружного витка рулона над остальными не является телескопичностью.
14. Каждый рулон может состоять не более чем из двух кусков (отдельных или соединенныхсварным швом).
Отношение длин кусков в рулоне должно быть не менее 1:5.
По требованию потребителя рулонный прокат из коррозионно-стойких, жаростойких и жаропрочных марок сталей может состоять не более чем из пяти кусков (отдельных или соединенных сварным швом).
15. Внутренний диаметр рулона должен быть от 500 до 1000 мм.
16. Масса рулона должна быть от1,5до20 т.
17. Толщину листового проката измеряют на расстоянии не менее 100 мм от торцов и не менее40 мм от кромок; рулонного — на расстоянии не менее 40 мм от кромок и не менее 2 м от конца.
18. Ширину рулонного проката измеряют на расстоянии не менее 2 м от конца, листового —в любом сечении по длине.
19. Длину листового проката измеряют в любом сечении по ширине.
20. Контроль формы проката — по ГОСТ 26877.
Контроль размеров проводят универсальными или специальными средствами измерений с точностью, обеспечивающей воспроизведение размеров и предельных отклонений проката, установленных настоящим стандартом.
Допускается изготовителю контроль серповидности не проводить.
Разнотолщинность измеряют по требованию потребителя.
ПРИЛОЖЕНИЕ 1 Справочное
Таблица 9
* При толщине проката 1,5—2,0 мм минимальная длина листа 2000 мм.
ПРИЛОЖЕНИЕ 2 Справочное
Таблица 10
* Изготовляется из низкоуглеродистых марок стали.
ПРИЛОЖЕНИЕ 3 Справочное
Сортаментные характеристики, оговариваемые в заказе
1. Форма поставки проката по размерам оговаривается изготовителем в заказе.
2. Устанавливается четыре формы поставки проката.
3. При заказе рулонов по любой форме длина не оговаривается.
4. Размеры проката по конкретным формам поставки:
ф. I — с указанием толщины, ширины и длины в соответствии с табл. 1 приложением 1 и 2;
ф. II — с указанием толщины в соответствии с табл. 1;
ф. III — с указанием толщины и кратных размеров по ширине и длине в соответствии с табл. 1;
ф. IV — с указанием толщины в соответствии с табл. 1 и мерных размеров с шагом по ширине 10 мм ипо длине 50 мм.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР поуправлению качеством продукции и стандартам от 28.03.90 № 664
3. ВЗАМЕН ГОСТ 19904-74
4. Стандарт соответствует СТ СЭВ 1968—79 в части конструкционной нелегированной стали обыкновенного качества и низколегированной толщиной от 0,35 до 2,80 мм
5. Стандарт соответствует международному стандарту ИСО 4997—78 в части требований к сортаменту

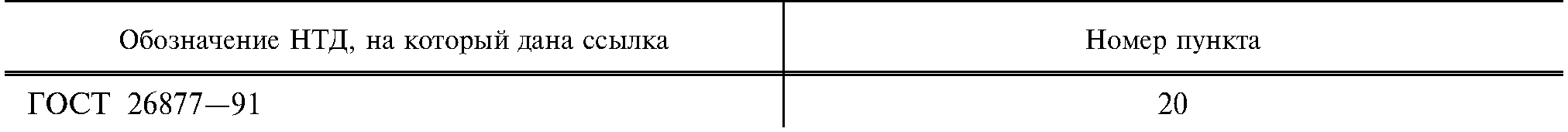

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
7. ПЕРЕИЗДАНИЕ
