ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ ЗАМКНУТЫЕ СВАРНЫЕ КВАДРАТНЫЕ И ПРЯМОУГОЛЬНЫЕ

Технические условия

Steel bent closed welded square and rectangular sections. Specifications

Срок действия с 01.01.84 до 01.01.94

Настоящий стандарт распространяется на стальные гнутые замкнутые сварные квадратные и прямоугольные профили, предназначенные дляприменения в сельскохозяйственном машиностроении,тракторостроении и других отраслях народного хозяйства.

1. СОРТАМЕНТ

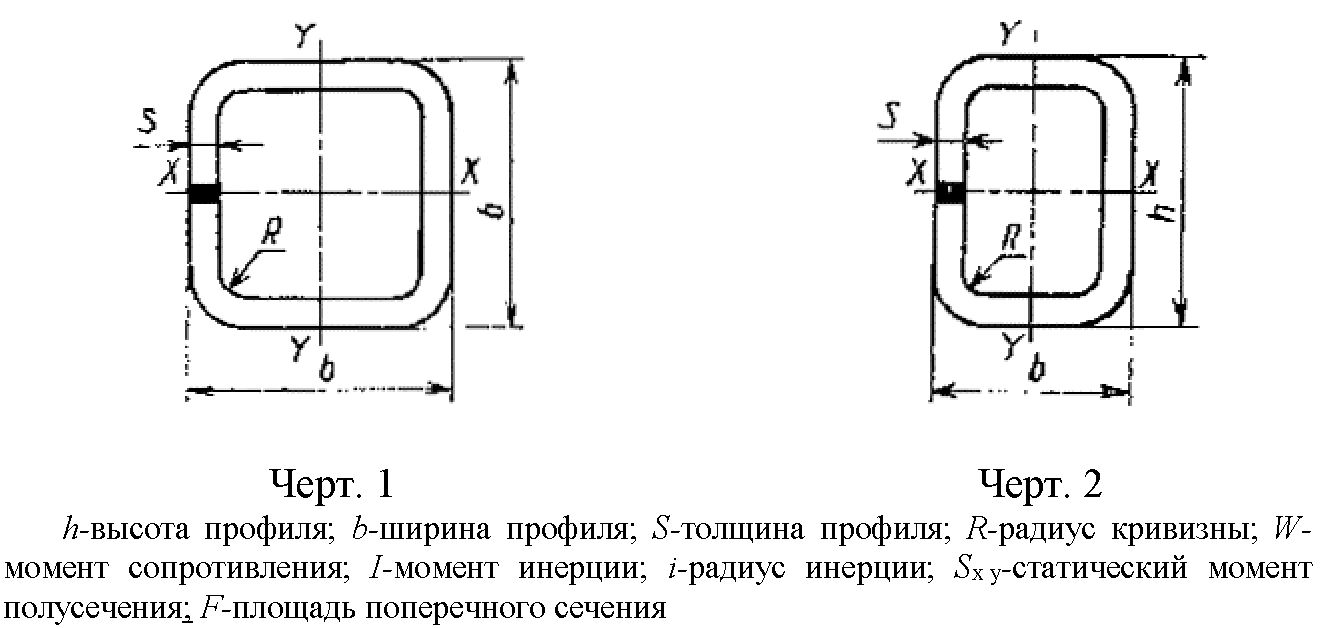

1.1. Поперечное сечение профилей должно соответствоватьуказанному на черт. 1 и 2.

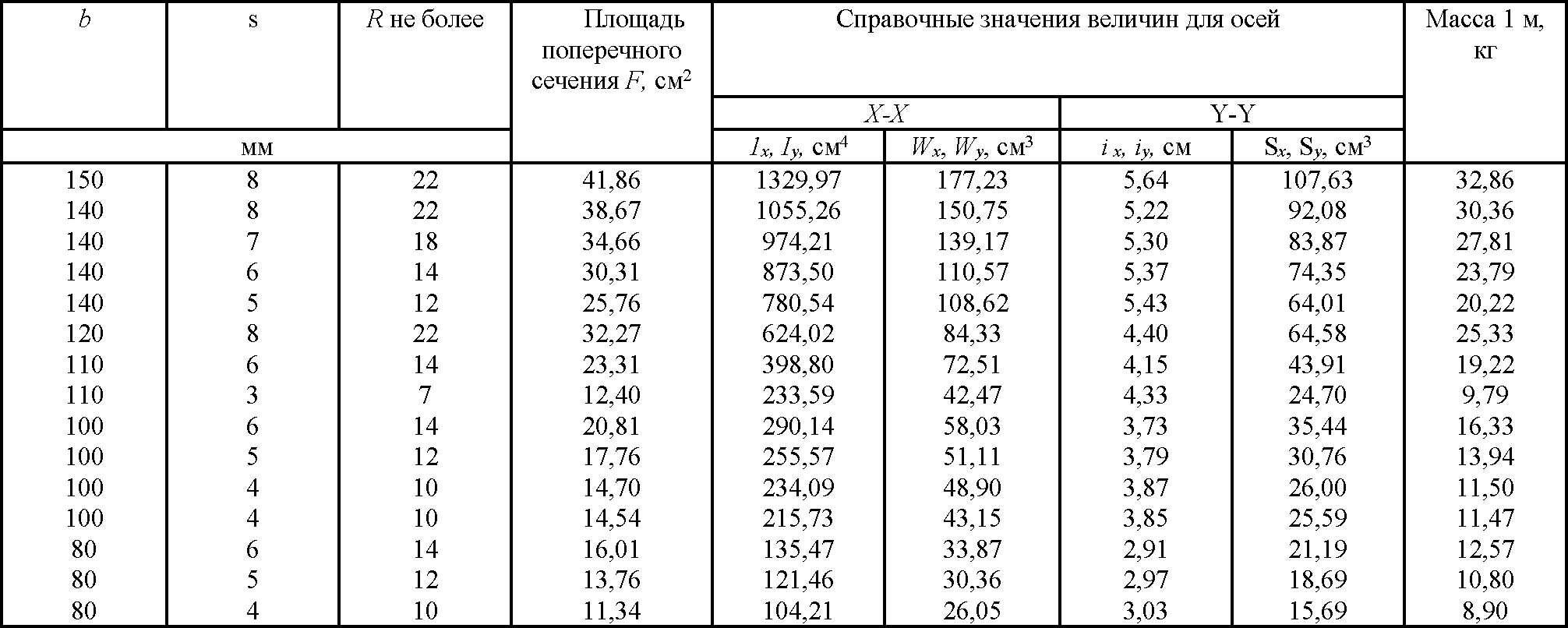

Таблица 1

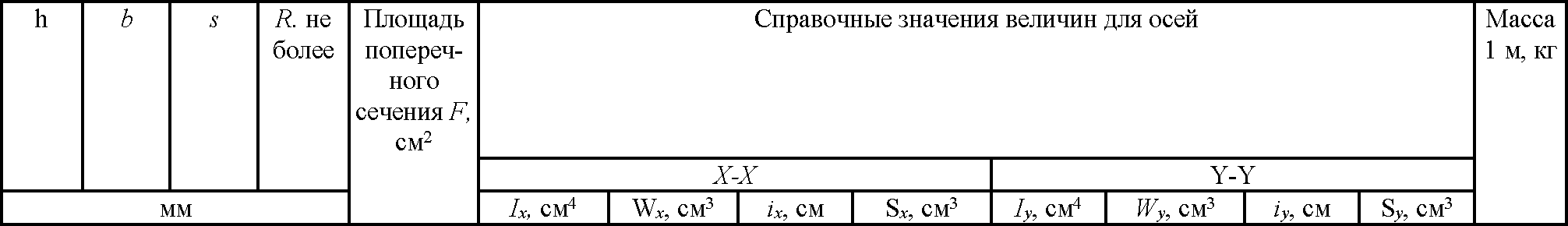

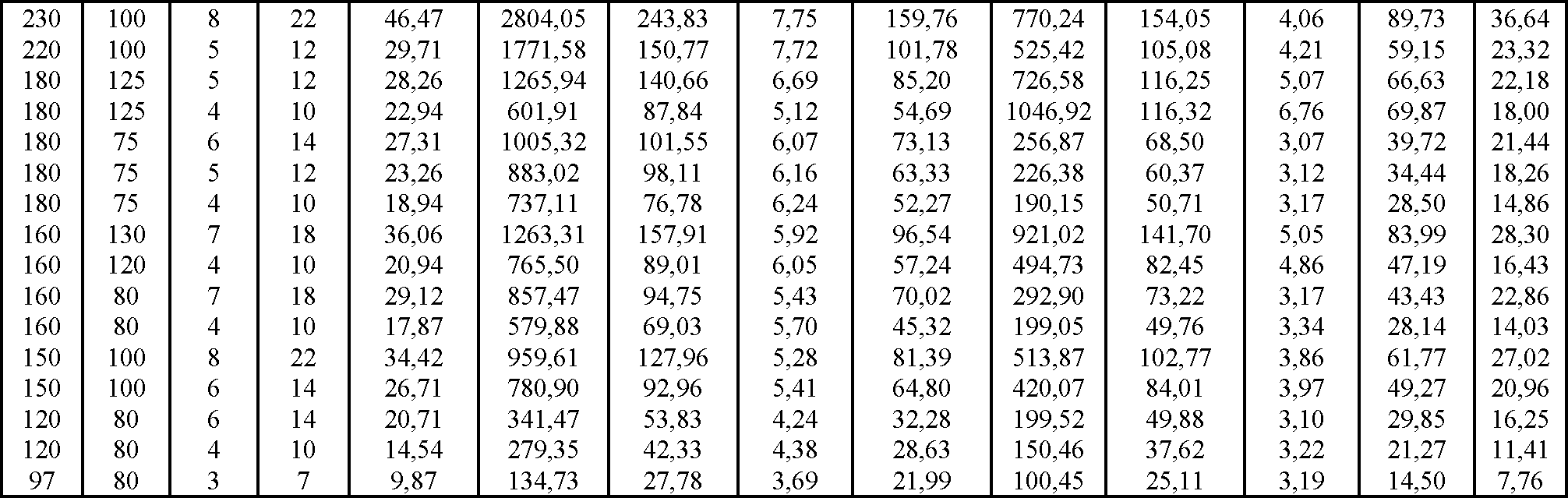

Таблица 2

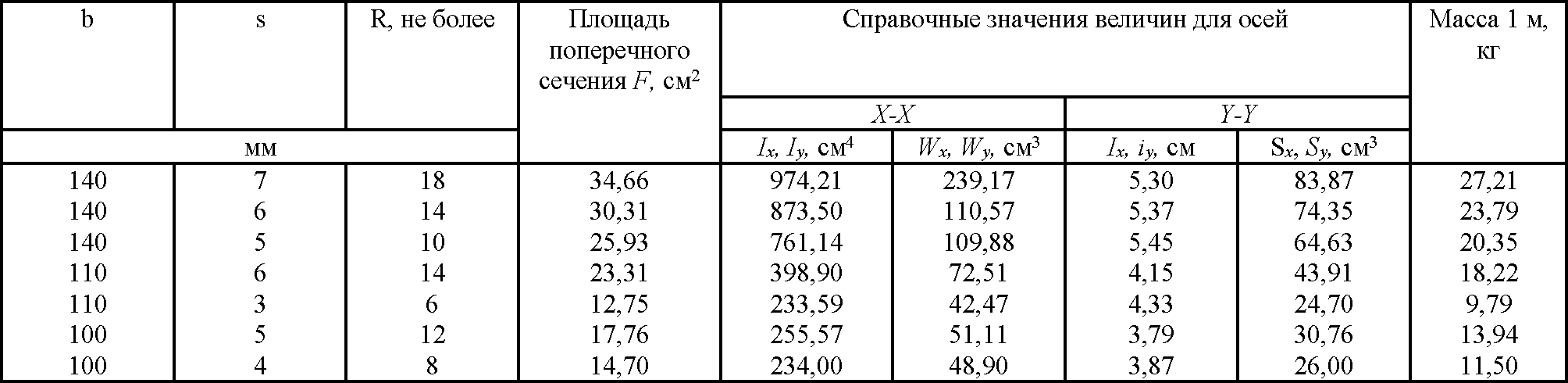

Таблица 3

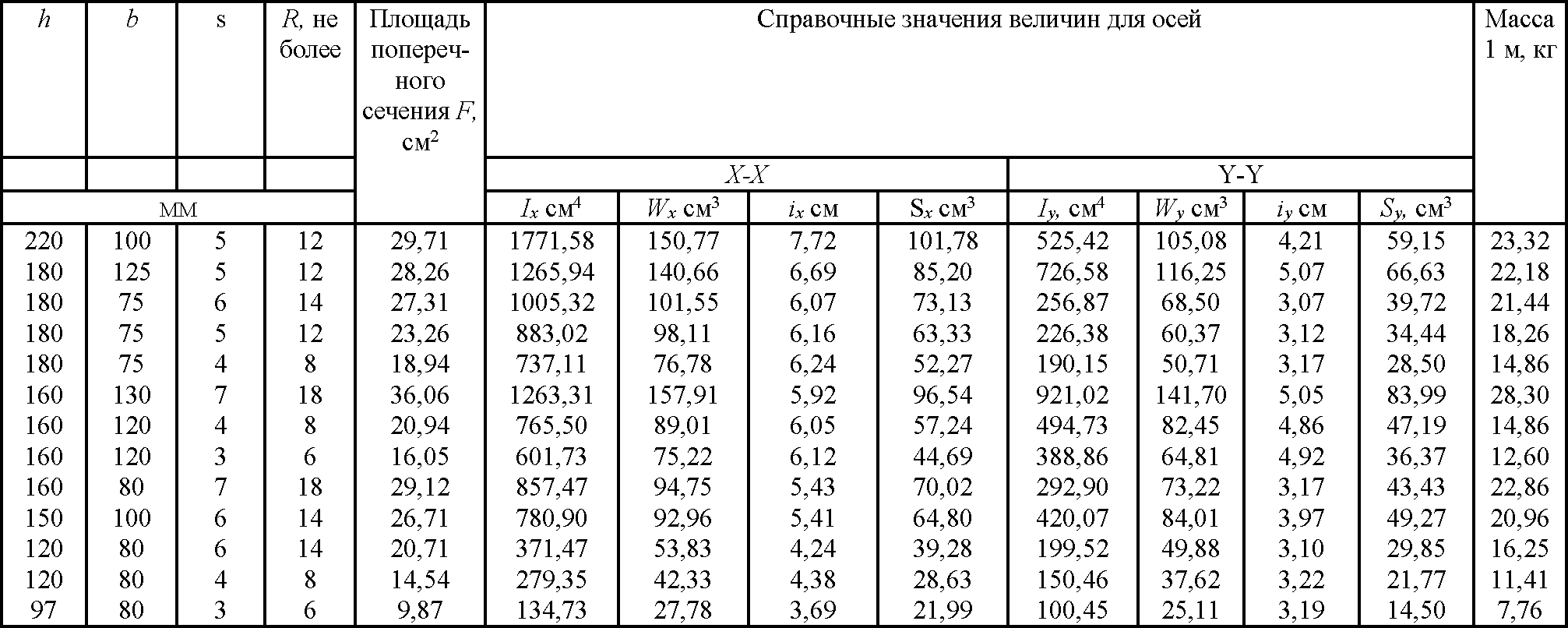

Таблица 4

Примечание табл. 1-4. Приведенные в таблицах площадь поперечного сечения и справочные значения вычислены по номинальным размерам. При вычислении массы 1 мпрофиля плотность стали принята 7,85 г/см³.

1.2. Размеры профилей, площадь поперечного сечения, справочныевеличины для осей и масса 1 м профиля должны соответствовать:

для профилей из углеродистой спокойной и низколегированной стали - табл. 1 и 2;

для профилей из углеродистой кипящей и полуспокойной стали -табл. 3 и 4.

1.3. Предельные отклонения по толщине профилей должнысоответствовать предельным отклонениям по толщине заготовкишириной 1000-2000 мм нормальной точности прокатки Б, приведеннымв ГОСТ 19903-74. Предельные отклонения по толщине нераспространяются на места изгиба.

По согласованию изготовителя с потребителем допускается изготовление профилей из заготовки повышенной точности прокатки А.

1.4. Предельные отклонения по высоте и ширине профиля не должныпревышать:

при высоте (ширине) профиля до 100 мм . . . . ±1,5 мм,

при высоте (ширине) профиля более 100 мм . . . ±2 мм.

Предельные отклонения по высоте (ширине) профиля с толщиной стенки 7-8 мм не должны превышать ±2 мм.

1.5. Профили изготовляют длиной от 9 до 11,8 м:

мерной длины;

немерной длины.

Примечание. Допускается по согласованию изготовителя с потребителем изготовление профилей немерной длины с немерными длинами от 3 до 9 м.

1.6. Предельные отклонения по длине профилей мерной длины,кратной мерной длины должны быть не более +60 мм.

1.5, 1.6. (Измененная редакция, Изм. № 1).

1.7. Предельные отклонения от угла 90° не должны превышать ±1°30'. Предельные отклонения от угла 90° для профилей с толщинойстенки 7-8 мм должны быть не более ±2°.

Пример условного обозначения гнутого сварного профиля высотой 180 мм, шириной 75 мм, толщиной стенки 5 мм:

(Измененная редакция, Изм. № 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Замкнутые сварные профили изготовляют в соответствии стребованиями настоящего стандарта по технологическому регламенту,утвержденному в установленном порядке.

(Измененная редакция, Изм. № 1).

2.1a. Замкнутые сварные профили изготовляют из горячекатаного проката с обеспечиваемой свариваемостью из углеродистой стали марокСт3сп, Ст3пс, Ст3кп по ГОСТ 14637-79 и ГОСТ 16523-70, марок 20 и20пс по ГОСТ 1050-88 и низколегированных сталей марок 09Г2 поГОСТ 19281-89 и 18ЮТ по ТУ 14-1-4303-87.

(Измененная редакция, Изм. № 2).

2.2. Технические требования профилей - по ГОСТ 11474-76 сдополнениями.

2.2.1 Кривизна профилей в горизонтальной и вертикальной плоскостях не должна превышать 0,1% измеряемой длины.

2.2.2. Скручивание профилей вокруг продольной оси не должнопревышать произведения 30' на длину профиля в метрах и должно бытьне более 5°.

2.2.3. Выпуклость и вогнутость стенок профилей не должнапревышать 1 мм. Для профиля размером 160x12x03 мм выпуклость иливогнутость стенки не должна превышать 2 мм.

2.2.4. Неперпендикулярность плоскости реза к продольной осипрофиля не должна превышать 1°30'. Допускается огневая обрезкаторцов отдельных профилей.

2.2.5. Смещение свариваемых кромок относительно друг друга недолжно превышать:

0. 5.мм - при толщине стенки профиля до 4 мм;

1 мм-при толщине стенки профиля свыше 4 мм.

Высота остаточного грата, выступающая над поверхностью профиля, не должна превышать 1,0 мм. Грат снимается с наружной стороны.

(Измененная редакция, Изм. № 1).

2.2.6. Непровар отдельного места сварного соединения не долженпревышать 20 мм, общая длина непровара на 1 м длины при толщинепрофиля до 6 мм - 50 мм, при толщине 7-8 мм - 70 мм.

2.2.7. Прочность сварного соединения не должна быть нижепрочности основного металла.

2.2.8. Требования пп. 2.2.5-2.2.7 обеспечиваются при доверительнойвероятности 0,95.

3. ПРАВИЛА ПРИЕМКИ

3.1. Правила приемки - по ГОСТ 11474-76.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Методы испытаний - по ГОСТ 11474-76 с дополнениями.

4.1.2. Испытание сварного соединения на растяжение - по ГОСТ6996-66.

4.1.3. Размеры поперечного сечения профилей определяют нарасстоянии 100 мм от торца.

4.1.4. Предельные отклонения высоты профиля и измерениявыпуклости и вогнутости контролируются по несварной стенке профиля.

(Измененная редакция, Изм. № 1).

4.1.5. Кривизну профилей, вогнутость и выпуклость определяютметаллической линейкой (ГОСТ 427-75).

4.1.6. Скручивание и неперпендикулярность плоскости реза профилейопределяют угломером (ГОСТ 5378-88).

4.1.7. Смещение кромок и высоту остаточного грата определяютштангенциркулем (ГОСТ 166-80).

4.1.8. Сплошность сварного соединения определяют визуально, безприменения увеличительных приборов.

5. УПАКОВКА, МАРКИРОВКА И ТРАНСПОРТИРОВАНИЕ

5.1. Упаковка, маркировка и транспортирование - по ГОСТ 11474-76.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством чернойметаллургии СССР

РАЗРАБОТЧИКИ

И. С. Тришевский, д-р техн. наук; В. И. Рыбалка, канд. техн. наук, В. А. Савченко, канд. техн. наук; А. Н. Коновалов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПостановлениемГосударственного комитета СССР по стандартам от 05.01.83№ 6

3. ВВЕДЕН ВПЕРВЫЕ

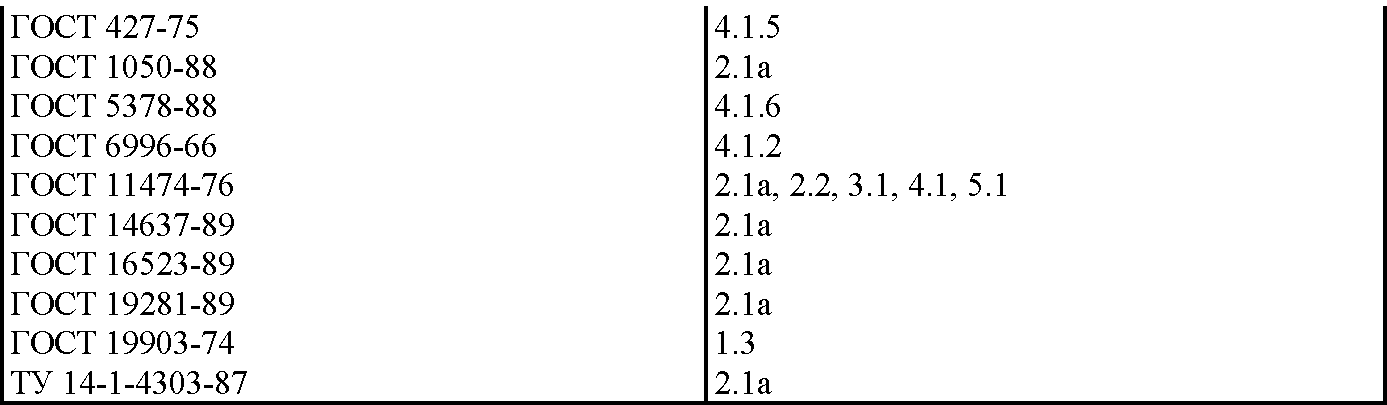

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕДОКУМЕНТЫ

5. Срок действия продлен до 01.01.94 ПостановлениемГосстандарта СССР от 09.02.88 № 214

6. ПЕРЕИЗДАНИЕ (июль 1991 г.) с Изменениями № 1, 2,утвержденными в феврале 1988 г., июле 1989 г. (ИУС 5-88, 11-89)
