ГОСТ 8645-68

Скачать

ТРУБЫ СТАЛЬНЫЕ ПРЯМОУГОЛЬНЫЕ

Сортамент

Rectangular steel tubes. Range

ГОСТ 8645-68

ОКП 13 1900
13 4400
13 5100
13 7300

Дата введения 01.01.69

1. Настоящий стандарт распространяется на стальные бесшовные горячекатанные, холоднотя нутые и электросварные прямоугольные трубы.

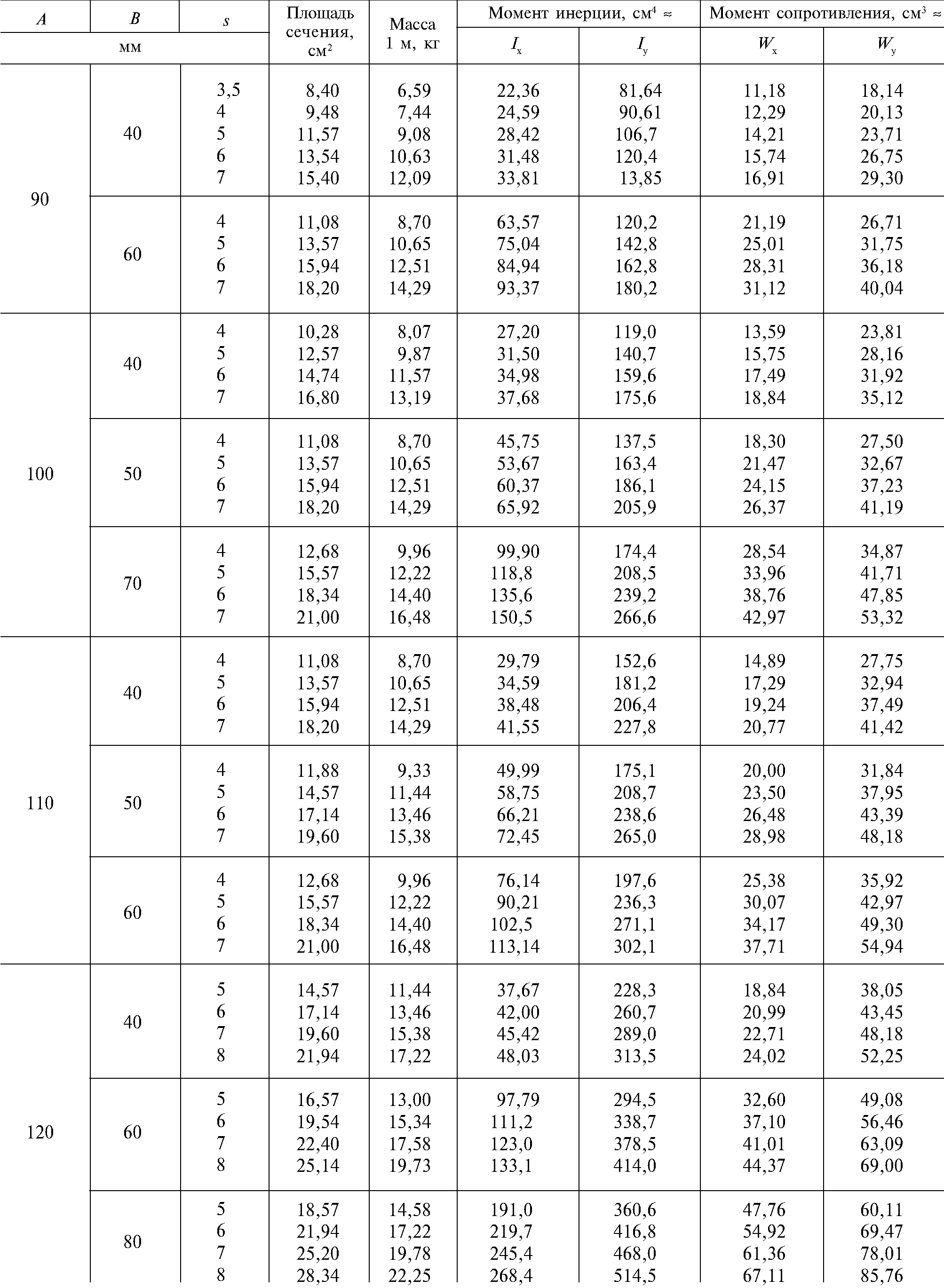

2. Форма и размеры труб должны соответствовать указанным на чертеже и в таблице.

Продолжение

П р и м е ч а н и я:

1. Масса труб вычислена при плотности стали 7,85 г/см³.

2. Статические характеристики труб рассчитаны для R = 1,5.

3. Размеры труб, взятые в скобки, — нерекомендуемые.

4. По согласованию изготовителя с потребителем допускается изготовление труб других размеров.

П р и м е р ы у с л о в н ы х о б о з н а ч е н и й
Трубы наружными размерами А = 40 мм, В = 25 мм, толщиной стенки 3 мм, длиной, кратной
1250 мм, из стали марки 10, группы В ГОСТ 13663—86:

То же, мерной длиной 6000 мм:

То же, немерной длины:

(Измененная редакция, Изм. № 1, 2, 3).

3. Длина труб и предельные отклонения по размерам должны соответствовать ГОСТ 8639.

4. Допускается до 01.01.90 Днепропетровскому трубному заводу им. Ленина вырабатывать по
согласованию с потребителем электросварные трубы размерами 80-60-4 мм и 60404 мм с ради¬
усом закругления до 3 s.

(Измененная редакция, Изм. № 2).

5. Технические требования должны соответствовать ГОСТ 13663.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
РАЗРАБОТЧИКИ

Г. И. Гуляев, канд. техн. наук, М. М. Бернштейн канд. техн. наук, Н. Ф. Кузенко

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и изме¬
рительных приборов при Совете Министров СССР от 25.04.68

3. ВЗАМЕН ГОСТ 8645-57

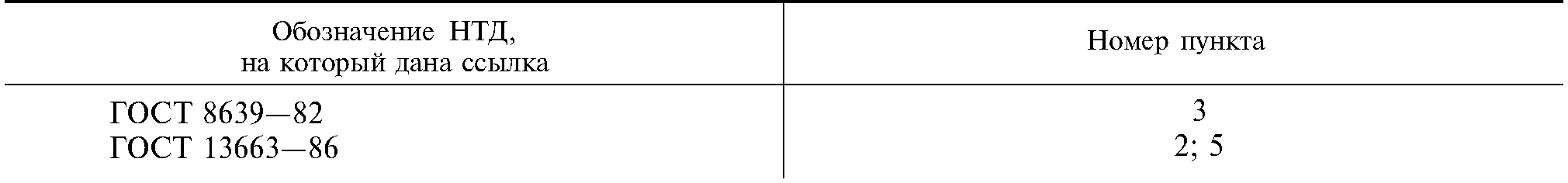

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
