МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДВУТАВРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ С ПАРАЛЛЕЛЬНЫМИ ГРАНЯМИ ПОЛОК

Сортамент

Iiot-rollcd steel I-beam with parallel flange edges. Dimensions

ГОСТ 26020-83

ОКП 09 2500

Постановлением Государственного комитета СССР до стандартам от 17 декабря 1983 г. № 6095 дата введения установлена

01.01.86

Ограничение срока действия снято по протоколу № 2—92 Межгосударственного Совета но стандартизации, метрологии и сертификации (ИУС 2—93)

1. Настоящий стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от 55 до 400 мм.

2. По соотношению размеров и условиям применения двутавры подразделяются на типы:

• Б — нормальные двутавры;
• Ш — широкополочные двутавры;
• К — колонные двутавры.

3. Поперечное сечение двутавров должно соответствовать указанному на черт. 1.

4. Размеры двутавров, площадь поперечного сечения, линейная плотность и справочныевеличины приведены в табл. 1.

5. Предельные отклонения по размерам и геометрической форме двутавров (черт. 1 и 2) недолжны превышать величин, приведенных в табл. 2.

Обозначение к чертежу и табл. 1:

h— высота двутавра; b — ширина полки; s — толщина стенки; t — толщина полки; r — радиус сопряжения; I — момент инерции; W — момент сопротивления; S — статистическиймомент полусечения; i — радиус инерции

Черт. 1

Условные обозначения:

b₁ — ширила укороченного флатща; b₂ — ширина удлиненного фланца; Δ — перекос полют; ƒ — кривизна стенки по высоте сечения

Черт. 2

Таблица 1

Продолжение табл. 1

Продолжение табл. 1

Примечания:

1. Площадь поперечного сечения, справочные величины и линейная плотность вычислены по номинальным размерам. Плотность стали принята равной 7,85 х 10³ кг/м³.
2. Радиус сопряжения, указанный на черт. 1, приведен для построения калибра валков.

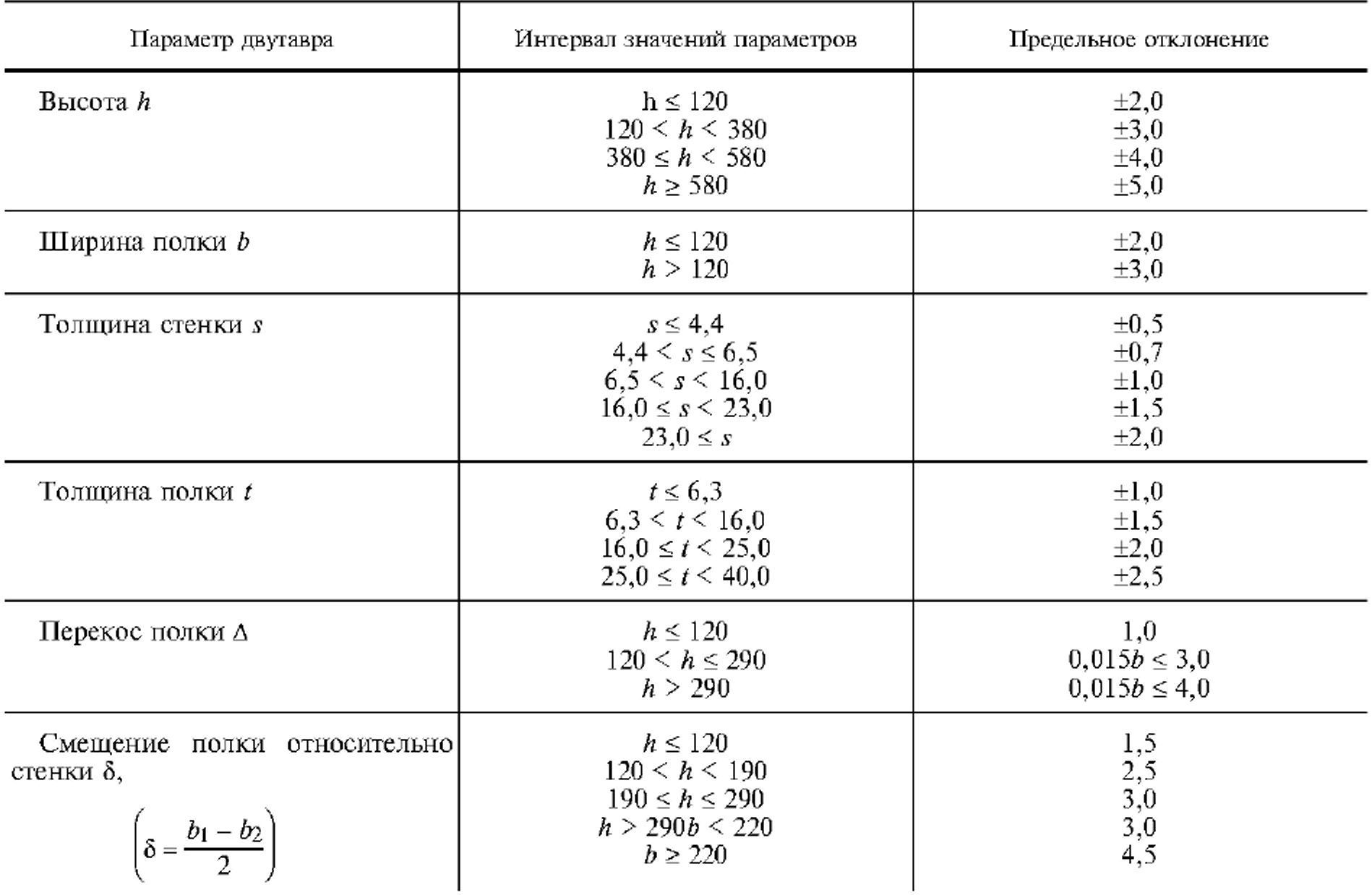

Таблица 2

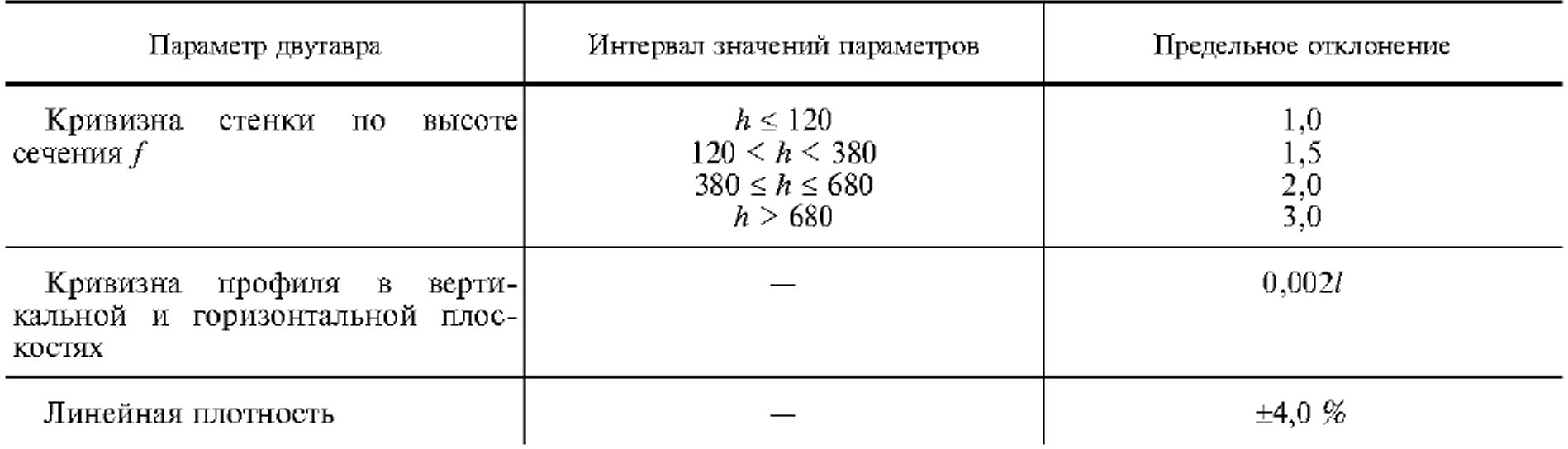

Продолжение табл. 2

Примечание. По согласованию изготовителя с потребителем кривизна профиля в вертикальной и горизонтальной плоскостях не должна превышать 0,001/ l для h > 310 мм.

6. Двутавры в соответствии с заказом изготовляют длиной от 6 до 24 м:

• мерной длины;
• мерной длины с отрезком;
• кратной мерной длины;
• кратной мерной длины с отрезком;
• немерной длины.

6.1. Отрезком считаются двутавры длиной не менее:

• 3 м — для профилеразмеров с линейной плотностью до 20 кг/м;
• 4 м — для профилеразмеров с линейной плотностью свыше 20 кг/м.

6.2. Для двутавров мерной длины с отрезком и кратной мерной длины с отрезком допускаютсяотрезки в объеме:

• до 5 % массы партии — для профилеразмеров с линейной плотностью до 20 кг/м;
• до 8 % массы партии — для профилеразмеров с линейной плотностью свыше 20 до 50 кг/м;
• до 12 % массы партии — для профилеразмеров с линейной плотностью свыше 50 до 150 кг/м;
• до 20 % массы партии — для профилеразмеров с линейной плотностью свыше 150 кг/м.

6.3. Допускается изготовление двутавров ограниченной длины в пределах немерной.

7. Предельные отклонения по длине профилей мерной и кратной мерной длины не должныпревышать значений, приведенных в табл. 3.

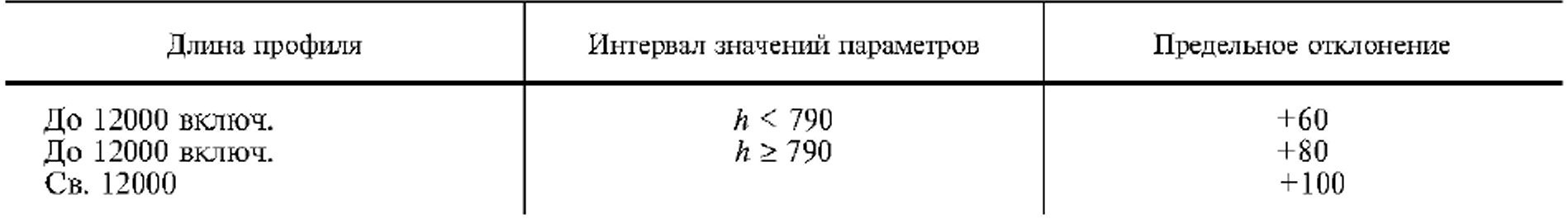

Таблица 3

8. Косина реза не должна выводить длину двутавров за предельные отклонения по длине.

В качестве длины двутавра принимается максимальная длина условно вырезанного двутавра с торцами, перпендикулярными продольной оси.

9. Поверхность притупления утлов полки должна быть выпуклой без уступов. Радиус притупления не должен превышать 0,2t, но не более 3 мм.

10. Проверка размеров проводится на расстоянии не менее 500 мм от торца профиля.

Высота профиля измеряется по оси Y—Y
