ГОСТ 8239-89

Купить балку ГОСТ 8239-89

Скачать

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДВУТАВРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

Сортамент

Hot-rolled steel flange beams. Rolling products

ГОСТ 8239-89

ОКП 09 2500

Дата введения 01.07.90

Настоящий стандарт устанавливает сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок.

1. Поперечное сечение двутавров должно соответствовать указанному на черт. 1.

h — высота двутавра; b — ширина полки; S — толщина стенки; t — средняя толщина полки; R — радиус внутреннего закругления; г — радиус закругления полки

Черт. 1

Примечание. Уклон внутренних граней полок должен быть 6—12 %.

2. Номинальные размеры двутавров, площадь поперечного сечения, масса и справочныезначения для осей должны соответствовать приведенным в табл. 1.

Таблица 1

Примечания:

Площадь поперечного сечения и масса 1 м двутавра вычислены по номинальным размерам; плотность стали принята равной 7,85 г/см³.
Величины радиусов закругления, уклона внутренних граней полок, толщины полок, указанные начерт. 1 и в табл. 1, приведены для построения калибров и на готовом прокате не контролируется.
В таблицах используют обозначения:

I — момент инерции;
W — момент сопротивления;
S — статический момент полусечения;
i — радиус инерции.

4. Двутавры от № 24 до № 60 не рекомендуется применять в новых разработках.

3. По точности прокатки двутавры изготовляют:

повышенной точности — Б;
обычной точности — В.

4. Предельные отклонения по размерам и форме поперечного сечения двутавров (черт. 1—2)должны соответствовать приведенным в табл. 2.

b₁ — ширина укороченного фланца; b₂ — ширина удлиненного фланца; Δ — перекос полки; ƒ — прогиб стенки

Черт. 2

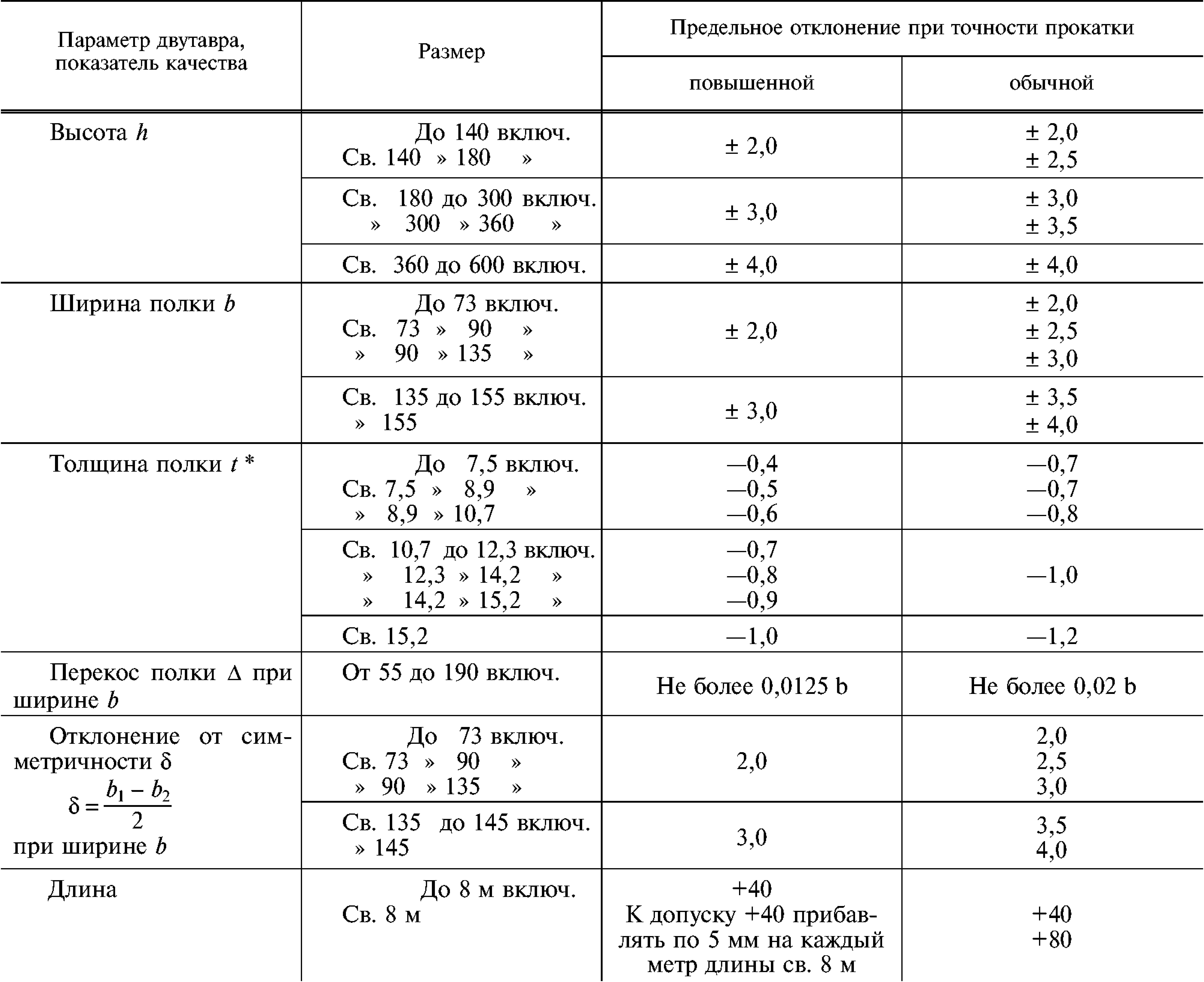

Таблица 2

* Плюсовые отклонения ограничиваются предельными отклонениями по массе.

5. Прогиб стенки (ƒ) не должен превышать 0,15 S.

6. Кривизна двутавра не должна превышать 0,2 % длины.

7. Притупление наружных кромок полок двутавров повышенной точности не должно превышать 2,2 мм, для двутавров обычной точности — не контролируется.

8. Профили изготавливают длиной от 4 до 12 м:

мерной длины;
кратной мерной длины;
немерной длины.

По согласованию изготовителя с потребителем допускается изготовление двутавров длиной свыше 12 м.

9. Отклонения по массе 1 м двутавра не должны превышать плюс 3, минус 5 %.

По согласованию изготовителя с потребителем отклонение по массе без контроля толщины полок и стенки двутавра не должно превышать плюс 3, минус 3 % для двутавров до № 16 и плюс 2,5, минус 2,5 % для двутавров свыше 16.

10. Размеры и геометрическую форму контролируют на расстоянии не менее 500 мм от торцадвутавра.

Высоту двутавра контролируют в плоскости Y—Y
