СТО АСЧМ 20-93

Скачать

СТАНДАРТ АССОЦИАЦИИ ПРЕДПРИЯТИЙ И ОРГАНИЗАЦИЙ ПО СТАНДАРТИЗАЦИИ ПРОДУКЦИИ ЧЕРНОЙ МЕТАЛЛУРГИИ ПРОКАТ СТАЛЬНОЙ СОРТОВОЙ ФАСОННОГО ПРОФИЛЯ.

Двутавры горячекатаные с параллельными гранями полок.

Технические условия.

Rolled steel sections. I-beers with parallel adgus of flanges. Specifications

СТО АСЧМ 20-93

Дата введения: 1994-01-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает требования к горячекатаным двутаврам из нелегированной и низколегированной стали.

2 НОРМАТИВНЫЕ ССЫЛКИ

ГОСТ 535-88 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия.

ГОСТ 19281-89 Прокат из стали повышенной прочности. Общие технические условия. ГОСТ 27772-88 Прокат для строительных стальных конструкций. Общие техническиеусловия.

ГОСТ 7566-81 Прокат и изделия дальнейшего передела. Правила приемки, маркировки, упаковки,транспортирования и хранения.

3. СОРТАМЕНТ

3.1 По соотношению размеров и форме профиля двутавры подразделяют на 3 типа:

• Б - нормальные с параллельными гранями полок;
• Ш - широкополочные с параллельными гранями полок;
• К - колонные с параллельными гранями полок.

3.2 Поперечное сечение двутавров должно соответствовать приведенному на чертеже 1.

Чертеж 1

Условные обозначения:

h - высота двутавра;

b - ширина полки;

t - толщина полки;

S - толщина стенки;

R - радиус сопряжения

3.3 Размеры двутавров, площадь поперечного сечения, масса одного метра длины профиляи справочные величины для осей (I - момент инерции, W - момент сопротивления, S -статический момент полусечения, i - радиус инерции) приведены в таблице 1.

Размеры двутавров, площадь поперечного сечения, масса 1 м длины, справочные величины для осей

Нормальные двутавры

Таблица 1

Широкополочные двутавры

Колонные двутавры

Примечания

1. Площадь поперечного сечения, масса профиля длиной 1 м и справочные величины вычислены по номинальным размерам. Плотность стали принята равной 7,85г/см³.
2. Радиусы сопряжений приведены для построения калибра и на готовом прокате не проверяют.
3. Притупление углов полок - до 3 мм обеспечивают технологией прокатки и на профиле не проверяют.

3.4 Предельные отклонения по размерам и форме поперечного сечения двутавров (черт. 1 и 2) должны соответствовать приведенным в таблице 2.

Чертеж 2

Условные обозначения:

b¹ - ширина удлиненного фланца;

b² - ширина укороченного фланца;

Δ - перекос полки;

f - прогиб стенки;

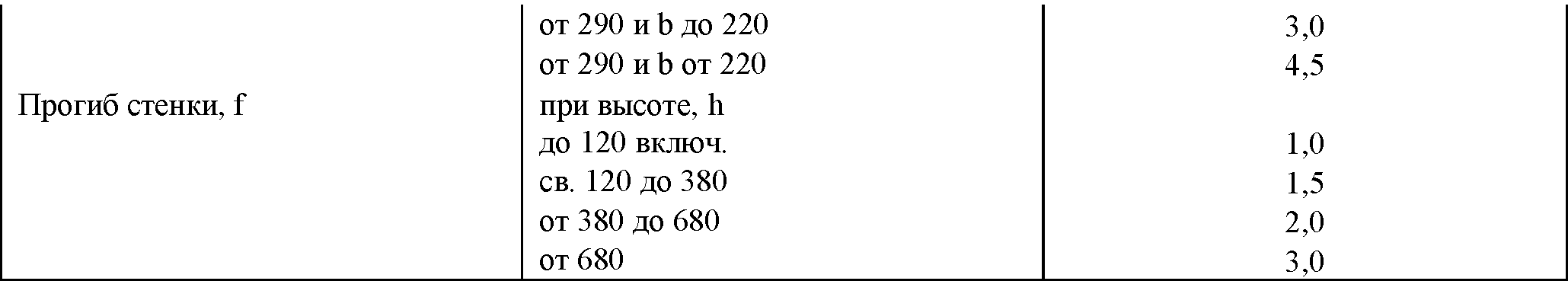

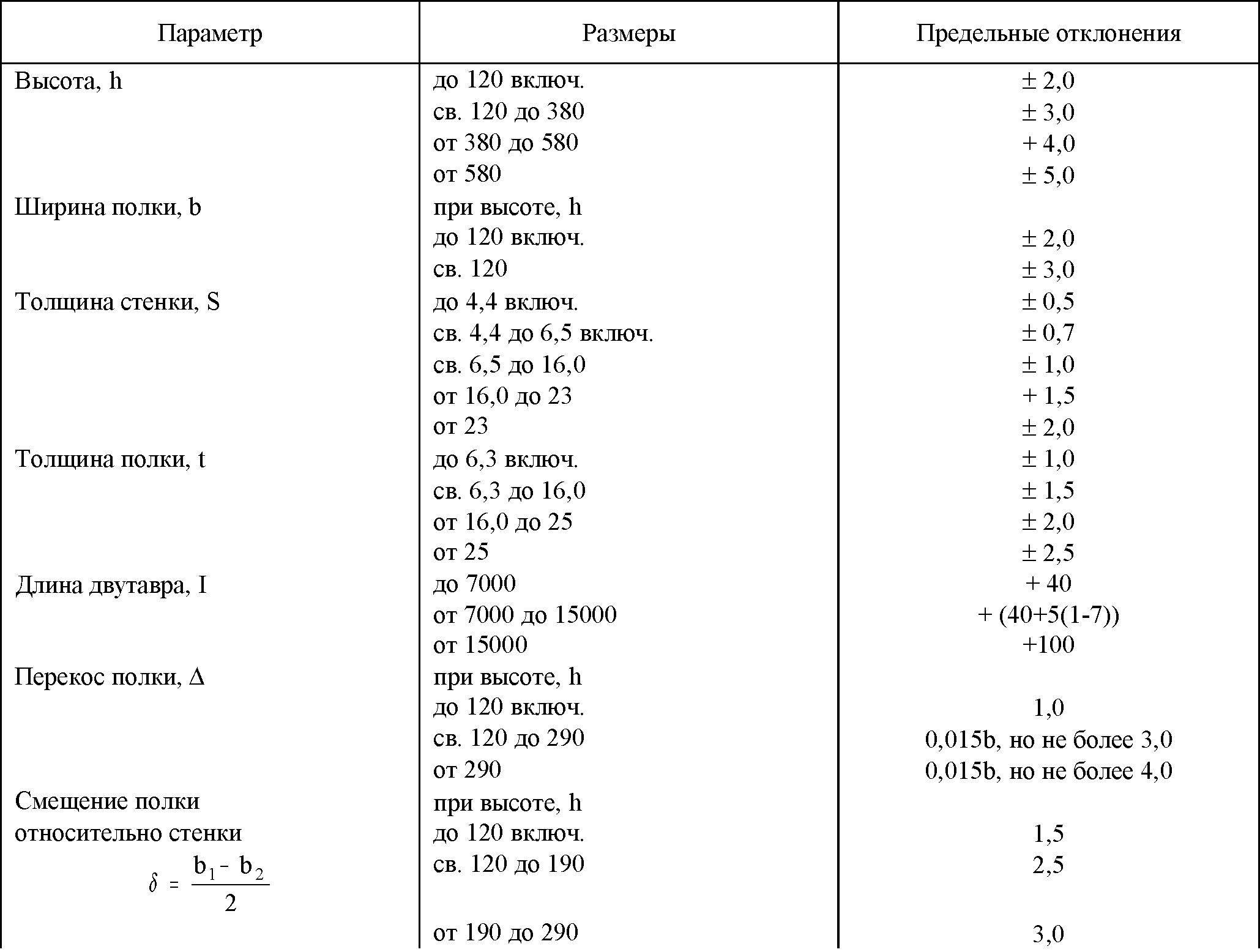

Таблица 2

Предельные отклонения по размерам и форме поперечного сечения

3.5 Двутавры изготовляют длиной:

• мерной;
• мерной с немерной;
• немерной;
• ограниченной в пределах немерной.

3.6 Двутавры мерной длины изготовляют следующие длины, м: 9, 10, 12, 15, 18, 24.

По согласованию потребителя с изготовителем допускается изготовление двутавров иной мерной длины в пределах 8-24 и с интервалом промежуточных размеров 0,1 м.

3.7 При изготовлении двутавров мерной длины с немерной объем двутавров немернойдлины не должен превышать:

• 5% от массы партии - при массе 1 м длины двутавра до 20 кг;
• 8% от массы партии - при массе 1 м длины двутавра от 20 до 50 кг;
• 12% от массы партии - при массе 1 м длины двутавра от 50 до 110 кг включ;
• 20 от массы партии - при массе 1 м длины двутавра св. 110 кг.

3.8 Двутавры немерной длины и длины, ограниченной в пределах немерной,изготавливают от 4 до 24 м.

3.9 Кривизна двутавра не должна превышать 0,2% длины двутавра.

По требованию потребителя двутавры высотой свыше 300 мм изготавливают с кривизной не более 0,1% длины двутавра.

3.10 Косина реза не должна выводить длину двутавра за предельные отклонения по длине.

Длиной двутавра является длина условно вырезанного двутавра с торцами,

перпендикулярными продольной оси.

3.11 По требованию потребителя двутавры изготавливают с регламентированной массой 1м длины с отклонениями ±4%.

Примеры условных обозначений:

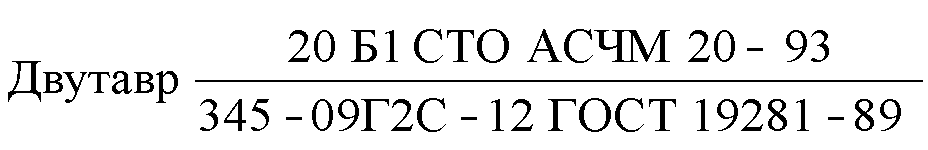

Двутавр нормальный, профиль 20 Б1, класса прочности 345, из стали марки 09Г2С, категории 12 по ГОСТ 19281-89:

Двутавр широкополочный, профиль 30 Ш2, из стали марки Ст3сп категории 5 по ГОСТ 535-88:

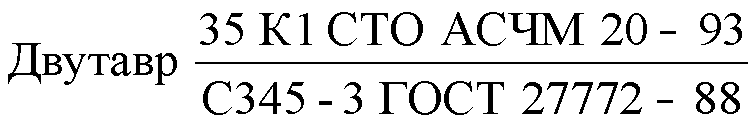

Двутавр колонный, профиль 35 К1, из стали С345, категории 3 по ГОСТ 27772-88

4 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

4.1 Технические требования к двутаврам должны соответствовать стандарту, указанному взаказе: ГОСТ 535, ГОСТ 19281 и ГОСТ 27772.

4.2 Состояние поверхности

4.2.1 Двутавры не должны иметь дефектов поверхности, мешающих дальнейшемуприменению. На поверхности не допускаются рванины, плены площадью более 1,5 см²,раскатанные загрязнения, трещины, закаты глубиной более 1 мм при толщине элементапрофиля до 10 мм и глубиной более 2 мм - при толщине элемента профиля св. 10 мм.

4.2.2 Качество поверхности двутавров может быть улучшено путем удаления дефектовзачисткой или вырубкой с обеспечением плавных переходов (без резких изменений контура).Глубина зачистки (вырубки) не должна превышать:

• 1 мм - для элемента профиля толщиной до 10 мм;
• 2 мм - для элемента профиля толщиной св. 10 мм;

4.2.3 На торцах двутавров допускаются забоины в пределах 1/2 фактического отклоненияпо длине и заусенцы.

По требованию потребителя заусенцы должны быть удалены.

4.2.4 Расслоения на торцах двутавров не допускается.

4.3 Упаковка и маркировка двутавров по ГОСТ 7566 со следующими дополнениями:

4.3.1 По требованию потребителя маркировку двутавров выполняют несмываемой краскойцветами, приведенными в приложении.

5 ПРАВИЛА ПРИЕМКИ, МЕТОДЫ ИСПЫТАНИЙ, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1 Правила приемки и методы испытаний должны соответствовать стандарту, указанномув заказе: ГОСТ 535, ГОСТ 19281 и ГОСТ 27772.

5.2 Проверку размеров двутавров проводят на расстоянии не менее 500 мм от торцапрофиля.

5.3 Высоту профиля измеряют по оси Y-Y.

5.4 Толщину стенки измеряют у торца профиля.

5.5 Для контроля механических свойств и испытания на изгиб в холодном состояниимогут быть использованы статистические и неразрушающие методы по методикам,согласованным в установленном порядке

Приложение

Обязательное

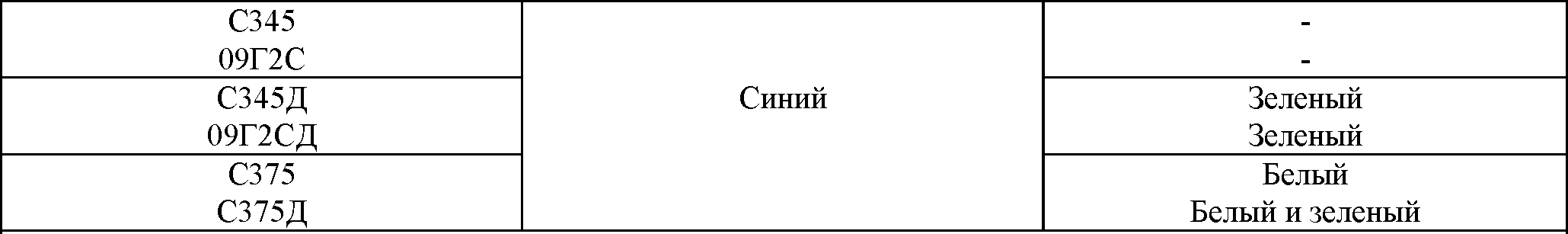

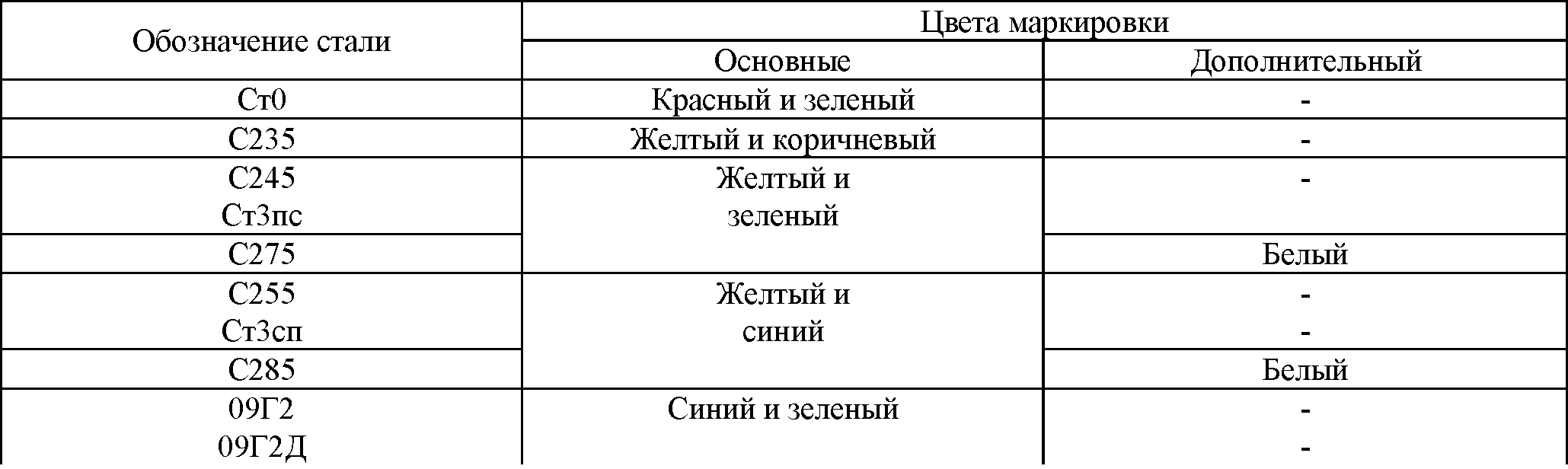

Примечание - Маркировку основными цветами наносят на торцевую поверхность одной из полок двутавра, маркировку дополнительным цветом - на среднюю часть стенки.
