МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТАЛЬ КАЛИБРОВАННАЯ КРУГЛАЯ

Сортамент

Calibrated round steel. Dimensions

ГОСТ 7417-75

ОКП 11 4000

Дата введения 01.01.76

1. Настоящий стандарт распространяется на калиброванную холоднотянутую или холоднокатаную сталь круглого сечения диаметром от Здо 100 мм.

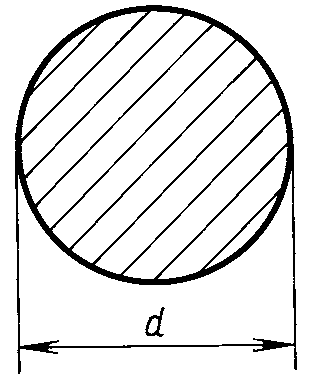

2. Диаметры стали и предельные отклонения по ним должны соответствовать указанным начертеже и в табл. 1.

Таблица 1

Продолжение табл. 1

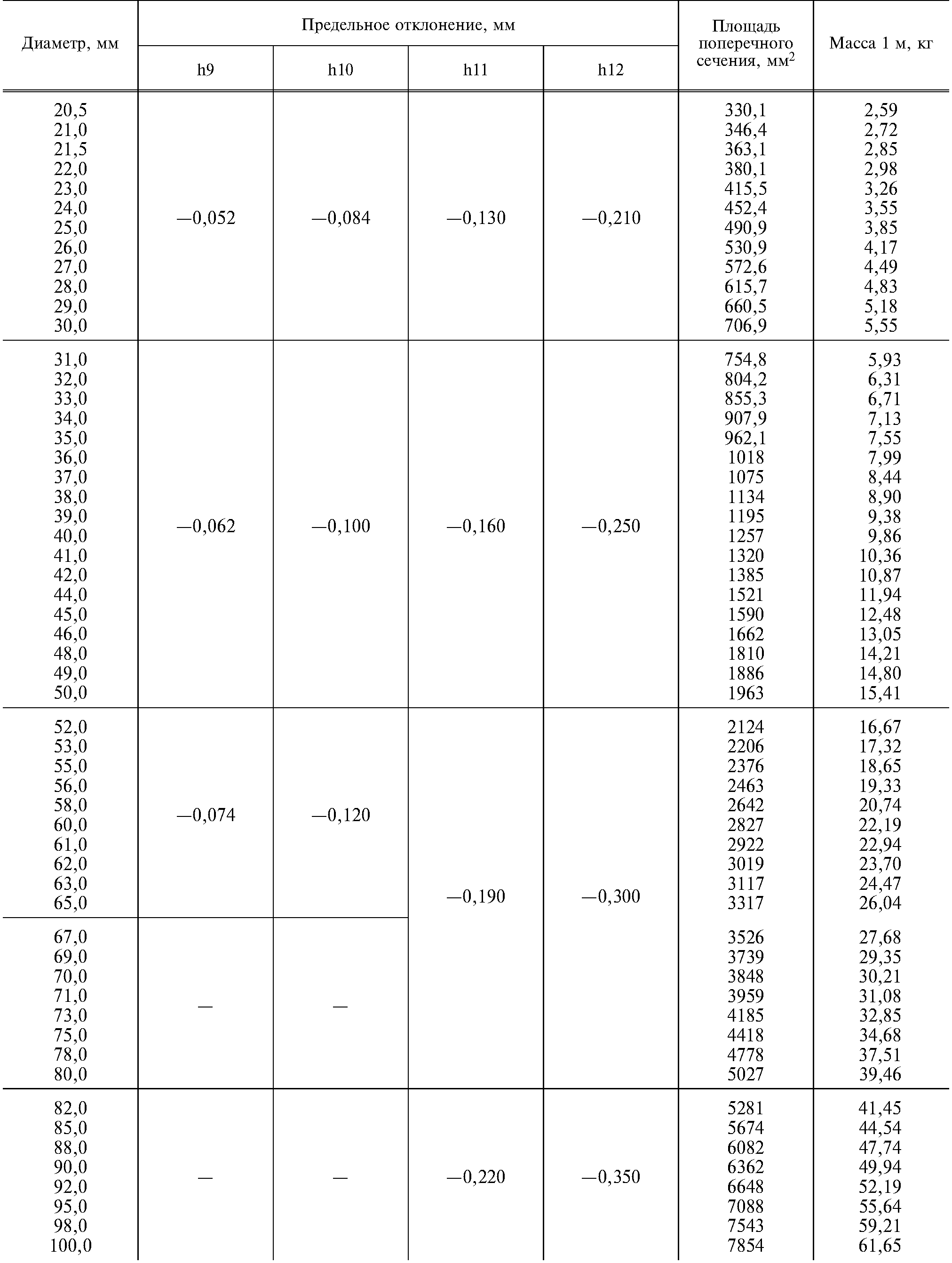

Продолжение табл. 1

Примечания:

1. Калиброванная сталь, предназначенная для холодной высадки, с техническими требованиями поГОСТ 10702—78, кроме размеров, предусмотренных табл. 1, должна поставляться следующих размеров (диаметров) в миллиметрах: 4,35; 4,42; 4,70; 5,27; 5,70; 7,27; 7,4; 8,94; 9,10; 9,65; 10,65; 10,72; 11,10; 11,60; 12,56;12,90; 13,60; 14,56; 14,90; 15,60; 16,24; 16,90; 18,24; 18,90; 19,55; 20,24; 21,55; 21,90; 22,55; 22,80; 23,55; 24,90;25,20; 25,55; 26,55; 27,40; 27,58; 28,55; 29,55; 33,25; 33,90; 34,60; 35,55; 38,93; 39,90; 44,60; 45,89.
2. Площадь поперечного сечения и масса 1 м прутка вычислены по номинальному размеру; при этомплотность стали принята равной 7,85 г/см³.
3. По требованию потребителей калиброванную сталь изготовляют диаметров, не указанных в табл. 1.Предельные отклонения в этом случае должны соответствовать нормам, установленным для ближайшегобольшего диаметра.
4. По требованию потребителей прутки диаметром 7,5 мм изготовляют с предельными отклонениями —0,015 мм.

3. Овальность сечения (разность между наибольшим и наименьшим диаметром одного сечения) не должна превышать предельных отклонений по диаметру, указанных в табл. 1. По требованиюпотребителя овальность сечения не должна превышать половины предельного отклонения по диаметру.

1—3. (Измененная редакция, Изм. № 1, 2).

4. Сталь диаметром 5 мм и выше изготовляется в прутках, диаметром менее 5 мм изготовляетсяв прутках по согласованию изготовителя с потребителем.

По требованию потребителя сталь диаметром по 25 мм включительно должна изготовляться в мотках. По согласованию потребителя с изготовителем в мотках может изготовляться сталь диаметром свыше 25 мм.

5. В зависимости от назначения прутки изготовляются:

• мерной длины;
• кратной мерной длины;
• немерной длины.

6. Прутки изготовляются длиной:

• от 2 до 6,5 м из качественной углеродистой, автоматной, низколегированной и легированнойстали;
• от 1,5до6,5м — из высоколегированной стали.

По согласованию изготовителя с потребителем допускается изготовлять прутки больших длин.

7. При изготовлении прутков немерной дины допускается наличие прутков длиной не менее1,5 м из качественной углеродистой, автоматной, низколегированной и легированной стали и неменее 1м из высоколегированной стали в количестве не более 10% массы партии.

5—7. (Измененная редакция, Изм. № 1).

8. (Исключен, Изм. № 1).

9. Предельные отклонения по длине прутков мерной или кратной мерной длины не должныбыть более:

• + 30 мм — при длине прутков до 4 м;
• + 50 мм — при длине прутков свыше 4 м.

По требованию потребителей предельные отклонения по длине прутков мерной или кратной мерной длины не должны превышать +10 мм.

(Измененная редакция, Изм. № 1).

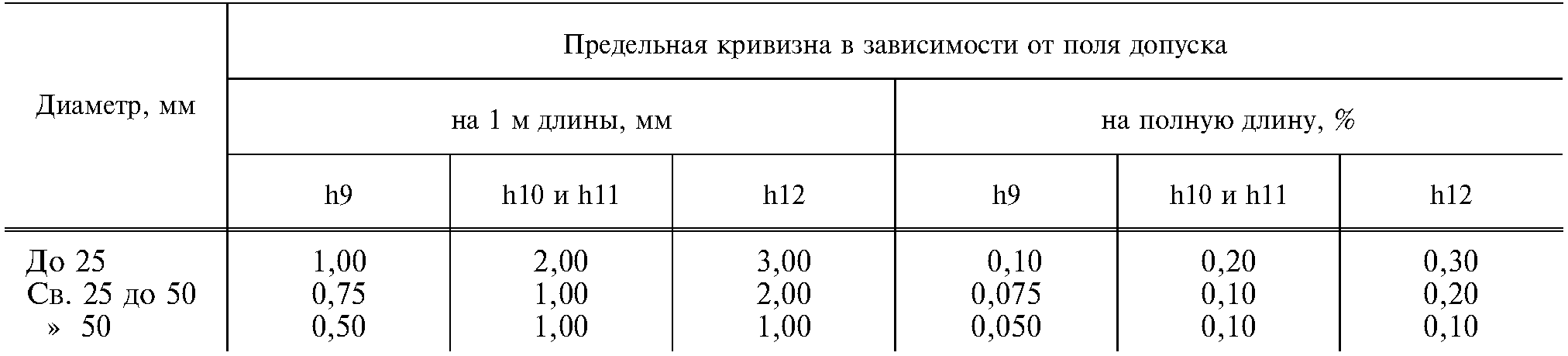

10. Кривизна прутков не должна превышать значений, указанных в табл. 2.

Таблица 2

Для прутков диаметром до 25 мм с полем допуска h10 и h11 по требованию потребителя кривизна на l м длины не должна превышать l мм.

(Измененная редакция, Изм. № 1, 2).

11. Рез прутка должен быть под прямым углом к его продольной оси.

Допустимая косина реза не должна превышать:

• 0,2d— для прутков диаметром до 25 мм;
• 3 мм — для прутков диаметром свыше 15 до30 мм;
• 5 мм — для прутков диаметром свыше 30 мм.

12. Марки стали и технические требования устанавливаются соответствующими стандартами.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартовСовета Министров сССр от 04.04.75 № 865

3. ВЗАМЕН ГОСТ 7417-57

4. Ограничение срока действия снято по протоколу № 7—95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11—95)

5. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в декабре 1986 г., марте 1989 г. (ИУС 4—87,5—89)
